ライトカップリング E3・E7シリーズプラグ ワンタッチ継手付エルボ
- 通常単価(税別)
- 378円～407円
- 税込単価
- 416円～448円
コンパクト設計のライトカップリング E3、E7シリーズプラグ ワンタッチ継手付エルボ。【特長】・小型、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
製品仕様
製品仕様
| シリーズ | E3, E7 | 15, 20 |
|---|---|---|
| 使用流体 | 空気、水（条件有※1） | 空気 |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa（※2） | |
| 使用温度範囲 | 0～+60℃（凍結なきこと） | |
- ※1. 使用流体が水の時は、下記の条件を必ず守ってください。
1. 水仕様の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2. 一般水道水は使用可能です。
3. 水使用の際は、インサートリングを必ず使用してください。
- ※2. 15シリーズソケット単体は、真空保持を目的とした使用ができません。
型番表示例
構造図（15シリーズストレートネジタイプソケットとワンタッチ継手付プラグの場合）
- ※ 上図は、ライトカップリング15シリーズの構造図です。E3・E7シリーズの構造、材質は異なります。

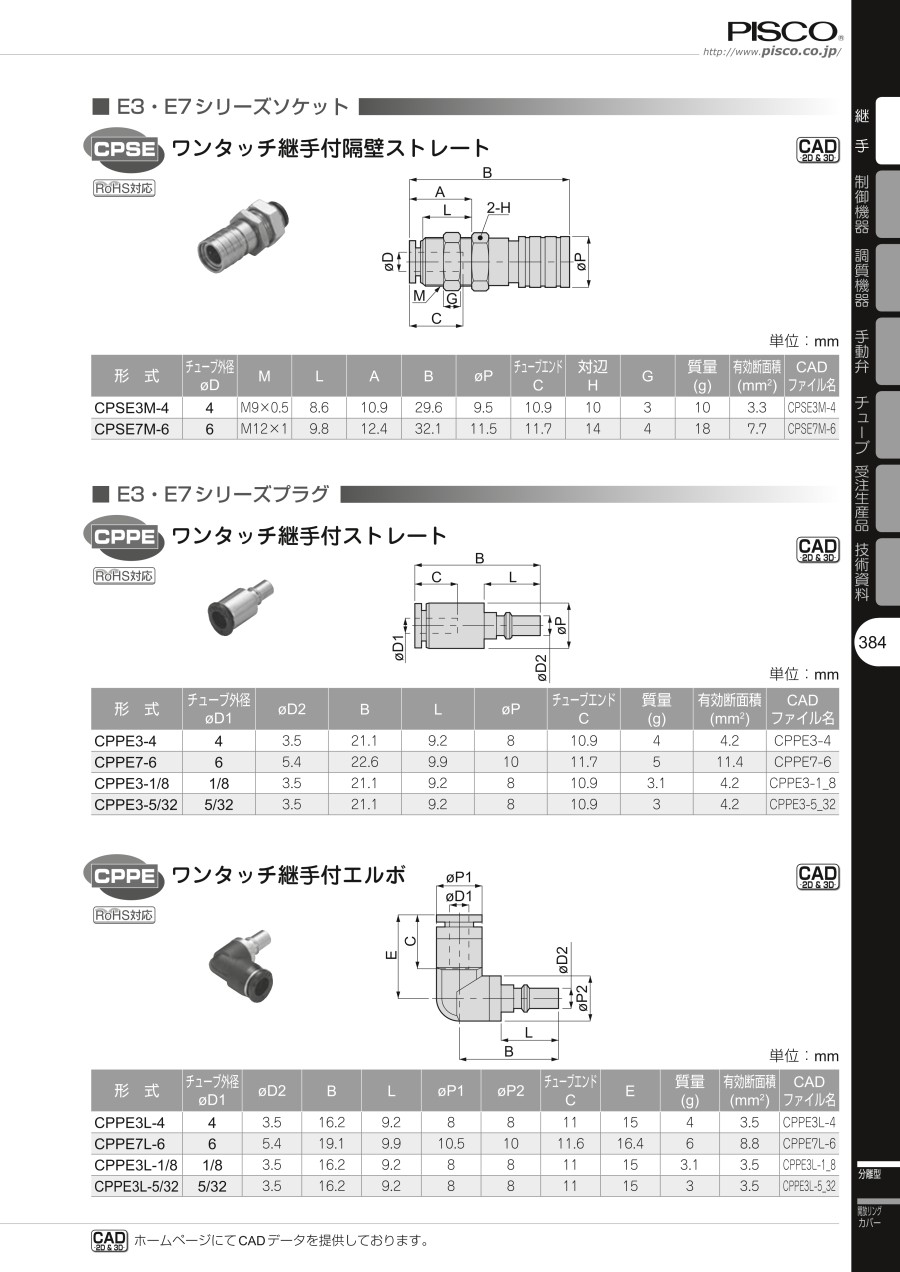

規格表
単位：mm
| 型番 | チューブ外径φD1 | φD2 | B | L | φP1 | φP2 | チューブエンドC | E | 質量（g） | 有効断面積（mm2） |
|---|---|---|---|---|---|---|---|---|---|---|
| CPPE3L-4 | 4 | 3.5 | 16.2 | 9.2 | 8 | 8 | 11 | 15 | 4 | 3.5 |
| CPPE7L-6 | 6 | 5.4 | 19.1 | 9.9 | 10.5 | 10 | 11.6 | 16.4 | 6 | 8.8 |
詳細情報
基本情報
コンパクト設計のライトカップリング E3、E7シリーズプラグ ワンタッチ継手付エルボ。
【特長】
・小型、軽量で片手操作可能なカップリング。
・他社のカップリングとも互換性がある製品。
・省スペースの配管が可能なE3、E7シリーズ。
【用途】
・エア配管の着脱を頻繁に行う部位に最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
カタログ
商品担当おすすめ
日本ピスコ
ライトカップリング E3・E7シリーズソケット ワンタッチ継手付ストレート
本製品に適合するソケットです。ストップ機構を内蔵しプラグを抜くとエアが止まります。充填機のように配管の脱着を頻繁に行う箇所に最適です。
日本ピスコ
ライトカップリング E3・E7シリーズソケット 隔壁ストレート
本製品に適合するソケットです。ストップ機構を内蔵しプラグを抜くとエアが止まります。充填機のように配管の脱着を頻繁に行う箇所に最適です。
