ライトカップリング E3・E7シリーズソケット ストレートネジタイプ
- 通常単価(税別)
- 782円～882円
- 税込単価
- 860円～970円
コンパクト設計のライトカップリング E3、E7シリーズソケット ストレートネジタイプ。【特長】・小型、...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
製品仕様
| シリーズ | E3, E7 | 15, 20 |
|---|---|---|
| 使用流体 | 空気、水（条件有※1） | 空気 |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa（※2） | |
| 使用温度範囲 | 0～60℃（凍結なきこと） | |
- ※1. 使用流体が水の時は、下記の条件を必ず守ってください。
1.水仕様の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
3.水使用の際は、インサートリングを必ず使用してください。
- ※2. 15シリーズソケット単体は、真空保持を目的とした使用ができません。
構造図（15シリーズストレートネジタイプソケットとワンタッチ継手付プラグの場合）
- ※ 上図は、ライトカップリング15シリーズの構造図です。E3・E7シリーズの構造、材質は異なります。

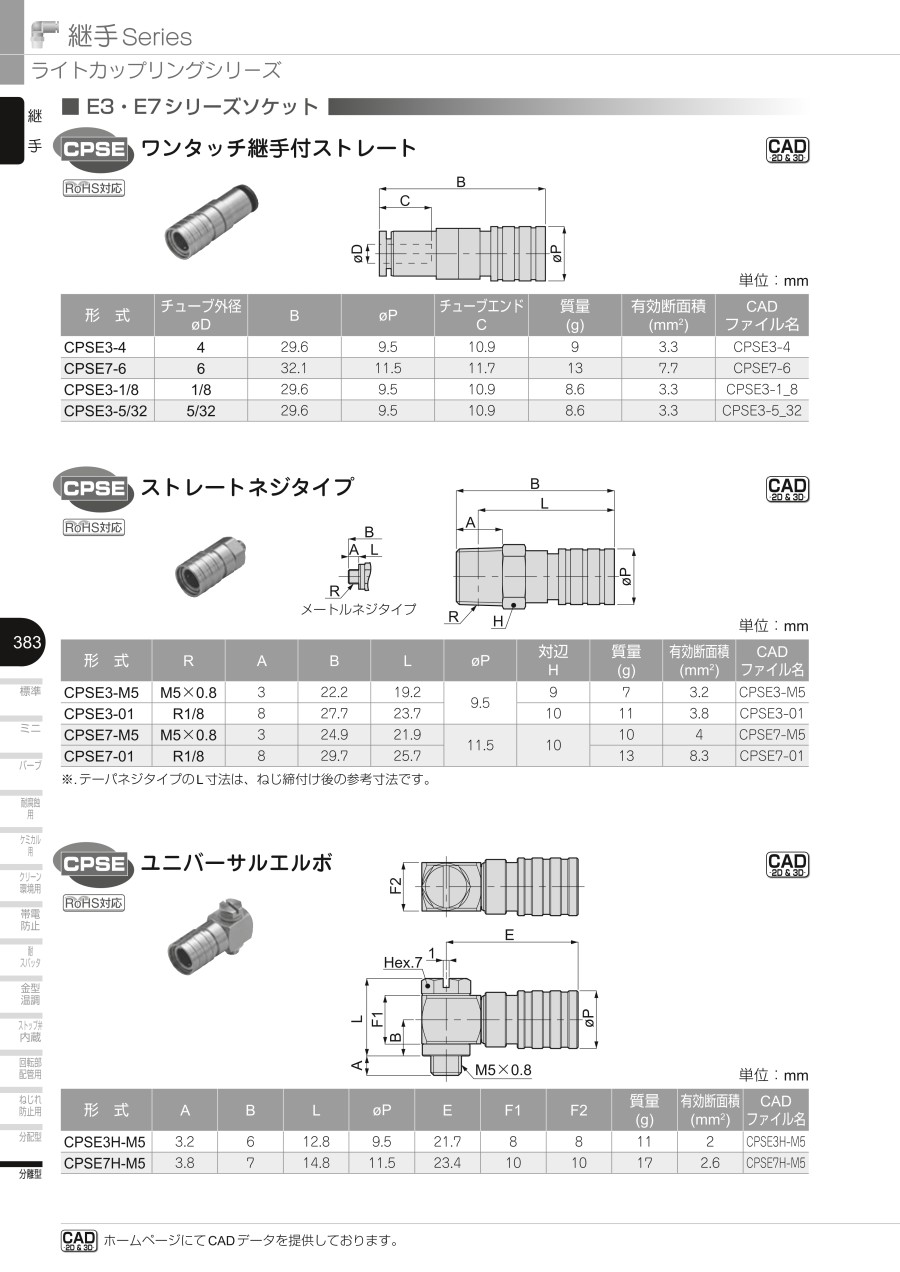

規格表
| 形式 | R | A | B | L | φP | 対辺 H | 質量（g） | 有効断面積（mm2） |
|---|---|---|---|---|---|---|---|---|
| CPSE3-M5 | M5×0.8 | 2.9 | 22.3 | 19.4 | 9.5 | 9 | 7 | 3.2 |
| CPSE3-01 | R1/8 | 8 | 27.8 | 23.8 | 10 | 11 | 3.8 | |
| CPSE7-M5 | M5×0.8 | 2.9 | 25 | 22.1 | 11.5 | 10 | 10 | 4 |
| CPSE7-01 | R1/8 | 8 | 29.8 | 25.8 | 13 | 8.3 |
※.テーパネジタイプのL寸法は、ねじ締付け後の参考寸法です。
使用例
接続部着脱方法
1. チューブの着脱方法
ライトカップリング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。
2. ネジの締付方法
ネジの締付けは、外径六角部をスパナで締めるます。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。
3. プラグ・ソケットの着脱方法
ライトカップリングは、プラグをソケットに差し込むだけで、開放スリーブを押さずに装着できます。
装着の際は個別注意事項を参考に装着してください。
取外しは、ソケットの開放スリーブを押すことによりロックボールが開きプラグを抜くことができます。
取外しの際は個別注意事項を参考に装着してください。
選定サポート情報
型式表示例
詳細情報
基本情報
コンパクト設計のライトカップリング E3、E7シリーズソケット ストレートネジタイプ。
【特長】
・小型、軽量で片手操作可能なカップリング。
・他社のカップリングとも互換性がある製品。
・省スペースの配管が可能なE3、E7シリーズ。
【用途】
・エア配管の着脱を頻繁に行う部位に最適。
カタログ
商品担当おすすめ
日本ピスコ
ライトカップリング E3・E7シリーズプラグ ワンタッチ継手付ストレート
本製品に適合するプラグです。ストップ機構を内蔵し、ソケットはプラグを抜くとエアが止まります。充填機のように配管の脱着を頻繁に行う箇所に最適です。
日本ピスコ
ライトカップリング E3・E7シリーズプラグ ストレートネジタイプ
本製品に適合するプラグです。ストップ機構を内蔵し、ソケットはプラグを抜くとエアが止まります。充填機のように配管の脱着を頻繁に行う箇所に最適です。
