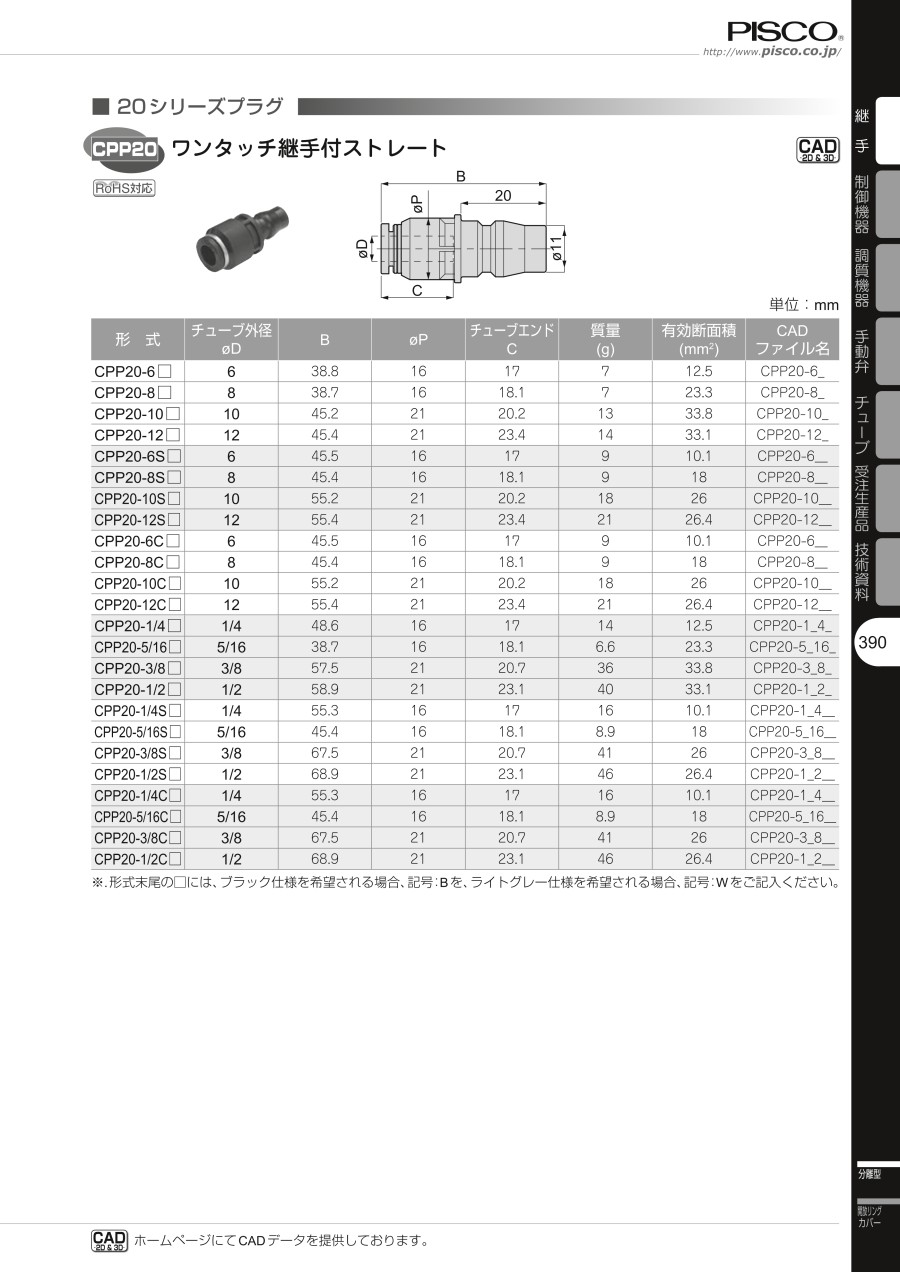

形式	チューブ外径 φD	B	φP	チューブエンド C	質量（g）	有効断面積（mm²）
CPP20-6 □	6	38.8	16	17	7	12.5
CPP20-8 □	8	38.7	16	18.1	7	23.3
CPP20-10 □	10	45.2	20	20.2	13	33.8
CPP20-12 □	12	45.4	20	23.4	14	33.1
CPP20-6S □	6	45.5	16	17.6	9	10.1
CPP20-8S □	8	45.4	16	18.7	9	18
CPP20-10S □	10	55.2	21	20.8	18	26
CPP20-12S □	12	55.4	21	24	21	26.4
CPP20-6C □	6	45.5	16	17.6	9	10.1
CPP20-8C □	8	45.4	16	18.7	9	18
CPP20-10C □	10	55.2	21	20.8	18	26
CPP20-12C □	12	55.4	21	24	21	26.4

※.形式末尾の□には、ブラック仕様を希望される場合、記号：Bを、ライトグレー仕様を希望される場合、記号：Wをご記入ください。

使用例

接続部着脱方法

1. チューブの着脱方法

（1） .チューブの装着
ライトカップリング（ワンタッチ継手）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。装着の際は、デジタルカタログ内の掲載商品の注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2） .チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。

ライトカップリング 20シリーズプラグワンタッチ継手付ストレートチューブの取外し

2. ネジの締付方法

（1） . ネジの締付け
ネジの締付けは、外径六角部をスパナで締めるます。締付ける際は、デジタルカタログ内の掲載商品の注意事項「8. 本体取付上の注意」の表2. 締付けトルク及びシーロック色、ガスケット材質を参考に締付けてください。

3. プラグ・ソケットの着脱方法

（1） .プラグの装着
ライトカップリングは、プラグをソケットに差し込むだけで、開放スリーブを押さずに装着できます。

（2） .プラグの取外し
取外しは、ソケットの開放スリーブを押すことによりロックボールが開きプラグを抜くことができます。

型番リスト

表示件数

型番

ﾁｭｰﾌﾞ外径

(mm)

外観色

機能

接続サイズ（有効断面積）

(㎟)

トラスココード

RoHS?

最小発注数量

6	ブラック	標準仕様	12.5	310-0405	-	6個
6	ブラック	チェック弁付	10.1	-	10	4個
6	ライトグレー	チェック弁付	10.1	-	-	4個
6	ブラック	消音器付	10.1	-	-	4個
6	ライトグレー	消音器付	10.1	-	-	4個
6	ライトグレー	標準仕様	12.5	-	-	6個
8	ブラック	標準仕様	23.3	310-0413	-	6個
8	ブラック	チェック弁付	18	-	10	4個
8	ライトグレー	チェック弁付	18	-	-	4個
8	ブラック	消音器付	18	-	-	4個
8	ライトグレー	消音器付	18	-	-	4個
8	ライトグレー	標準仕様	23.3	-	-	6個
10	ブラック	標準仕様	33.8	310-0383	-	4個
10	ブラック	チェック弁付	26	-	10	2個
10	ライトグレー	チェック弁付	26	-	-	4個
10	ブラック	消音器付	26	-	-	2個
10	ライトグレー	消音器付	26	-	-	2個
10	ライトグレー	標準仕様	33.8	-	-	4個
12	ブラック	標準仕様	33.1	310-0391	-	4個
12	ブラック	チェック弁付	26.4	-	-	2個
12	ライトグレー	チェック弁付	26.4	-	-	2個
12	ブラック	消音器付	26.4	-	-	2個
12	ライトグレー	消音器付	26.4	-	-	2個
12	ライトグレー	標準仕様	33.1	-	-	4個

通常単価(税別) (税込単価)	通常出荷日

263円 ( 289円 )	在庫品1日目当日出荷可能
455円 ( 501円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	6日目
456円 ( 502円 )	在庫品1日目当日出荷可能
392円 ( 431円 )	6日目
245円 ( 270円 )	在庫品1日目当日出荷可能
293円 ( 322円 )	在庫品1日目当日出荷可能
455円 ( 501円 )	在庫品1日目当日出荷可能
393円 ( 432円 )	10日目
455円 ( 501円 )	8日目
468円 ( 515円 )	9日目
297円 ( 327円 )	8日目
350円 ( 385円 )	在庫品1日目当日出荷可能
596円 ( 656円 )	在庫品1日目当日出荷可能
473円 ( 520円 )	6日目
540円 ( 594円 )	8日目
540円 ( 594円 )	6日目
350円 ( 385円 )	在庫品1日目当日出荷可能
459円 ( 505円 )	在庫品1日目当日出荷可能
666円 ( 733円 )	8日目
595円 ( 655円 )	6日目
611円 ( 672円 )	6日目
611円 ( 672円 )	6日目
421円 ( 463円 )	8日目

詳細情報

基本情報

基本情報

片手操作で簡単着脱が可能なワンタッチ継手付ストレート。
【特長】
・小型・軽量で片手操作可能なカップリング。
・他社のカップリングとも互換性あり。
【用途】
・高速ピッキングロボット向け機器、充填機関連。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
一般配管ストレートポリウレタンチューブ
柔軟性に優れたウレタンチューブです。小さな曲げ半径を必要とする一般空気圧配管に最適です。
日本ピスコ
一般配管用チューブフィッティングストレート
一般配管用ワンタッチ継手ストレートタイプです。豊富なラインナップを揃えております
日本ピスコ
一般配管用チューブフィッティングミニタイプエルボ
一般配管用チューブフィッティングミニタイプです。スタンダードタイプに比べ、容積比40%の小型化に成功しました｡

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ライトカップリング 20シリーズプラグワンタッチ継手付ストレートのレビュー

4.2平均満足度：4.223件のレビュー

星5
52%
星4
30%
星3
13%
星2
0%
星1
4%

計装エアーの取り出しに使用

満足度：5.02023/04/27

工場内の計装エアーの取り出しに使用しています。プラスチック製でカプラとワンタッチ継手が一体になっているため、非常に軽く扱...もっと読む

0人が参考にしています。

自主保全部品交換

満足度：4.02023/02/28

消耗部品の交換用に購入。型番の選定もわかりやすく簡単に選べ、短納期で届き助かりました。

0人が参考にしています。

機械部品用

満足度：5.02022/08/31

機械部品で使用納期、在庫がすぐわかるので注文しやすく助かります。

0人が参考にしています。

エアーホースを変換

満足度：5.02022/03/22

いわゆる「エアーチューブ」をダイレクトにカプラー接続しました樹脂製なのがいいです圧倒的に価格が良いです嵌合・漏れも...もっと読む

0人が参考にしています。

エア接続

満足度：4.02021/08/17

ホースを差し込むだけで簡単に使用できる為、重宝しております。

0人が参考にしています。

23件全て見る

よくあるご質問（FAQ）

Qカプラーはありますか？

ライトカップリングシリーズがあります。
他社互換については、技術サポート窓口へお問い合わせください。
