ライトカップリング 20シリーズプラグ ワンタッチ継手付エルボ
- 通常単価(税別)
- 169円～293円
- 税込単価
- 186円～322円
ワンタッチ継手付エルボタイプのライトカップリング 。【特長】・小型、軽量で片手...
詳細情報を確認する
商品情報
外形図
単位：mm
製品仕様
製品仕様
| シリーズ | E3, E7 | 15, 20 |
|---|---|---|
| 使用流体 | 空気、水（条件有※） | 空気 |
| 最高使用圧力 | 0.9MPa | |
| 使用真空圧力 | -100kPa（※） | |
| 使用温度範囲 | 0～+60℃（凍結なきこと） | |
- ※ 使用流体が水の時は、下記の条件を必ず守ってください。
- 1.水使用の際は、サージの圧力を最高使用圧力以下に抑えて使用する。
- 2.一般水道水は使用可能。
- 3.水使用の際は、インサートリングを必ず使用する。
- ※ 使用真空圧力について：シリーズソケット単体は、真空保持を目的とした使用ができません。
型番表示例
構造
規格表
| 型番 | チューブ外径 φD | B | φP1 | φP2 | チューブエンド C | E | 質量 （g） | 有效断面積 （mm2） |
|---|---|---|---|---|---|---|---|---|
| CPP20L-6□ | 6 | 28 | 14.5 | 16 | 17 | 23.8 | 8 | 10.7 |
| CPP20L-8□ | 8 | 28 | 14.5 | 16 | 18.1 | 23.7 | 8 | 17.5 |
| CPP20L-10□ | 10 | 31 | 21 | 18 | 20.2 | 29.7 | 15 | 26.3 |
| CPP20L-12□ | 12 | 31 | 21 | 18 | 23.4 | 29.9 | 16 | 29 |
| CPP20L-1/4□ | 1/4 | 28 | 14.5 | 16 | 17 | 33.6 | 15 | 10.7 |
| CPP20L-5/16□ | 5/16 | 28 | 14.5 | 16 | 18.1 | 23.7 | 7.6 | 17.5 |
| CPP20L-3/8□ | 3/8 | 31 | 21 | 18 | 20.7 | 42 | 38 | 26.3 |
| CPP20L-1/2□ | 1/2 | 31 | 21 | 18 | 23.1 | 43.4 | 42 | 29 |
- ※ 型番末尾の□には、ブラック仕様の場合は、記号：Bを、ライトグレーの場合は記号：Wとなります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
169円 ( 186円 ) | 在庫品1日目当日出荷可能 |
171円 ( 188円 ) | 6日目 |
198円 ( 218円 ) | 在庫品1日目当日出荷可能 |
198円 ( 218円 ) | 6日目 |
236円 ( 260円 ) | 8日目 |
236円 ( 260円 ) | 6日目 |
293円 ( 322円 ) | 在庫品1日目当日出荷可能 |
293円 ( 322円 ) | 6日目 |
詳細情報
基本情報
ワンタッチ継手付エルボタイプのライトカップリング 。
【特長】
・小型、軽量で片手操作可能なカップリング。
・他社のカップリングとも互換性あり。
・ストップ機構を内蔵。
・ソケットは、プラグを抜くとエアが止まる。
・プラグは、サイレンサ内蔵タイプとチェック弁内蔵タイプを用意。
・エア配管の着脱を頻繁に行う部位に最適。

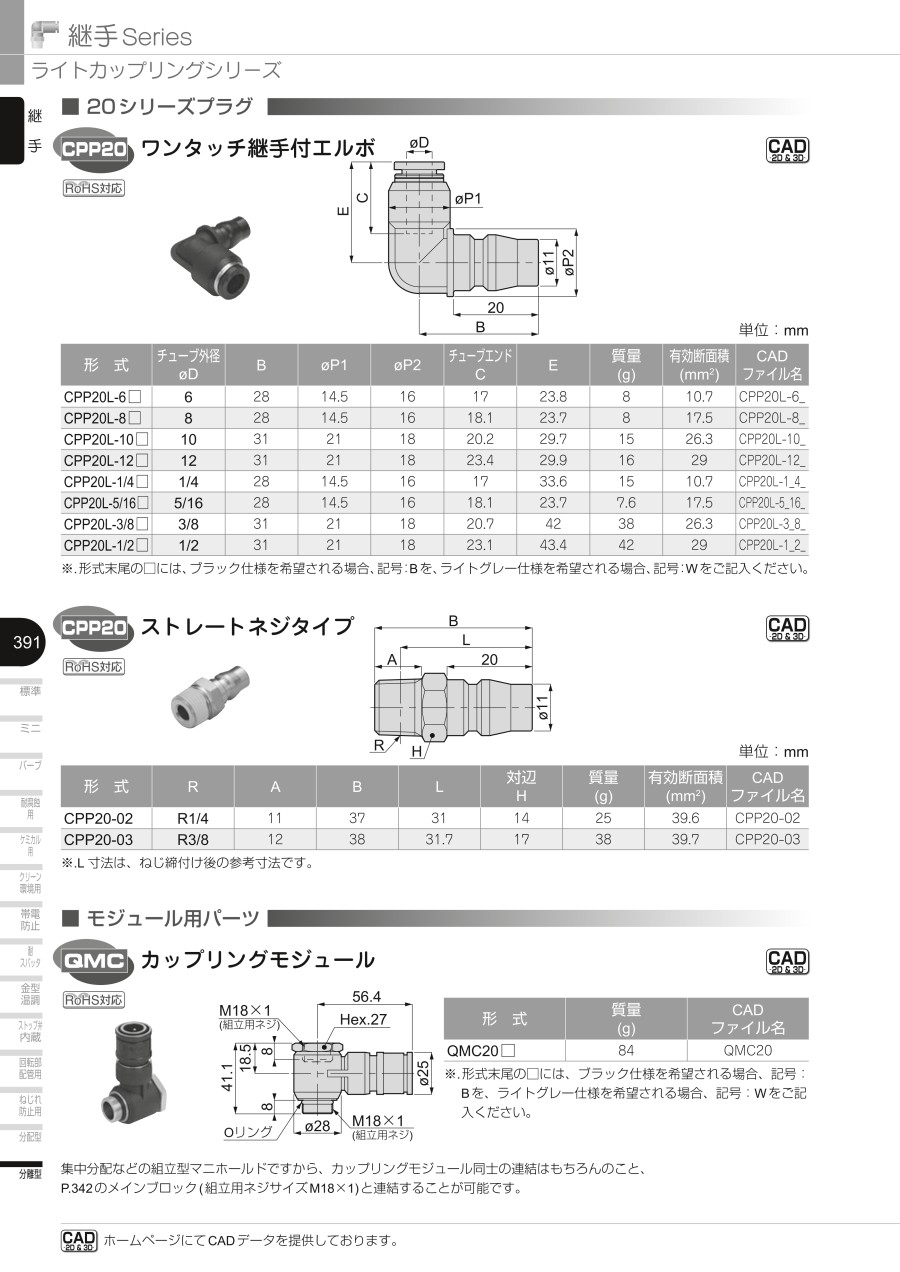

●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
日本ピスコ
ライトカップリング 20シリーズソケット ワンタッチ継手付ストレート
本製品に適合するソケットです。ストップ機構を内蔵しプラグを抜くとエアが止まります。オール樹脂製で軽量、コンパクト設計です。
