日東工器

ロータリー式フルブローラインカプラ亜鉛合金ソケット FBH-RT型 2分岐配管用

カタログ |

通常単価(税別): 10,660円

税込単価: 11,726円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

複数の空気取り出し方向が360゜自由自在。低圧損・大流量のフルブローカプラの集...

種類
分岐
プラグ（おす）/ソケット（めす）
オス・メス分岐
使用流体
空気
本体材質
亜鉛合金
バルブ構造
片路開閉型
シール材質
ニトリルゴム(NBR)
使用温度範囲 (℃)
-20::60
使用圧力範囲 (MPa)
0::1.5

FBH-RT-ALM-NBR

FBH-RT-ALM-NBRの仕様・寸法情報

種類

分岐

プラグ（おす）/ソケット（めす）

オス・メス分岐

使用流体

空気

本体材質

[亜鉛合金] 亜鉛合金

バルブ構造

片路開閉型

シール材質

ニトリルゴム(NBR)

使用温度範囲(℃)

-20～60

使用圧力範囲(MPa)

0～1.5

商品情報
型番リスト
詳細情報
カタログ

商品情報

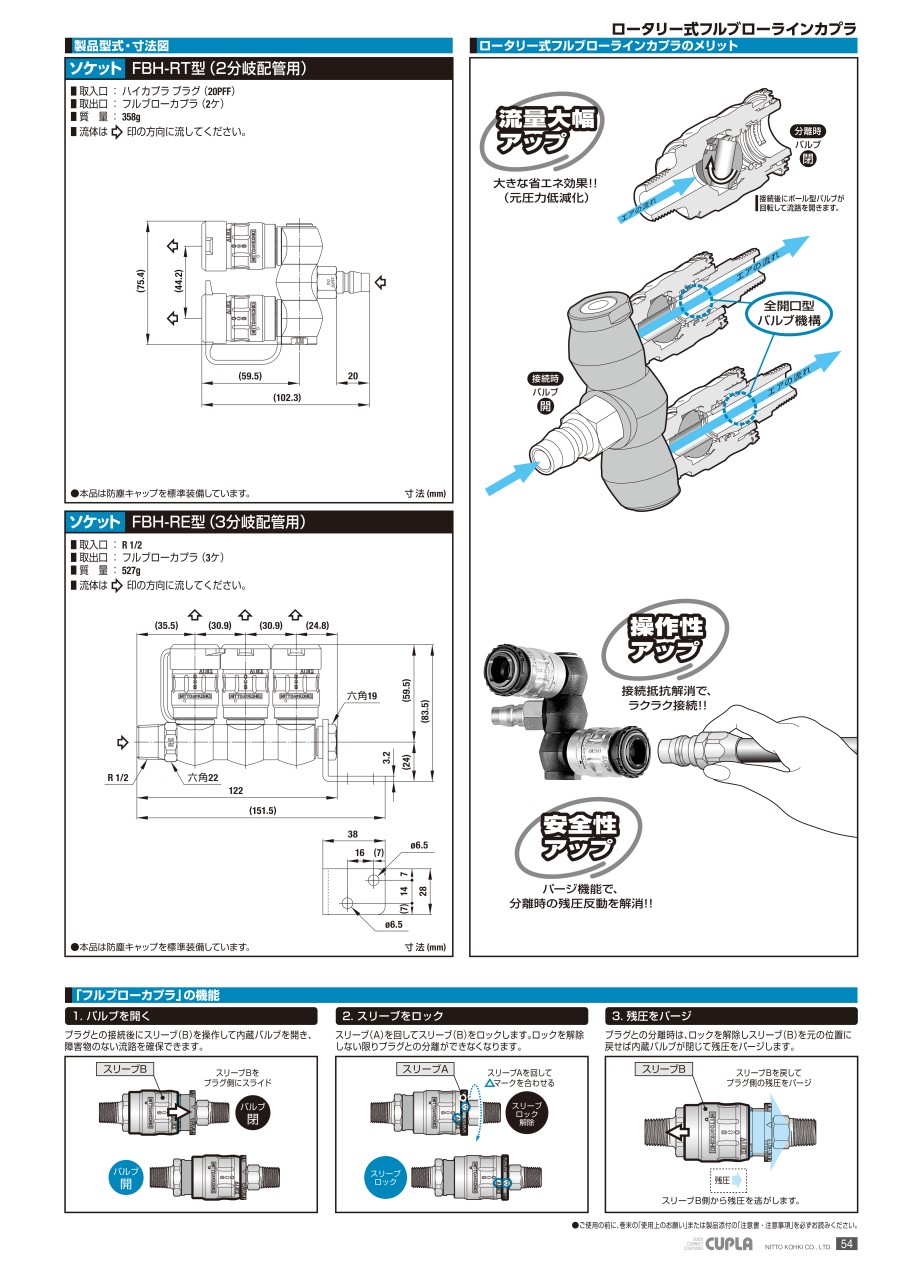

外形図

単位：mm

※流体は矢印の方向に流してください。

製品仕様

外観

使用イメージ

※画像はシリーズの代表例を記載しています。

仕様

サイズ	RT型（2分岐配管用）
	取入口：プラグ（20PFF）
	取出口：フルブローカプラ
最高使用圧力※ MPa｛kgf/cm²｝	1.5｛15｝
耐圧力※ MPa｛kgf/cm²｝	2.0｛20｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	NBR	-20～+60℃	標準材質

※防塵キャップを標準装備しています。

互換性

ハイカプラの10型・17型・20型・30型・40型と接続できます。
ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できます。

※一部の樹脂製（ハイカプラ250（生産中止））プラグとは互換性がありません。

構造

分離時バルブ閉

接続時バルブ開

機能

1. バルブを開く：プラグとの接続後にスリーブ（B）を操作して内蔵バルブを開き、障害のない流路を確保できる

2. スリーブをロック：スリーブ（A）を回してスリーブ（B）をロックする。ロックを解除しない限りプラグとの分離ができなくなる

3. 残圧をパージ：プラグとの分離時は、ロックを解除しスリーブ（B）を元に位置に戻せば内蔵バルブが閉じて残圧をパージする

商品特長詳細

流体の流れ方向

流体は取入口側から取出口側に流す

圧力-流量特性図

流量比較（測定条件）

流体名：空気
温度：室温
プラグ：20PM 全開口部開放

注意・禁止事項

ハイカプラシリーズのプラグ（小口径）と接続できます。
単体時および接続時ともに真空用途に接続不可。
適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

型番リスト

表示件数

型番

FBH-RT-ALM-NBR

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

10,660円

( 11,726円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

複数の空気取り出し方向が360゜自由自在。
低圧損・大流量のフルブローカプラの集合配管タイプ。
【特長】
・1本の配管から同時に複数の空気を取り出すことができます。
・空気の取り出し方向が360°自由自在。
・作業に合わせて2分岐用（RT型）と3分岐用（RE型）が選べます。
・低圧損・大流量を実現。
・最大で約40～50%の流量アップ。
・着脱時はバルブが閉止、内圧ゼロの状態でスムーズ操作。
・分離時はプラグ側の残圧を排気、不快音や反動を解消。
・不意の離脱を防止するスリーブロック機能を内蔵。
・接続状態のままでバルブの開閉操作が可能。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

日東工器
ハイカプラ小口径鋼鉄 PM型
低圧空気用鋼鉄製プラグ。重要部品には焼き入れを施し強度を向上。優れた耐摩耗・耐久性を実現。めねじ取付用。
日東工器
ハイカプラ小口径ステンレス PM型
低圧用SUS304製プラグ。適用流体は空気、水。鋼鉄・真鍮製もラインナップ。めねじ取付用。
日東工器
TSPカプラステンレス TPM型
中圧用SUS304製プラグ。バルブレスで高粘度流体に最適。めねじ取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロータリー式フルブローラインカプラ亜鉛合金ソケット FBH-RT型 2分岐配管用の型番FBH-RT-ALM-NBRのページです。型番FBH-RT-ALM-NBRに関する仕様情報を記載しております。
