ロータリープラグ 鋼鉄 PM型（めねじ取付用）
- 通常単価(税別)
- 1,155円～1,281円
- 税込単価
- 1,271円～1,409円
新開発のロータリ機能で360°の首振り回転。エア工具類の作業性を改善。【特長】...
詳細情報を確認する- 種類
- ロータリ
- プラグ（おす）/ソケット（めす）
- プラグ(オス)
- 接続部の種類
- めねじ取付用
- 使用流体
- 空気
- 本体材質
- 鋼鉄(ニッケルめっき)
- ねじの種類
- R（管用テーパおねじ）
- バルブ構造
- 片路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::80
- 使用圧力範囲 (MPa)
- 0::1.5
未確定：候補が2型番あります。

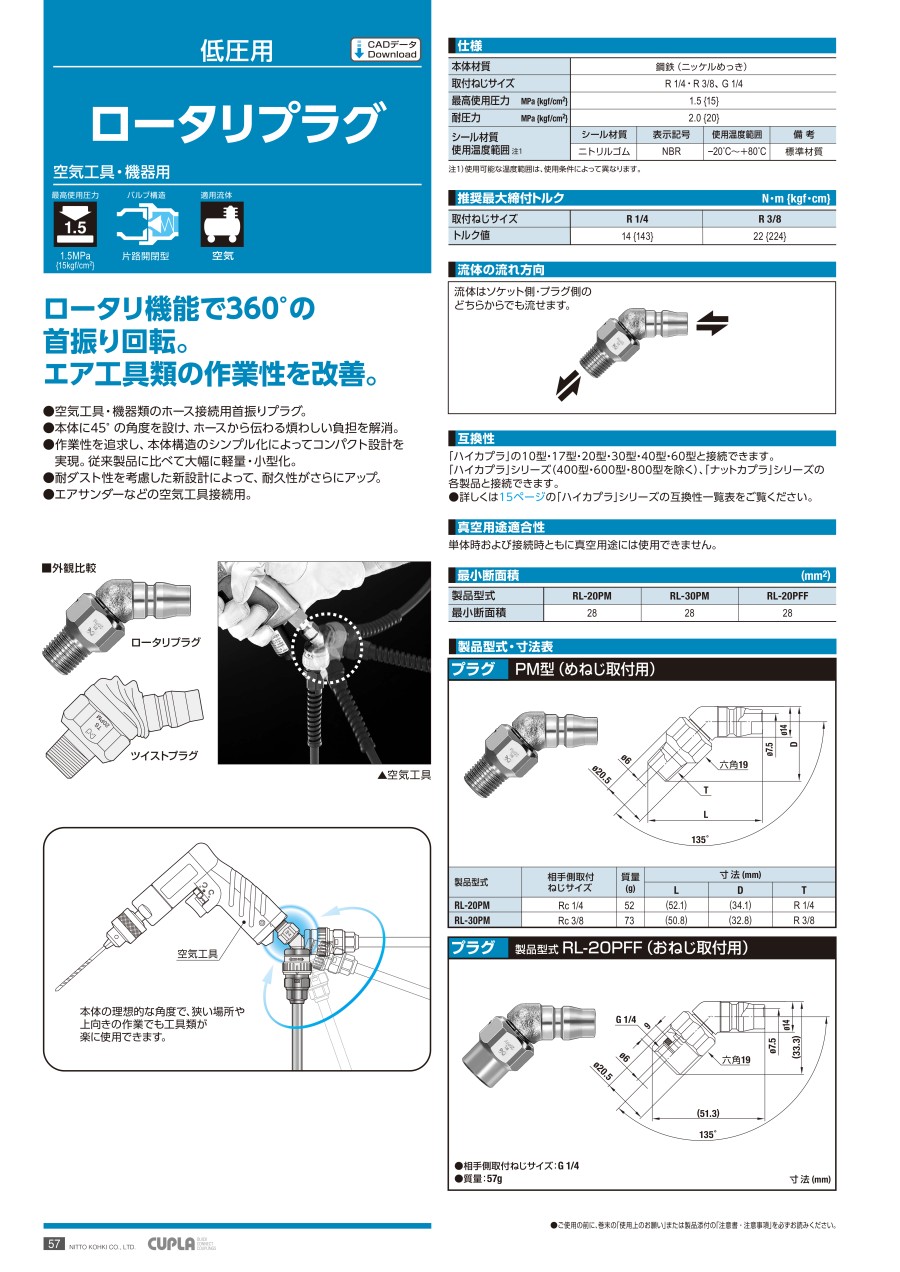

商品情報
外形図
単位：mm
製品仕様
外観
- ※画像はシリーズの代表例を記載しています。
外観比較
空気工具使用イメージ
仕様
| 本体材質（材質記号） | 鋼鉄（クロムめっき） | |||
|---|---|---|---|---|
| 取付ねじサイズ | R1/4・R3/8 | |||
| 最高使用圧力※ MPa｛kgf/cm2｝ | 1.5｛15｝ | |||
| 耐圧力※ MPa｛kgf/cm2｝ | 2.0｛20｝ | |||
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質 使用温度範囲 | ニトリルゴム | NBR | -20～+60℃ | 標準材質 |
推奨最大締付トルク
N・m｛kgf・cm｝
| 取付ねじサイズ | R 1/4 | R 3/8 |
|---|---|---|
| トルク値 | 14｛143｝ | 22｛224｝ |
互換性
- ハイカプラの10型・17型・20型・30型・40型と接続できます。
- ハイカプラシリーズ（400型・600型・800型を除く）、ナットカプラシリーズの各製品と接続できます。
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | ||
|---|---|---|---|---|---|
| L | D | T | |||
| RL-20PM | Rc 1/4 | 52 | （52.1） | （34.1） | R 1/4 |
| RL-30PM | Rc 3/8 | 73 | （50.8） | （32.8） | R 3/8 |
商品特長詳細
注意・禁止事項
注意・禁止事項
- ハイカプラシリーズのソケット（小口径）と接続できます。
- 流体はソケット側・プラグ側のどちらからでも流せます。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,281円 ( 1,409円 ) | 在庫品1日目当日出荷可能 |
1,155円 ( 1,271円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
新開発のロータリ機能で360°の首振り回転。エア工具類の作業性を改善。
【特長】
・空気工具・機器類のホース接続用首振りプラグ。
・本体に45゜の角度を設け、ホースから伝わる煩わしい負担を解消。
・作業性を追求し、本体構造のシンプル化によってコンパクト設計を実現。従来製品に比べて大幅に軽量・小型化。
・耐ダスト性を考慮した新設計によって、耐久性がさらにアップ。
・エアサンダーなどの空気工具接続用。
商品担当おすすめ
ロータリープラグ 鋼鉄 PM型（めねじ取付用）のレビュー
金型温調用
4
4.02021/04/06
金型が開く度にホースにテンションがかかり、抜けて困っていて、この商品を購入しました。プラグが回転し、テンションもかからず...もっと読む
0人が参考にしています。
エアホース脱着
4
4.02018/06/13
作りがしっかりしており、360°回転部分もかなりスムーズ回るので、使い勝手はかなり向上しました。
価格についてもう少しコ...もっと読む
0人が参考にしています。
