ロックカプラ200 SM型 ソケット（めねじ取付用）
- 通常単価(税別)
- 1,239円～1,333円
- 税込単価
- 1,363円～1,466円
ワンタッチでスムーズ配管。安全装置のロック機構内蔵。【特長】・ロック機構で接続...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- めねじ取付用
- 使用流体
- 空気
- 本体材質
- 鋼鉄(クロムめっき)
- ねじの種類
- R（管用テーパおねじ）
- バルブ構造
- 片路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::60
- 使用圧力範囲 (MPa)
- 0::1.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

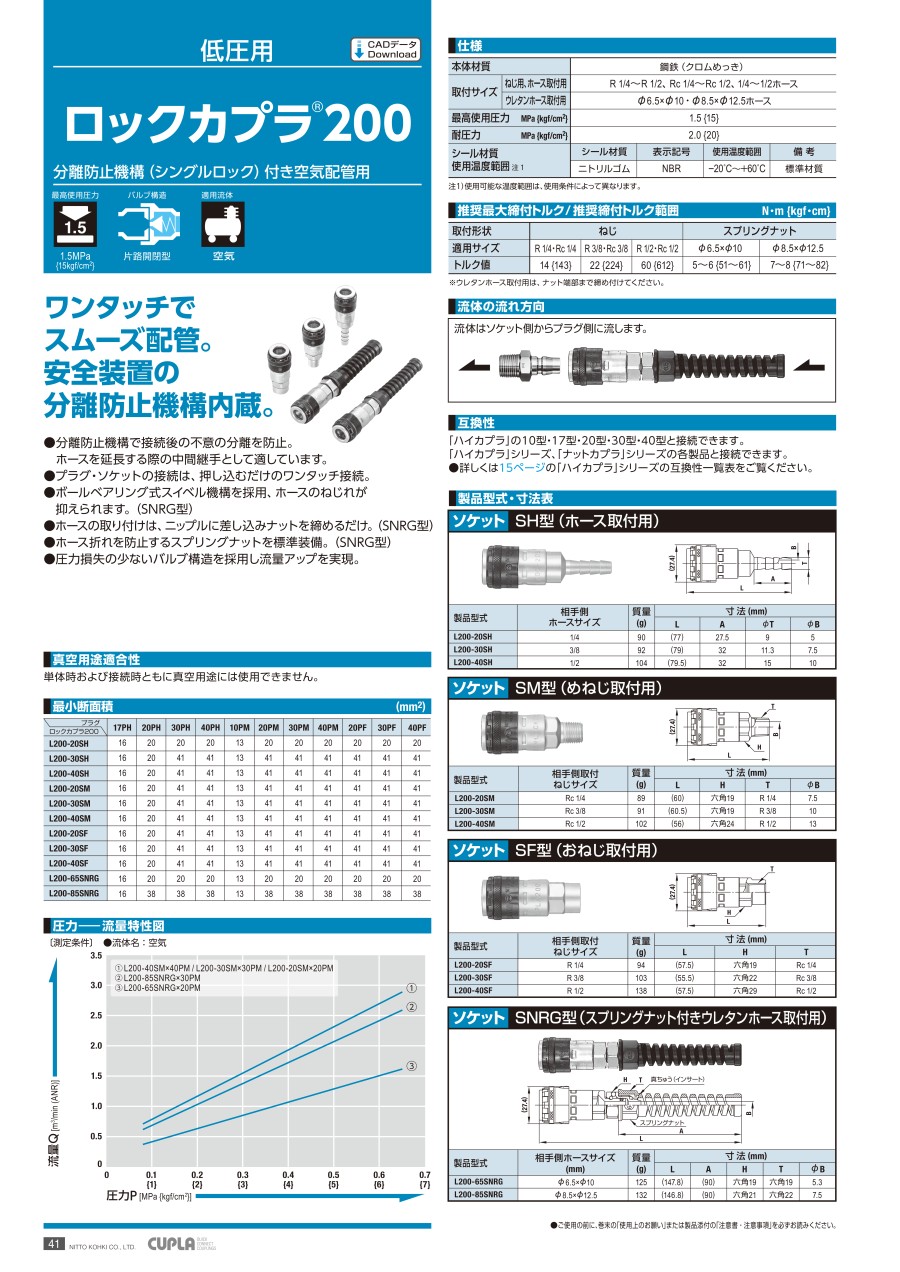

商品情報
外形図
製品仕様
| 本体材質 | 鋼鉄（クロムめっき） | |
|---|---|---|
| 取付サイズ | ねじ用 | Rc 1/4～Rc 1/2 |
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 2.0｛20｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+60℃ | 標準材質 |
互換性
- ハイカプラの10型・17型・20型・30型・40型と接続可能。ハイカプラシリーズ、ナットカプラシリーズの各製品と接続可能。
推奨最大締付トルク／推奨締付トルク範囲
N・m｛kgf・cm｝
| 取付形状 | ねじ | ||
|---|---|---|---|
| 適用サイズ | Rc 1/4 | Rc 3/8 | Rc 1/2 |
| トルク値 | 14｛143｝ | 22｛224｝ | 60｛612｝ |
最小断面積
単位：mm2
| ロックカプラ200 | プラグ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 17PH | 20PH | 30PH | 40PH | 10PM | 20PM | 30PM | 40PM | 20PF | 30PF | 40PF | |
| L200-20SM | 16 | 20 | 41 | 41 | 13 | 41 | 41 | 41 | 41 | 41 | 41 |
| L200-30SM | 16 | 20 | 41 | 41 | 13 | 41 | 41 | 41 | 41 | 41 | 41 |
| L200-40SM | 16 | 20 | 41 | 41 | 13 | 41 | 41 | 41 | 41 | 41 | 41 |
規格表
| 型番 | 相手側取付ねじサイズ | 質量 （g） | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| L | H | T | φB | |||
| L200-20SM | Rc 1/4 | 89 | （60） | 六角19 | R 1/4 | 7.5 |
| L200-30SM | Rc 3/8 | 91 | （60.5） | 六角19 | R 3/8 | 10 |
| L200-40SM | Rc 1/2 | 102 | （56） | 六角24 | R 1/2 | 13 |
商品特長詳細
圧力-流量特性図
測定条件
- 流体名：空気
- 温度：室温
注意・禁止事項
注意・禁止事項
- ハイカプラシリーズのプラグ（小口径）と接続できます。
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,239円 ( 1,363円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,333円 ( 1,466円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチでスムーズ配管。安全装置のロック機構内蔵。
【特長】
・ロック機構で接続後の不意による離脱を防止。
・ホースを延長する際の中間継手として適しています。
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
・圧力損失の少ないバルブ構造を採用し流量アップを実現。
・流体はソケット側からプラグ側に流します。
・単体時および接続時ともに真空用途には使用できません。
【用途】
・ホースを延長する際の中間継手として最適。
・空気工具、空圧機器、各種空気配管での使用に。
