日東工器

レバーロックカプラ樹脂ソケット LC型（ホース取付用）

カタログ |

通常単価(税別): 3,434円～9,201円

税込単価: 3,777円～10,121円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

軽いレバー操作で液体・気体・粉体を搬送。豊富な本体材質・サイズ・取り付け形状。...

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
ホース取付用
使用流体
水 / 空気 / 粉体
本体材質
ポリプロピレン(PP)
バルブ構造
両路開放型
シール材質
ニトリルゴム(NBR)
使用温度範囲 (℃)
5::50

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質（材質記号）：ポリプロピレン（PP）

取付サイズ（ホースの呼び）	3/4・1・1 1/2	2・3
最高使用圧力※ MPa｛kgf/cm²｝	0.5｛5｝	0.2｛2｝
耐圧力※ MPa｛kgf/cm²｝	0.7｛7｝	0.35｛3.5｝

※20℃時における圧力値。温度が高くなるにつれ圧力値は低下します。

-	シール材質	表示記号	使用温度範囲
標準シール材質使用温度範囲	ニトリルゴム	NBR（SG）	5～50℃

レバーの最大開き寸法

呼びサイズ	寸法E（mm）
3/4	（115）
1	（126）
1 1/2	（187）
2	（195）
3	（249）

製品仕様

低圧用
流体はソケット側・プラグ側のどちらからでも流せる。
同じサイズであれば、プラグとソケットは取付形状にかかわらず接続できる。接続寸法がA-A-59326に準拠している製品と接続可能。
単体時および接続時ともに真空用途には使用不可。

規格表

型番	相手側ホースサイズ	質量（g）	寸法（mm）
型番	相手側ホースサイズ	質量（g）	L	A	H	φT	φB
LC-6TSH	3/4	64	83.5	52	（65.5）	20	14
LC-8TSH	1	104	98.5	57.5	（73）	26.5	20
LC-12TSH	1 1/2	242	111	61	（101）	40	30
LC-16TSH	2	269	126	71	（106）	51	41
LC-24TSH	3	527	161	102	（136）	77.5	65

注意・禁止事項

※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

使用圧力範囲

(MPa)

サイズ

(インチ)

最小発注数量

0～0.5	3/4	1個
0～0.5	1	1個
0～0.5	1 1/2	1個
0～0.2	2	1個
0～0.2	3	1個

通常単価(税別) (税込単価)	通常出荷日

3,434円 ( 3,777円 )	8日目
3,914円 ( 4,305円 )	9日目
4,705円 ( 5,176円 )	19日目
5,696円 ( 6,266円 )	在庫品1日目当日出荷可能
9,201円 ( 10,121円 )	7日目

詳細情報

基本情報

基本情報

軽いレバー操作で液体・気体・粉体を搬送。豊富な本体材質・サイズ・取り付け形状。
【特長】
・液体・気体・粉体の搬送に、幅広く使用できます。
・端面シール構造なので内面に凹凸が少なく、スムーズな流体搬送を実現。
・"特殊リップパッキン"を採用（3/4"・1"、シリコーンゴム、FEP被覆ゴムは除く）し、レバー操作荷重を低減しています。
・接続寸法は米軍規格A-A-59326に準拠しています。
・幅広い用途に対応できるよう各種の本体材質、サイズ、取り付け形状を標準化しています。
・ストッパー機能で安全性をさらにアップ。（受注生産品/金属製のみ）
【用途】
・ホース取り付け用。

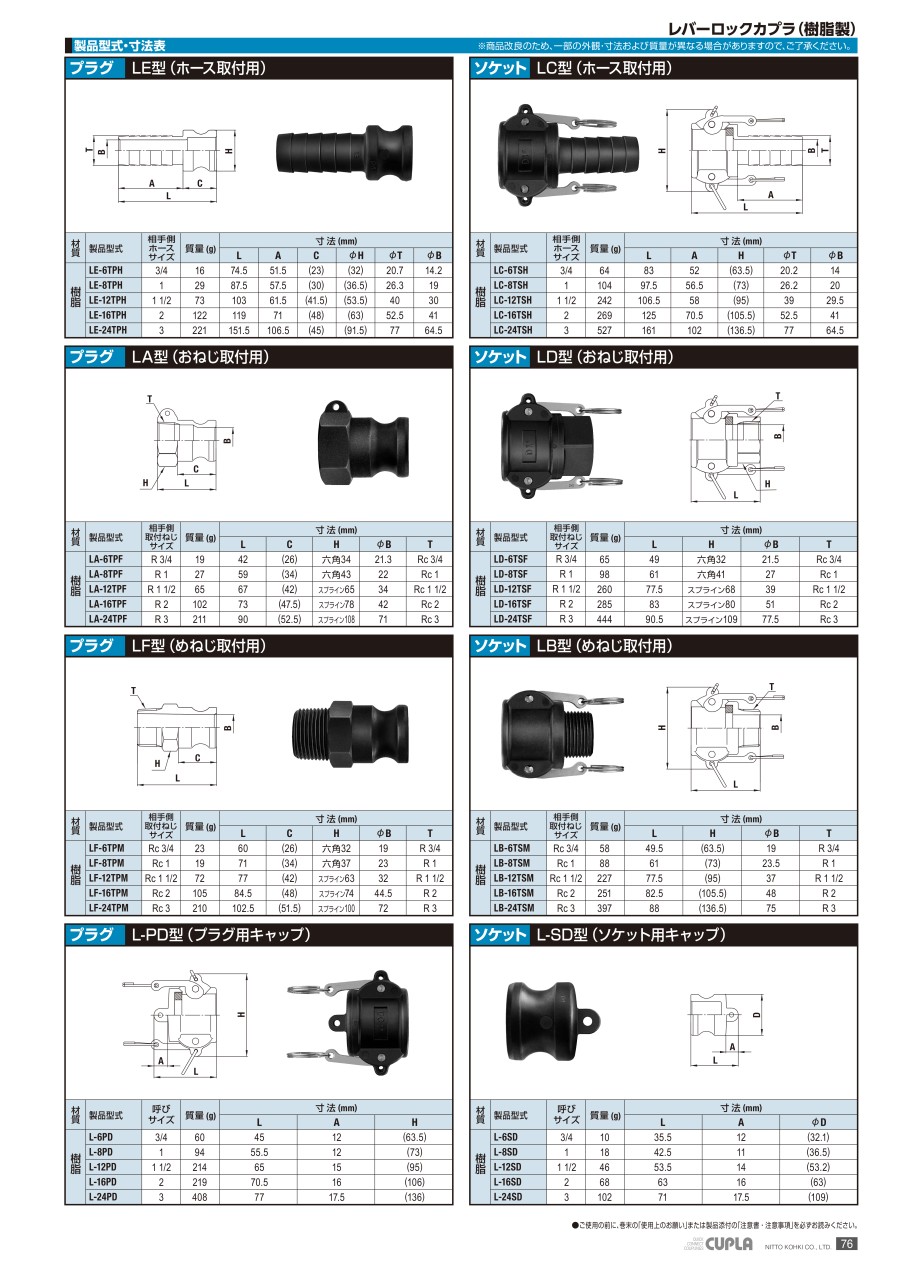

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
レバーロックカプラ樹脂プラグ LF型（めねじ取付用）
低圧大口径用PP製プラグ。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。めねじ取付用。
日東工器
レバーロックカプラ樹脂プラグ LA型（おねじ取付用）
低圧大口径用PP製プラグ。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。おねじ取付用。
日東工器
レバーロックカプラ樹脂ソケット LD型（おねじ取付用）
低圧大口径用PP製ソケット。適用流体は、液体・気体・粉体。軽いレバー操作で容易に着脱可能。おねじ取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
