ミニコック 鋼鉄 燃料ガス用 PF型
- 通常単価(税別)
- 621円
- 税込単価
- 683円
ワンタッチ式で軽量・小型溶断機器配管用のプラグ。【特長】・容器から吹管まで、溶...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- プラグ(オス)
- 接続部の種類
- おねじ取付用
- 使用流体
- 溶断機用ガス
- 本体材質
- 鋼鉄(クロムめっき)
- ねじの種類
- M（メートルねじ細目）
- ねじの呼び(M)
- 16
- バルブ構造
- 片路開閉型
- シール材質
- なし
- 使用温度範囲 (℃)
- -20::80
- 使用圧力範囲 (MPa)
- 0::0.7
- 接続ねじ種類
- ピッチ 1.5、左ねじ
C33PF-STLの仕様・寸法情報
種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
おねじ取付用
使用流体
溶断機用ガス
本体材質
[スチール] 鋼鉄(クロムめっき)
ねじの種類
M（メートルねじ細目）
ねじの呼び(M)
16
バルブ構造
片路開閉型
シール材質
なし
使用温度範囲(℃)
-20～80
使用圧力範囲(MPa)
0～0.7
接続ねじ種類
ピッチ 1.5、左ねじ
商品情報
外形図
製品仕様
製品仕様
- プラグ PF型（吹管取付用）
| 本体材質 | ソケット：真ちゅう（クロムめっき）／プラグ：鋼鉄（クロムめっき） | |
|---|---|---|
| 取付サイズ | ねじ用 | R1/4・R3/8、M16 |
| ゴームホース取付用 | 1/4・5/16・3/8、内径φ5ホース | |
| 最高使用圧力 MPa｛kgf/cm2｝ | 0.7｛7｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
互換性
- 誤接続防止のため、酸素用と燃料ガス用は接続不可。ただし、酸素用、または燃料ガス用のなかでは取付形状にかかわらず接続可能。
規格表

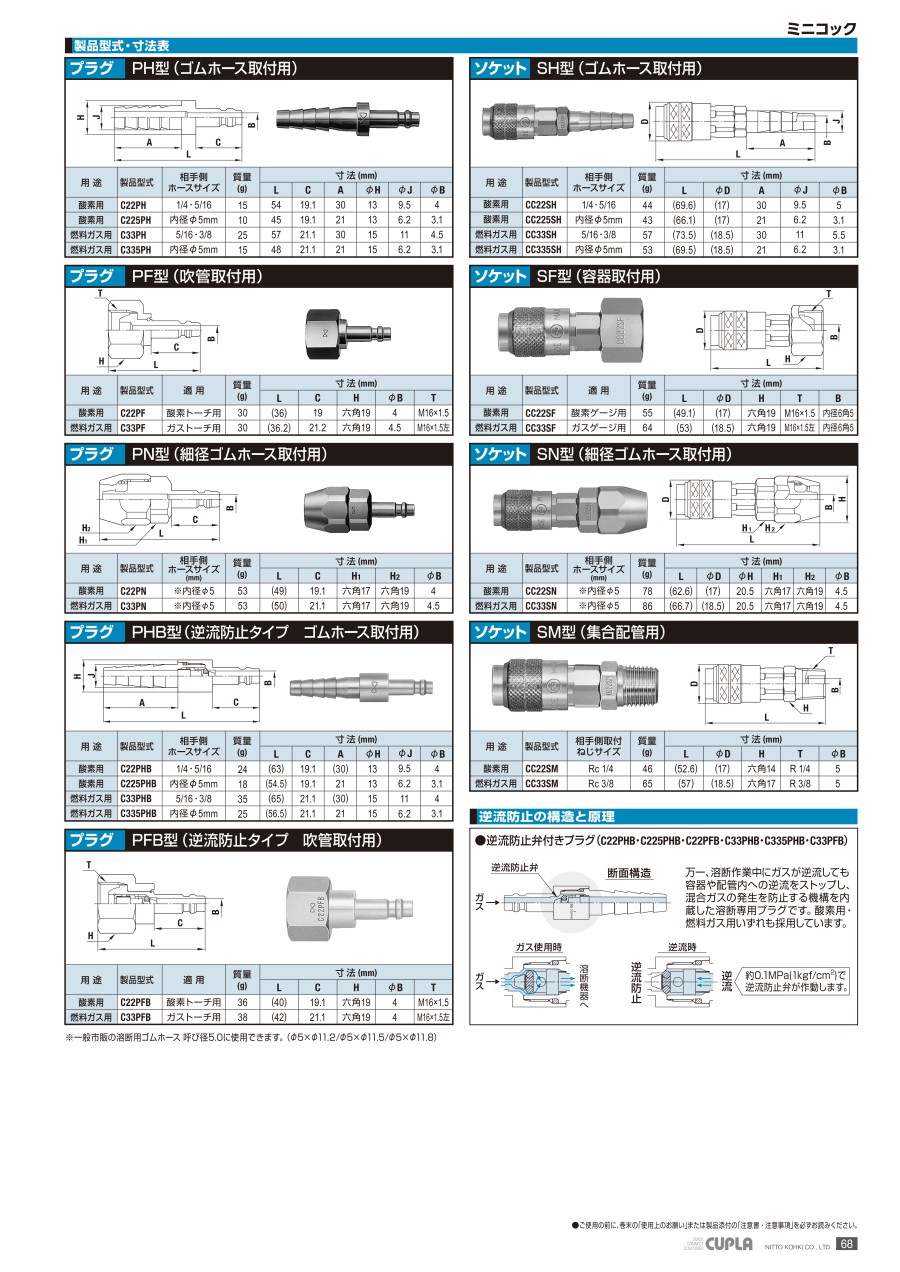

| 型番 | 適用 | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | C | H | φB | T | |||
| C33PF | ガストーチ用 | 30 | （36.2） | 21.2 | 六角19 | 4.5 | M16×1.5左 |
詳細情報
基本情報
ワンタッチ式で軽量・小型溶断機器配管用のプラグ。
【特長】
・容器から吹管まで、溶断作業に伴う配管接続ができる。
・本体はクロムめっき仕様で耐食性に優れている。
・プラグには熱処理を施し耐久性も向上。
・幅広い溶断用途に対応できるよう、各種の取付形状を標準化。
・適用流体：燃料ガス用。
・流体の流れ方向：流体はソケット側からプラグ側に流す。
※単体時および接続時ともに真空用途には使用できません。
・推奨最大締付トルク：12N・m（122kgf・cm）。
