ミニカプラスーパー 鋼鉄 燃料ガス用 PF型
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
S33PF-STLの仕様・寸法情報
種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
おねじ取付用
使用流体
溶断機用ガス
本体材質
[スチール] 鋼鉄(クロムめっき)
ねじの種類
M（メートルねじ細目）
ねじの呼び(M)
16
バルブ構造
片路開閉型
シール材質
なし
使用温度範囲(℃)
-20～80
使用圧力範囲(MPa)
0～0.7
接続ねじ種類
ピッチ 1.5、左ねじ
商品情報
外形図
製品仕様
| 取付サイズ | ねじ用 | M16 |
|---|---|---|
| 最高使用圧力 MPa｛kgf/cm2｝ | 0.7｛7｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | |
- 推奨最大締め付けトルク値：12N・m（122kgf・cm）
組み合わせ例／用途例
吹管用組み合わせ形状（SH×PF）
吹管用の用途例
最小断面積
単位：mm2
| ソケット | プラグ |
|---|---|
| S33PF | |
| S33SH | 28.2 |
| S335SH | 7.5 |
| S33SF | 28.2 |
| S33SM | 28.2 |
| S33SN | 15.9 |

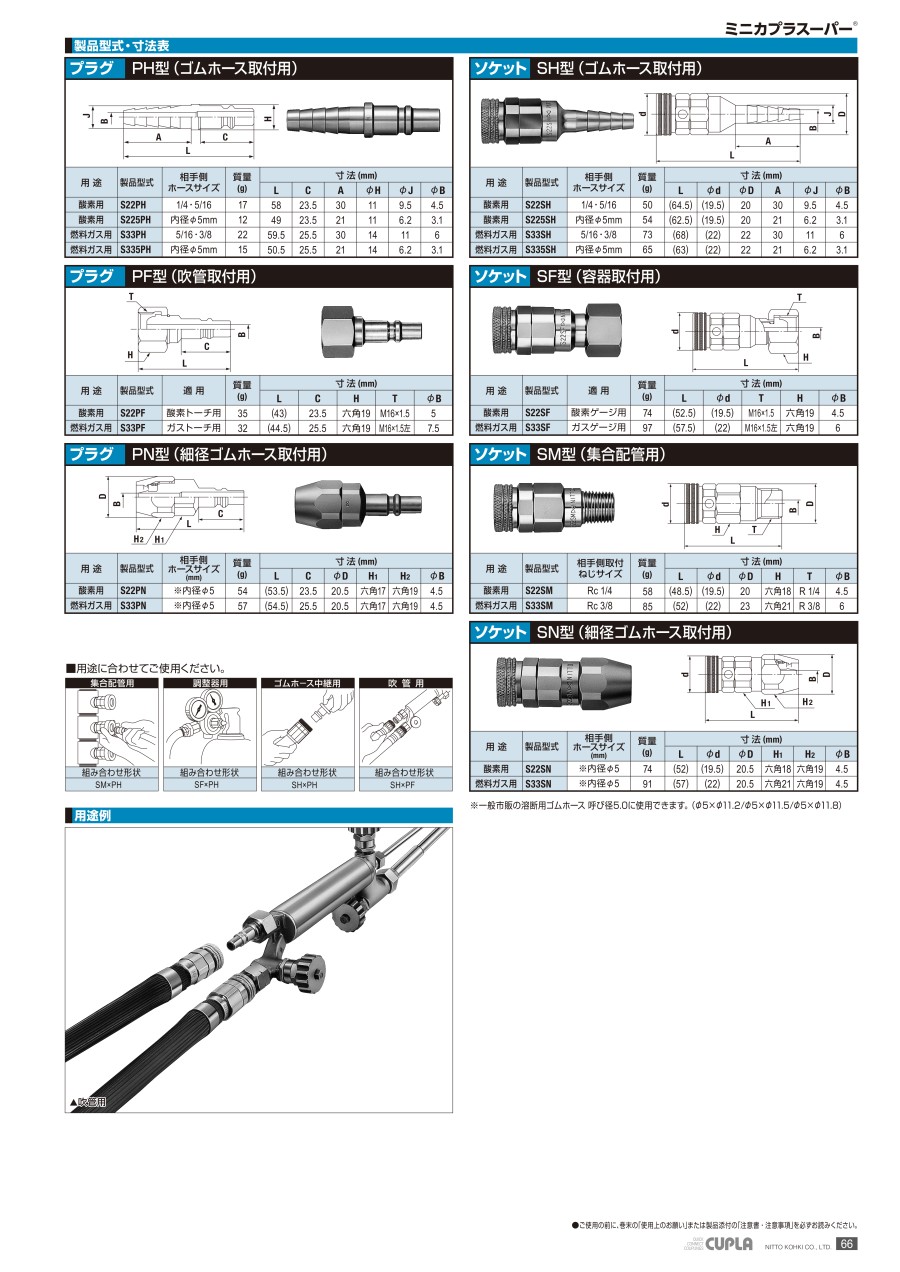

規格表
| 型番 | 適用 | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | C | H | T | φB | |||
| S33PF | ガストーチ用 | 32 | （44.5） | 25.5 | 六角19 | M16×1.5左 | 7.5 |
注意・禁止事項
注意・禁止事項
- ※ 流体はソケット側からプラグ側に流します。
- ※ 誤接続防止のため、酸素用と燃料ガス用は接続できません。ただし、酸素用、または燃料ガス用のなかでは取り付け形状にかかわらず接続できます。
- ※ ミニカプラと接続できます。
- ※ 単体時および接続時ともに真空用途には使用できません。
- ※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
詳細情報
基本情報
溶断機器専用タイプ。
耐久・耐食性に優れたクロムめっき仕様。
【特長】
・容器から吹管まで、溶断作業に伴う配管接続ができます。
・本体はクロムめっき仕様で耐食性に優れています。また、プラグには熱処理を施し耐久性も向上。
・誤接続防止のため、酸素用と燃料ガス用で嵌合サイズを変えるとともに、酸素用のスリーブはクロムめっき、燃料ガス用のスリーブは銅めっきで色分けし、安全性を追求。
・小口径タイプで、さらに幅広い用途に対応。
・幅広い溶断用途に対応できるよう、各種の取り付け形状を標準化。
・また、ミニカプラとの互換性も持たせています。
【用途】
・吹管取り付け用。
