ミニカプラ 真ちゅう 酸素用 PHB型（逆流防止タイプ ゴムホース取付用）
- 通常単価(税別)
- 863円
- 税込単価
- 949円
ゴムホース取り付け用で逆流防止タイプの低圧用ミニカプラ プラグ。【特長】・酸素...
詳細情報を確認する
商品情報
外形図
製品仕様
仕様
| 取付サイズ | ゴムホース取付用 | 1/4・5/16 | |||
|---|---|---|---|---|---|
| 最高使用圧力 MPa｛kgf/cm2｝ | 0.7｛7｝ | ||||
| 耐圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | ||||
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
最小断面積（酸素用）
単位：mm2
| ソケット | プラグ | |
|---|---|---|
| 22PHB | 25PHB | |
| 22SH | 15.9 | 15.9 |
| 25SH | 15.9 | 15.9 |
| 22SF | 15.9 | 15.9 |
| 22SM | 15.9 | 15.9 |
逆流防止の構造と原理
断面構造図
万一、溶断作業中にガスが逆流しても容器や配管内への逆流をストップし、混合ガスの発生を防止する機構を内蔵した溶断専用プラグ。
酸素用・燃料ガス用いずれも採用。
ガス使用時のイメージ図（ガス→溶断機器へ）
逆流時のイメージ図（約0.1MPa（1kgf/cm2）で逆流防止弁が作動）

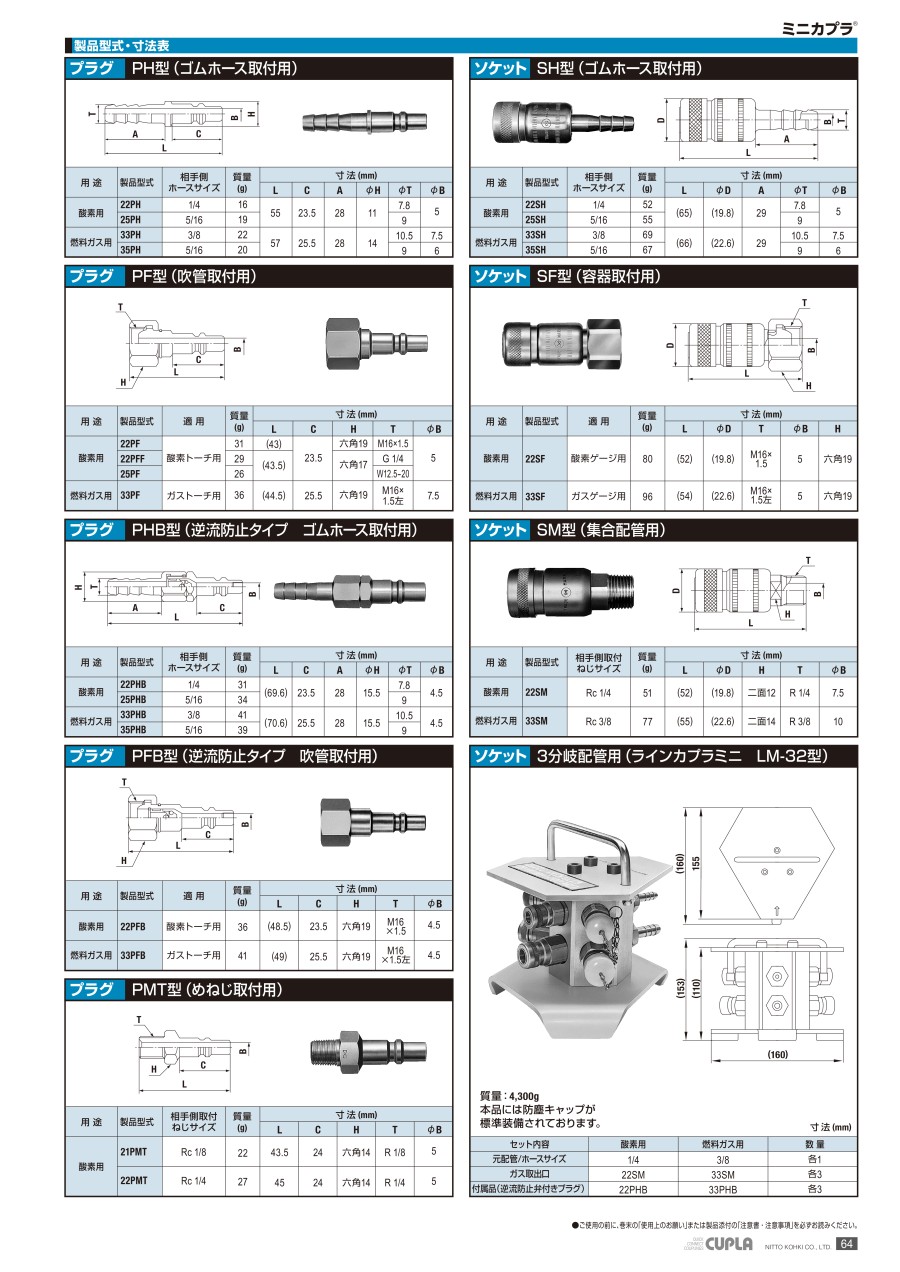

規格表
| 型番 | 相手側ホースサイズ | 質量（g） | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|---|
| L | C | A | φH | φT | φB | |||
| 22PHB | 1/4 | 31 | （69.6） | 23.5 | 28 | 15.5 | 7.8 | 4.5 |
| 25PHB | 5/16 | 34 | 9 | |||||
注意・禁止事項
注意・禁止事項
- ※ 流体はソケット側からプラグ側に流します。
- ※ 誤接続防止のため、酸素用と燃料ガス用は接続できません。ただし、酸素用、または燃料ガス用のなかでは取り付け形状にかかわらず接続できます。
- ※ ミニカプラスーパーと接続できます。
- ※ 単体時および接続時ともに真空用途には使用できません。
- ※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
詳細情報
基本情報
ゴムホース取り付け用で逆流防止タイプの低圧用ミニカプラ プラグ。
【特長】
・酸素用。
・溶断機器専用タイプ。
・容器から吹管まで、溶断作業に伴う配管接続が可能。
・二重リップシール構造が接続時の漏れを防止。
・誤接続防止のため、酸素用と燃料ガス用で嵌合サイズが異なる。
・圧力損失を最小に抑え、大流量を可能にした。
・幅広い溶断用途に対応できるよう、各種の取り付け形状を標準化。
・ミニカプラスーパーとの互換性も持たせている。
