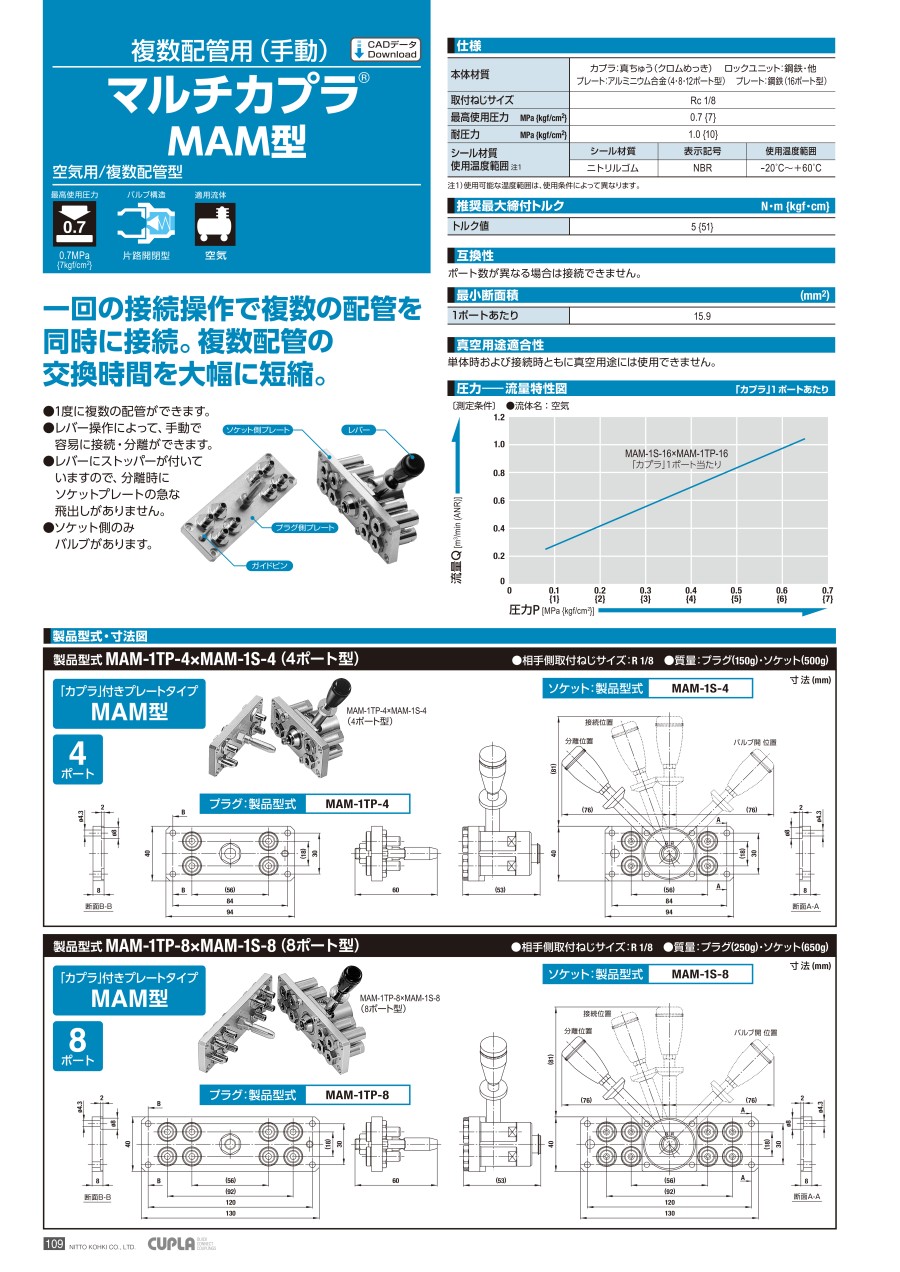

マルチカプラシステム MAM型 真ちゅう 8ポート型 プラグ

外形図

製品仕様

外観

• 質量：250g
• 互換性：ポート数が異なる場合は接続不可。
• 真空用途適合性：単体時および接続時ともに真空用途には使用不可。

性能・試験情報

圧力-流用特性図（カプラ1ポートあたり）

（測定条件）

• 流体名：空気
• 温度：室温

注意・禁止事項

注意・禁止事項

• 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
• 詳しい仕様はデジタルカタログをご覧ください。
• ご使用前に、デジタルカタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
• 型式欄には材質の記号も表記しております。

カプラ使用上のお願い

マルチカプラ

■マルチカプラ全般

【注意】

• 使用流体の種類と温度に対するシール材質および本体材質の適合性を確認のうえ使用してください。シール材質の選定を誤りますと漏れの原因となります。特に、特殊な塗料や溶剤は十分に適合性を検討したうえで使用してください。
• 使用温度範囲外で使用しないでください。シール材が損傷や劣化を起こし、漏れの原因となります。また、最高使用温度および最低使用温度での連続使用はできません。
• 使用環境、使用条件（圧力、温度など）によって、「カプラ」の耐久性が異なります。必要に応じて貴社使用環境･条件にて実機確認を行なってください。また、腐食環境下では応力腐食割れを起こすおそれがありますので注意してください。
• 「カプラ」を洗浄する場合は、シール材質や本体材質に影響のない方法で実施してください。
• 管用テーパねじのおねじにはふっ素樹脂製のシールテープを使用してください。（スナップリング固定型、MAM型、MAM-A型、MAM-B型に適用。）
• 推奨最大締付トルクを超えて取り付けないでください。破損の原因となります。
• 取付け後は必ず気密検査を行なってから使用してください。
• 元圧側には必ず止め弁を設置してください。
• 適用流体以外の流体は使用しないでください。漏れの原因となります。
• 使用流体は必ずフィルタを通して浄化してください。配管内に異物が入ると漏れや破損の原因となります。
• 金属粉や砂塵などが混入する場所では使用しないでください。作動不良や漏れの原因となります。
• 塗料を付着させないでください。作動不良や漏れの原因となります。
• 「カプラ」にきず、打痕などをつけないよう注意してください。シール部にきずがつくと漏れの原因となります。
• 人為的な衝撃・曲げ・引張を加えないでください。漏れや破損の原因となります。
• 振動や衝撃の加わる機器に使用すると耐久性が低下する原因となります。
• 迅速流体継手以外の用途に使用しないでください。
• 他社製迅速流体継手と接続しないでください。漏れや破損の原因となります。

■MAM型

【警告】

• 最高使用圧力を超えた加圧状態または残圧が生じている状態で接続・分離しないでください。破損の原因となります。
• 落下させないでください。プレートが変形する原因となります。

【注意】

• 最高使用圧力を超えて連続使用しないでください。漏れや破損の原因となります。
• パッキン、Oリングは常にグリースまたは油分が付着している状態で使用してください。グリースが付着していないとパッキン、Oリングが損傷し漏れの原因となります。
• 「カプラ」をプレートに取り付ける際、ストップリングを広げすぎないでください。広げすぎてしまうと溝から外れ、接続不良、破損の原因となります。また、「カプラ」交換時には新品のストップリングを使用してください。
• 「カプラ」をプレートに取り付ける配置は、反力を均等にするため、ロックユニットから左右対称にしてください。左右対称に配置しないと、破損の原因となります。
• 接続の際は、レバーが「接続位置」にあることを確認してから接続してください。「接続位置」以外の位置にレバーがあると接続できません。
• レバーを無理に回さないでください。破損の原因となります。
• 分解しないでください。漏れや破損の原因となります。
