マルチカプラシステム MAM-B型 12ポート型プラグ

カタログ |

通常単価(税別): 51,092円

税込単価: 56,201円

通常出荷日：7日目

1回の接続操作で複数の配管を同時に接続可能なMAM-B型のマルチカプラプラグ。【特長】・複数配管用（...

よく一緒に見られています

通常出荷日：19 日目

よく一緒に見られています

通常出荷日：在庫品1日目

MAM-B-1P12-BRS-FKM

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

MAM-B-1P12-BRS-FKMの仕様・寸法情報

種類

マルチ

プラグ（おす）/ソケット（めす）

プラグ(オス)

接続部の種類

おねじ取付用

使用流体

水 / 空気

本体材質

[銅合金] 真ちゅう(ニッケルめっき)

ねじの種類

Rc（管用テーパめねじ）

ねじの呼び(inch)

1/8

バルブ構造

両路開閉型

シール材質

ふっ素ゴム(FKM)

使用温度範囲(℃)

-20～180

使用圧力範囲(MPa)

0～1

商品情報
型番リスト
詳細情報
カタログ

商品情報

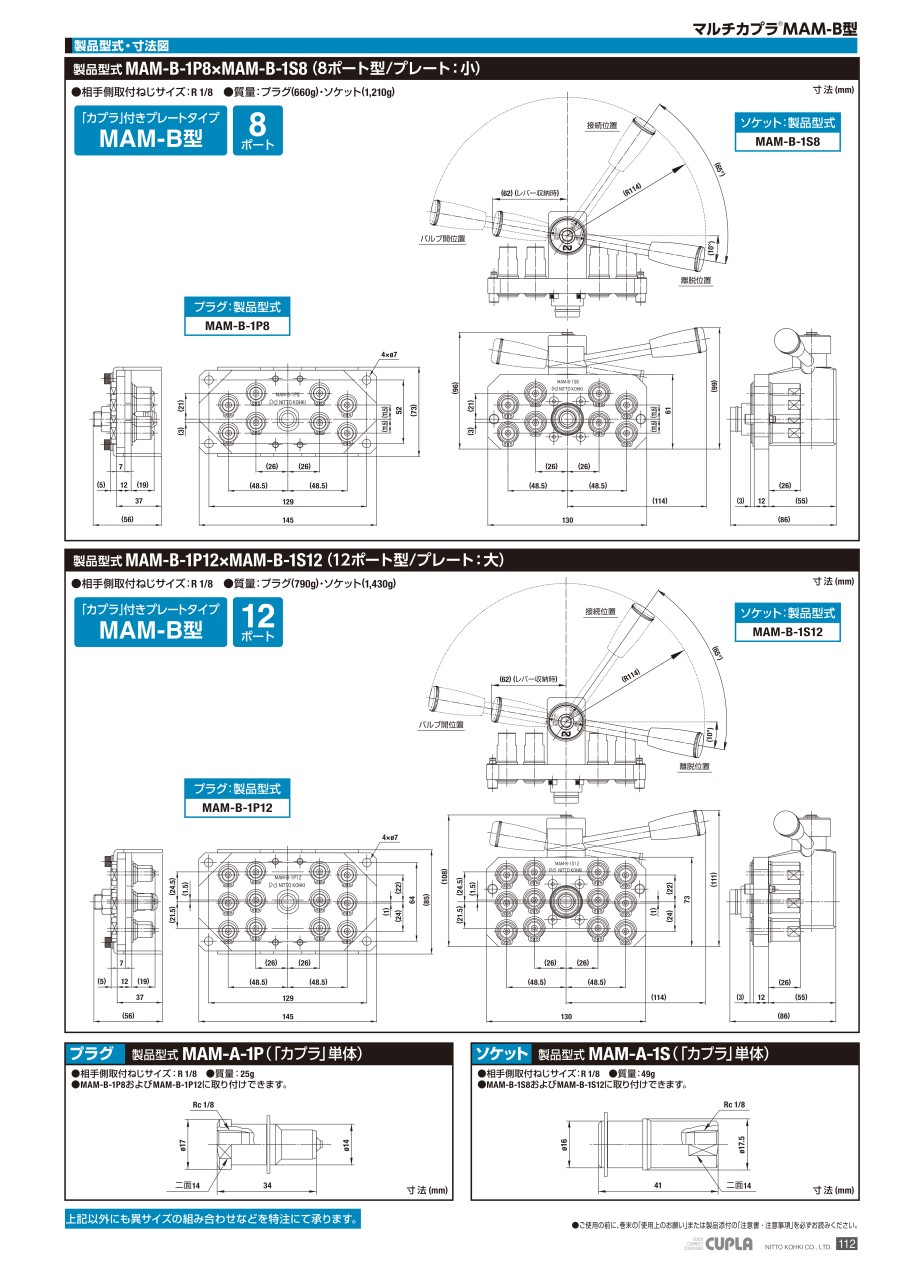

外形図

単位：mm

製品仕様

互換性：サイズおよびポート数が異なる場合は接続不可
最小断面積（1ポートあたり）：14mm²
真空用途適合性：接続時使用可
接続時の空気混入量（1ポートあたり）※：0.6ml
分離時の液だれ量（1ポートあたり）※：0.4ml

※使用条件によって異なります。

ポート数		12
取付ねじサイズ		Rc 1/8
本体材質		カプラ：真ちゅう（ニッケルめっき）プレート：アルミニウム合金ロックユニット：鋼鉄（表面処：無電解ニッケルりんめっき）
最高使用圧力 MPa｛kgf/cm²｝		1.0｛10｝
耐圧力 MPa｛kgf/cm²｝		1.5｛15｝
雰囲気温度範囲		0～+60℃

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ふっ素ゴム	FKM（X-100）	-20～+180℃	標準材質

注意・禁止事項

※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

MAM-B-1P12-BRS-FKM

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

51,092円

( 56,201円 )

7日目

詳細情報

基本情報

基本情報

1回の接続操作で複数の配管を同時に接続可能なMAM-B型のマルチカプラプラグ。
【特長】
・複数配管用（手動）の12ポート型。
・複数配管の着脱作業時間を大幅に短縮。
・2段式レバーの採用により、急な分離による落下事故を防止。
・不意の分離を防ぐロック機能付き。
・大流量化を実現（SPカプラTypeA 相当）。
・質量：790g。
・推奨最大締め付けトルク値：5N・m（51kgf・cm）。
・マルチカプラ MAM-B型 MAM-B-1S12と接続可能。

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

商品担当おすすめ

日東工器
マルチカプラシステム MAM-B型 8ポート型ソケット
低圧用複数配管型ソケット。適用流体は空気、水。自動開閉バルブ内蔵。取付ねじサイズは、Rc1/8、Rc1/4。8ポート型。
日東工器
マルチカプラシステム MAM-B型 6ポート型ソケット
低圧用複数配管型ソケット。適用流体は空気、水。自動開閉バルブ内蔵。取付ねじサイズは、Rc1/4。6ポート型。
日東工器
マルチカプラシステム MAM-B型 8ポート型プラグ
低圧用複数配管型プラグ。適用流体は空気、水。自動開閉バルブ内蔵。取付ねじサイズは、Rc1/8、Rc1/4。8ポート型。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マルチカプラシステム MAM-B型 12ポート型プラグの型番MAM-B-1P12-BRS-FKMのページです。型番MAM-B-1P12-BRS-FKMに関する仕様情報を記載しております。
