日東工器

マルチカプラシステム MAM-A型真ちゅうカプラ単体プラグ

カタログ |

通常単価(税別): 2,958円～8,268円

税込単価: 3,254円～9,095円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

一回の接続操作で複数の配管を同時に接続。複数配管の交換時間を大幅に短縮。【特長...

種類
マルチ
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
おねじ取付用
使用流体
水 / 空気
本体材質
真ちゅう(ニッケルめっき)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
シール材質
ふっ素ゴム(FKM)
使用温度範囲 (℃)
-20::180
使用圧力範囲 (MPa)
0::1

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報

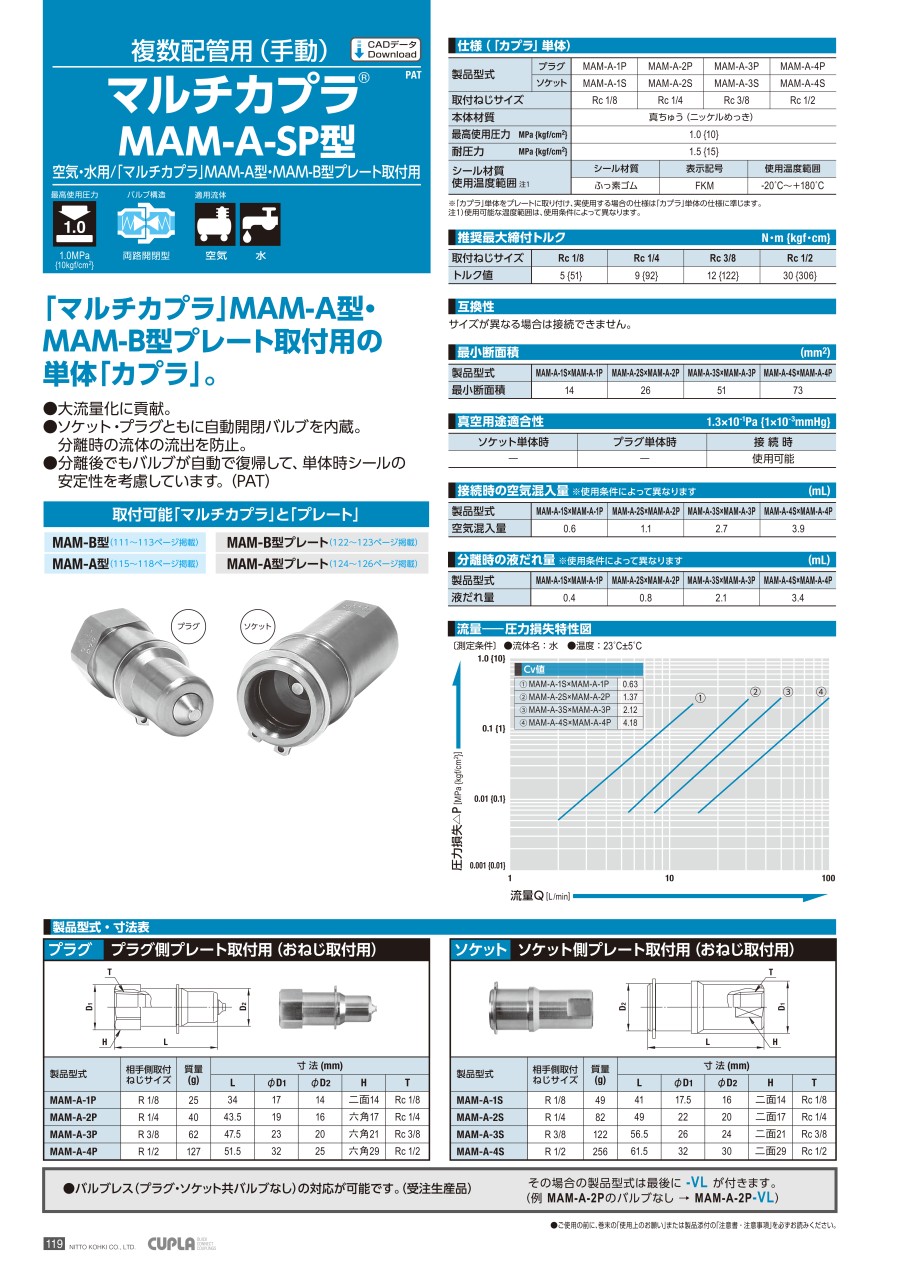

カタログ

商品情報

外形図

単位：mm

MAM-A-1P

MAM-A-2P

MAM-A-3P

MAM-A-4P

製品仕様

形状	プラグ（おす）
シール材質	ふっ素ゴム
特長	スタンダード型
取付部形状	めねじ
使用温度	-20～+180℃
適用流体	空気水
バルブ構造	バルブ付き
使用圧力	0～1MPa
真空用途適合性	接続時使用可

MAM-A-1P

相手側取り付けねじサイズ：R 1/8
質量：25g

MAM-A-2P

相手側取り付けねじサイズ：R 1/4
質量：40g
MAM-B-2P6およびMAM-B-2P8に取り付け可能。

■MAM-A-3P

相手側取り付けねじサイズ：R 3/8
質量：62g

MAM-A-4P

相手側取り付けねじサイズ：R 1/2
質量：127g

注意・禁止事項

※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

ねじの呼び(inch)	最小発注数量

1/8	10個
1/4	10個
3/8	10個
1/2	5個

通常単価(税別) (税込単価)	通常出荷日

2,958円 ( 3,254円 )	9日目
3,255円 ( 3,581円 )	7日目
5,025円 ( 5,528円 )	9日目
8,268円 ( 9,095円 )	7日目

詳細情報

基本情報

基本情報

一回の接続操作で複数の配管を同時に接続。
複数配管の交換時間を大幅に短縮。
【特長】
・2段式レバーの採用により、急な分離による落下事故を防止。
・不用意な離脱を防ぐロック機能付き。
・大流量化を実現（SPカプラ Type A相当）。
・各サイズ2種類のプレートを用意。
・ソケット・プラグともに自動開閉バルブを内蔵。分離時の流体の流出を防止します。
・分離後でもプラグのバルブセンター部が自動復帰して、単体時シールの安定性を考慮しています。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
マルチカプラシステム MAM-A型 4ポート型ソケット
低圧用複数配管型ソケット。適用流体は空気、水。自動開閉バルブ内蔵。取付ねじサイズは、Rc1/2。4ポート型。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
