日東工器

マルチカプラ MAS型ステンレススナップリング固定型プラグ

カタログ |

通常単価(税別): 13,899円～25,652円

税込単価: 15,289円～28,217円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目～

ソケット・プラグのバルブを内蔵した汎用的なスナップリング固定型のMAS型マルチ...

種類
マルチ
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
おねじ取付用
使用流体
水 / 空気 / 油
本体材質
ステンレス(無電解ニッケルりんめっき)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
シール材質
ふっ素ゴム(FKM)
使用温度範囲 (℃)
-20::180
使用圧力範囲 (MPa)
0::7

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

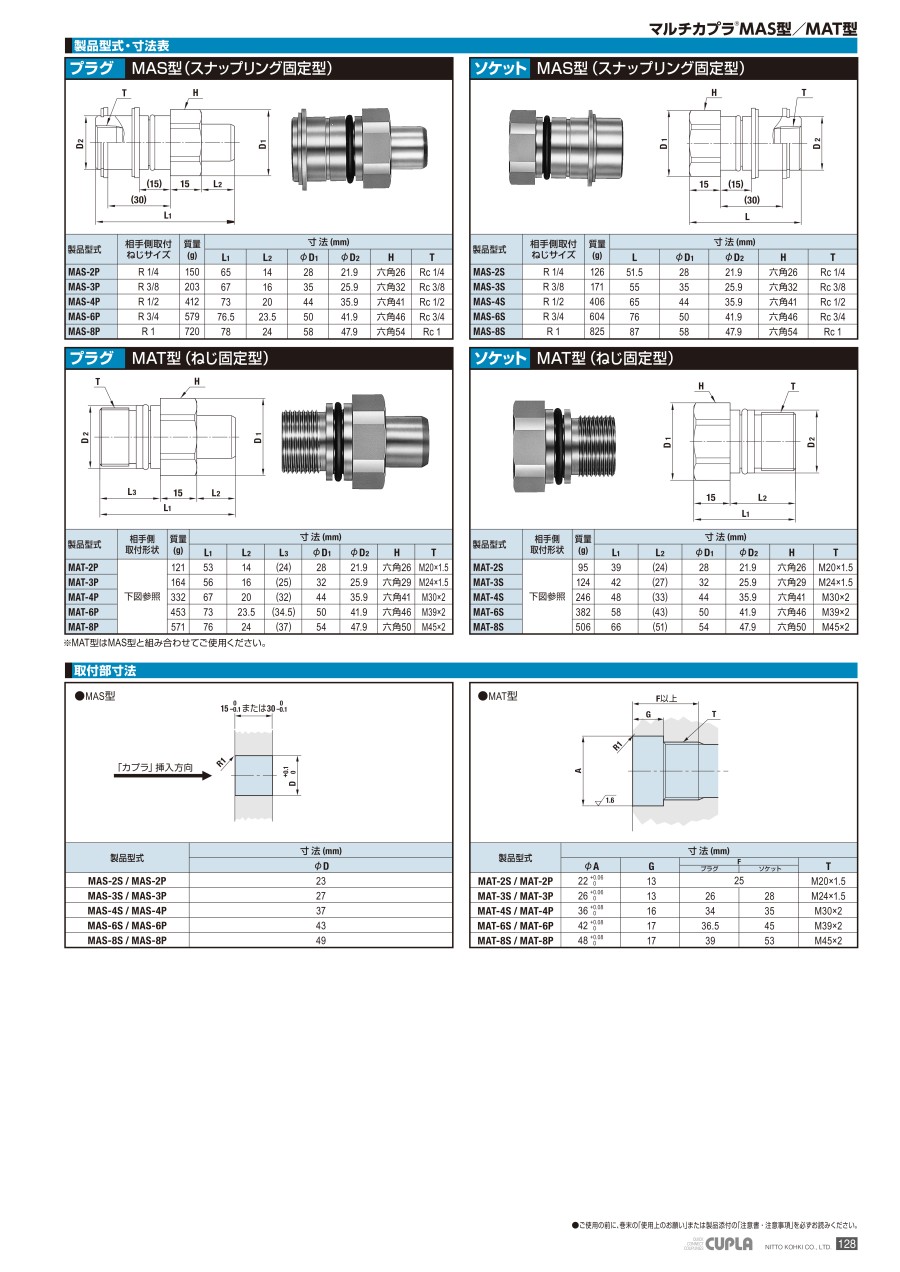

外形図

単位：mm

製品仕様

本体材質	ステンレス鋼（無電解ニッケルりんめっき）
最高使用圧力 MPa｛kgf/cm²｝	7.0｛71｝
耐圧力 MPa｛kgf/cm²｝	10.0｛102｝

-	シール材質	表示記号	使用温度範囲
シール材質使用温度範囲	ふっ素ゴム	FKM（X-100）	-20～+180℃

取り付け部寸法

型番	寸法（mm）
型番	φD
MAS-2P	23
MAS-3P	27
MAS-4P	37
MAS-6P	43
MAS-8P	49

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L₁	L₂	φD₁	φD₂	H	T
MAS-2P	R 1/4	150	65	14	28	21.9	六角26	Rc 1/4
MAS-3P	R 3/8	203	67	16	35	25.9	六角32	Rc 3/8
MAS-4P	R 1/2	412	73	20	44	35.9	六角41	Rc 1/2
MAS-6P	R 3/4	579	76.5	23.5	50	41.9	六角46	Rc 3/4
MAS-8P	R 1	720	78	24	58	47.9	六角54	Rc 1

注意・禁止事項

※ 同一サイズ、MAS型同士またはMAS型とMAT型の接続ができます。MAT型同士の接続は偏心を許容できないため避けてください。
※ 真空用途は接続時使用可能です。
※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

ねじの呼び(inch)	最小発注数量

1/4	1個
3/8	1個
1/2	1個
1	3個

通常単価(税別) (税込単価)	通常出荷日

13,899円 ( 15,289円 )	在庫品1日目当日出荷可能
14,023円 ( 15,425円 )	在庫品1日目当日出荷可能
16,642円 ( 18,306円 )	在庫品1日目当日出荷可能
25,652円 ( 28,217円 )	7日目

詳細情報

基本情報

基本情報

ソケット・プラグのバルブを内蔵した汎用的なスナップリング固定型のMAS型マルチカプラ。一回の接続操作で複数の配管を同時に接続。異なる流体・サイズの複数配管に対応。
【特長】
・油・空圧シリンダを利用して、同時に複数配管を接続および分離する自動化システムに最適です。
・ソケット・プラグともに自動開閉バルブを備えており、分離時の流体の流出を防止します。
・ステンレス以外の材質、バルブレスタイプなどのご要望にも対応できます。（受注生産品）
・プレートへの取り付けはスナップリング固定型とねじ固定型を用意。
・MAS型はソケット・プラグの偏心量をφ0.6mmまで許容することができます。
【用途】
・複数配管をシリンダを利用して接続・分離するシステムに最適。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
マルチカプラ MAS型ステンレススナップリング固定型ソケット
中圧用複数配管型ソケット。油・空圧シリンダを利用し、複数分離接続の自動化に最適。スナップリング固定型。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
