日東工器

マルチカプラ MALC-SP型ステンレス中圧用ねじ込み型プラグ

カタログ |

通常単価(税別): 8,565円～17,066円

税込単価: 9,422円～18,773円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：7 日目

一回の接続操作で複数の配管を同時に接続。接続時の空気混入を抑制。中圧用途に対応...

種類
マルチ
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
めねじ取付用
使用流体
水 / 空気 / 油
本体材質
ステンレス(表面処理：無電解ニッケルりんめっき)
ねじの種類
M（メートルねじ細目）
バルブ構造
両路開閉型
シール材質
ふっ素ゴム(FKM)
使用温度範囲 (℃)
-20::180
使用圧力範囲 (MPa)
0::5

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

中圧用ねじ固定型

形状	プラグ（おす）
シール材質	ふっ素ゴム
特徴	エアレス構造、液だれ防止、大流量、流路双方型
取付部形状	おねじ
使用温度	-20～+180℃
適用流体	空気、作動油、水
バルブ構造	バルブ付き
使用圧力	0～5MPa

取り付け部寸法

型番	寸法（mm）
型番	φD₁	φD₂	φD₃	L₁	L₂	L₃	L₄	T
MALC-2P	24（0～+0.1）	23（0～+0.06）	16	11.5	22	25	28	M20×1.5
MALC-3P	27.6（0～+0.1）	26.6（0～+0.08）	18	11	22	25	29	M24×1.5
MALC-4P	39.5（0～+0.1）	38.5（0～+0.08）	26	15.5	30	33	40.5	M35×1.5
MALC-6P	45（0～+0.1）	44（0～+0.08）	30	20	40	44	51.5	M40×2

規格表

型番	質量（g）	寸法（mm）
型番	質量（g）	L₁	L₂	L₃	φD	H	T
MALC-2P	75	33	（20）	13	28	六角26	M20×1.5
MALC-3P	95	33	（20）	13	32	六角29	M24×1.5
MALC-4P	248	41	（28）	13	45	六角41	M35×1.5
MALC-6P	369	50.5	（37.5）	13	50	六角46	M40×2

注意・禁止事項

※ 取り付け形状に関係なく、ソケットとプラグの同一サイズでの接続ができます。
※ 単体時および接続時ともに真空用途には使用できません。
※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

ねじの呼び(M)	接続ねじ種類	最小発注数量

20	ピッチ 1.5	5個
24	ピッチ 1.5	5個
35	ピッチ 1.5	5個
40	ピッチ 2	3個

通常単価(税別) (税込単価)	通常出荷日

8,565円 ( 9,422円 )	19日目
10,834円 ( 11,917円 )	7日目
13,568円 ( 14,925円 )	7日目
17,066円 ( 18,773円 )	7日目

詳細情報

基本情報

基本情報

一回の接続操作で複数の配管を同時に接続。接続時の空気混入を抑制。中圧用途に対応。
【特長】
・従来のマルチカプラに比べて、約2倍の大流量化を実現。取り付けプレートの小型化に貢献します。（※流量のアップ率はサイズにより異なります。）
・従来のマルチカプラではφ0.6mmまでの許容偏心量でしたが、MALC型ではφ2mmまでの許容偏心量を実現しました。
・特殊なバルブ形状により、2MPaまでの加圧接続が可能です。
・全サイズで接続時のプレート間寸法を30mmに統一しているため、同じプレートにどのサイズでも取り付けて使用することができます。
・液だれ低減バルブ構造の採用により、液だれ・空気混入を抑制します。
・本体はステンレス製。環境負荷の軽減対策に努めています。

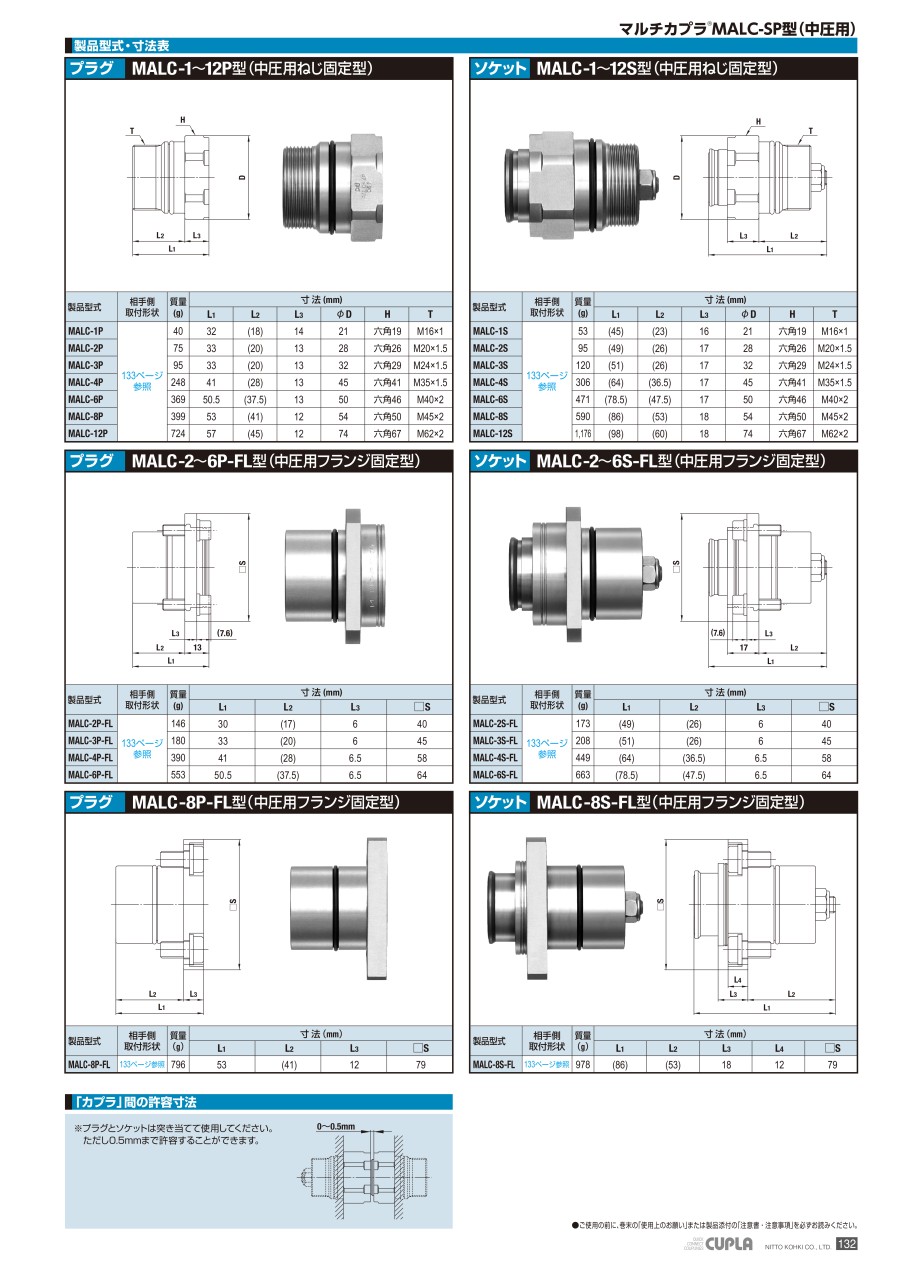

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
マルチカプラ MALC-SP型ステンレス中圧用ねじ込み型ソケット
中圧用複数配管型ソケット。分離接続の自動化に最適。液だれ低減型バルブ内蔵。2MPaまで加圧接続可能。ねじ固定型。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
