マルチカプラ MALC-HSP型 鋼鉄（高圧用ねじ固定型） ソケット
- 通常単価(税別)
- 15,370円～28,938円
- 税込単価
- 16,907円～31,832円
一回の接続操作で複数の配管を同時に接続。接続時の空気混入を抑制。高圧用途に対応。【特長】・従来のマルチ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

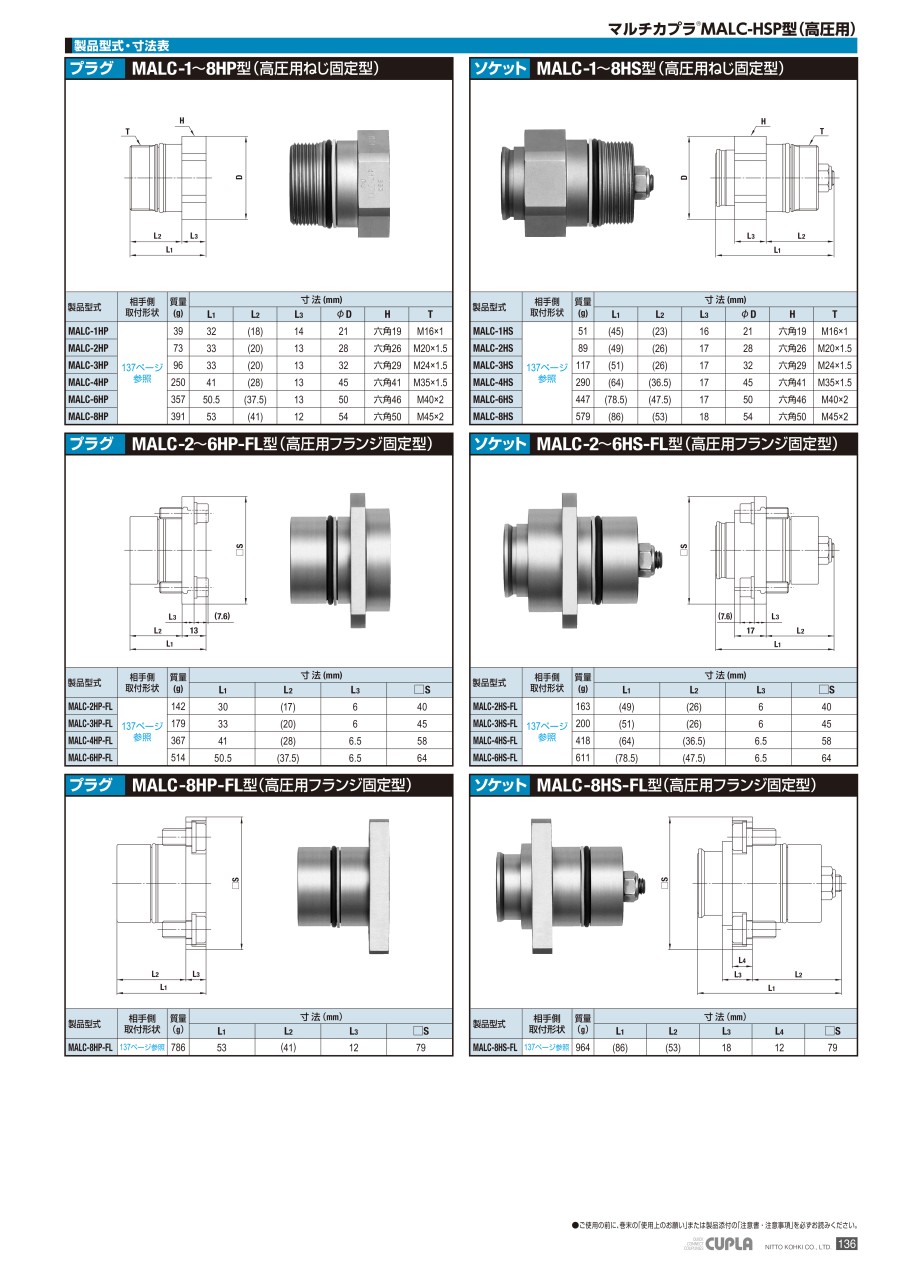

外形図
製品仕様
外観
カプラ間の許容寸法図（0～0.5mm）
※プラグとソケットは突き当てて使用してください。但し0.5mmまで許容することができます。
取付部寸法
| 型番 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φD1 | φD2 | φD3 | L1 | L2 | L3 | L4 | L5 | T | A | |
| MALC-2HS | 23 0～+0.1 | 22 0～+0.06 | 16 | 2.8 0～+0.2 | 11 | 22 | 25 | 28 | M20×1.5 | R0.5 |
| MALC-3HS | 27.1 0～+0.1 | 26 0～+0.08 | 18 | 2.8 0～+0.2 | 11 | 22 | 25 | 29 | M24×1.5 | R0.5 |
| MALC-4HS | 37.7 0～+0.3 | 36.5 0～+0.08 | 26 | 6 ±0.2 | 18 | 30 | 33 | 40.5 | M35×1.5 | R0.5 |
| MALC-6HS | 42.5 0～+0.3 | 41.5 0～+0.08 | 30 | 6 ±0.2 | 23 | 40 | 44 | 51.5 | M40×2 | R0.5 |
規格表
| 型番 | 質量（g） | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | φD | H | T | ||
| MALC-2HS | 89 | （49） | （26） | 17 | 28 | 六角26 | M20×1.5 |
| MALC-3HS | 117 | （51） | （26） | 17 | 32 | 六角29 | M24×1.5 |
| MALC-4HS | 290 | （64） | （36.5） | 17 | 45 | 六角41 | M35×1.5 |
| MALC-6HS | 447 | （78.5） | （47.5） | 17 | 50 | 六角46 | M40×2 |
商品特長詳細
流量-圧力損失特性図
測定条件
- 流体名：作動油
- 温度：30℃±5℃
- 動粘度：32×10-6m2/s
- 密度：0.87×103kg/m3
注意・禁止事項
注意・禁止事項
- 取付形状に関係なく、ソケットとプラグの同一サイズでの接続ができます。
- 単体時および接続時ともに真空用途には使用できません。
- ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,370円 ( 16,907円 ) | 7日目 |
18,762円 ( 20,638円 ) | 7日目 |
23,108円 ( 25,419円 ) | 7日目 |
28,938円 ( 31,832円 ) | 7日目 |
詳細情報
基本情報
一回の接続操作で複数の配管を同時に接続。
接続時の空気混入を抑制。
高圧用途に対応。
【特長】
・従来のマルチカプラに比べて、約2倍の大流量化を実現。取り付けプレートの小型化に貢献します。（※流量のアップ率はサイズにより異なります。）
・従来のマルチカプラではφ0.6mmまでの許容偏心量でしたが、MALC型ではφ2mmまでの許容偏心量を実現しました。
・特殊なバルブ形状により、8MPaまでの加圧接続が可能です。
・全サイズで接続時のプレート間寸法を30mmに統一しているため、同じプレートにどのサイズでも取り付けて使用することができます。
・液だれ低減バルブ構造の採用により、液だれ・空気混入を抑制します。
・特殊鋼の本体・内部部品の表面処理に無電解ニッケルりんめっきを採用。環境負荷の軽減対策に努めています。
