マイクロカプラ 真ちゅう ソケット SCL型（チューブフィッター付き）
- 通常単価(税別)
- 1,788円～2,058円
- 税込単価
- 1,967円～2,264円
チューブフィッター付きの低圧用マイクロカプラ SCL型ソケット。スリーブ外径9...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- チューブフィッタ付
- 使用流体
- 空気
- 本体材質
- 真ちゅう(めっき処理)
- バルブ構造
- 片路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::60
- 使用圧力範囲 (MPa)
- 0::1
商品情報

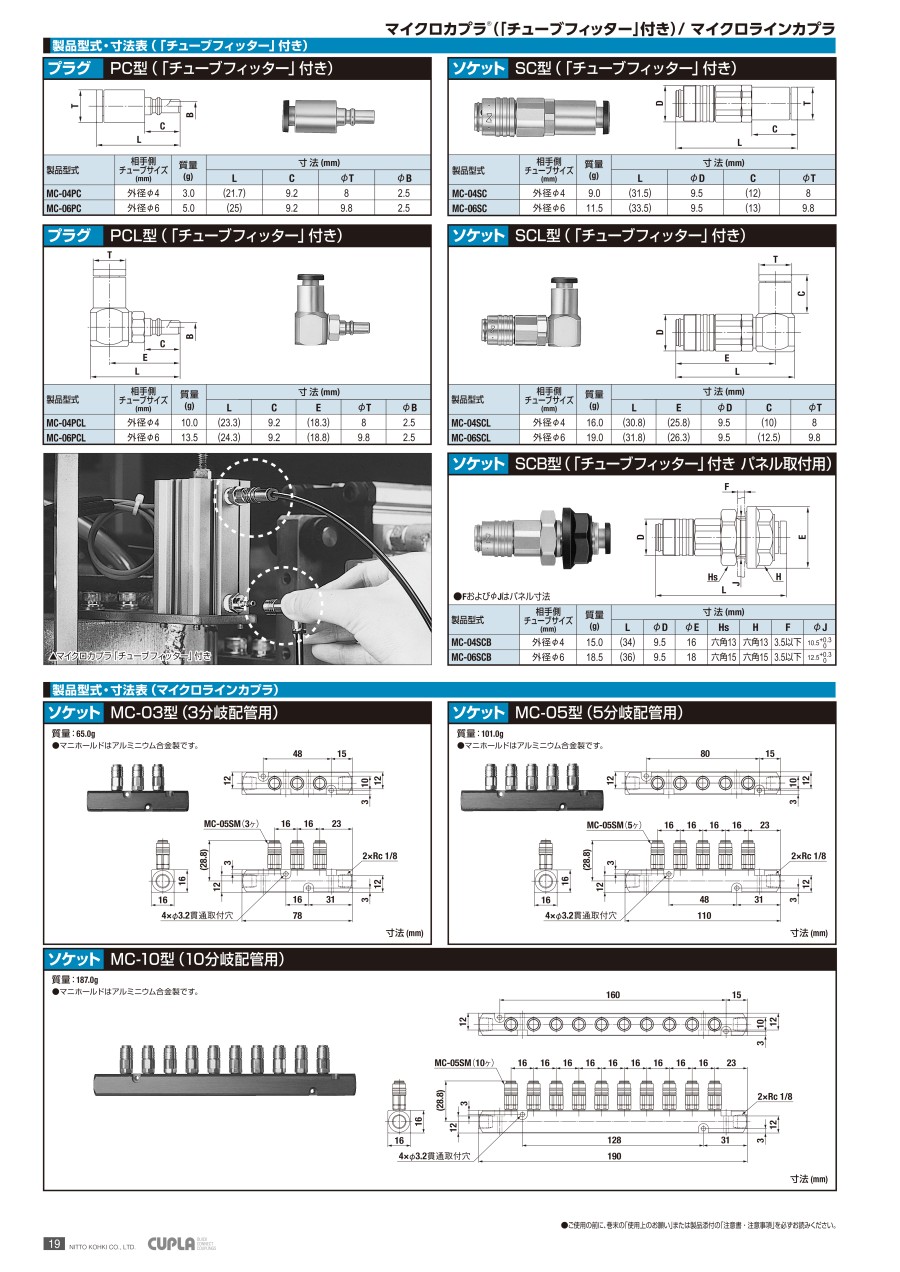

外形図
製品仕様
| 本体材質 | カプラ：真ちゅう（めっき処理） チューブフィッター部：真ちゅう（めっき処理） | |
|---|---|---|
| 取付サイズ | チューブ取付用 （チューブフィッター付き） | チューブ内径φ3・φ4 ポリウレタンチューブ：外径φ4±0.1・φ6±0.1 ポリアミドチューブ：外径φ4（-0.08～+0.05）・φ6（-0.08～+0.05） ふっ素樹脂チューブ：外径φ4±0.05・φ6±0.07 |
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
注）上記の仕様はカプラに関する仕様です。使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。また、チューブフィッター付きのシール材質はニトリルゴムのみです。
真空用途適合性
53.0kPa（400mmHg）
| ソケット単体時 | プラグ単体時 | 接続時 |
|---|---|---|
| - | - | 使用可能 |
最小断面積
| 製品型式 | チューブフィッター付き（4型） | チューブフィッター付き（6型） |
|---|---|---|
| 最小断面積 | 4.9 | 4.9 |
規格表
| 型番 | 相手側チューブサイズ（mm） | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | E | φD | C | φT | |||
| MC-04SCL | 外径φ4 | 16 | （30.8） | （25.8） | 9.5 | （10） | 8 |
| MC-06SCL | 外径φ6 | 19 | （31.8） | （26.3） | 9.5 | （12.5） | 9.8 |
使用例
商品特長詳細
圧力-流量特性図
（測定条件）
- 流体名：空気
- 温度：室温
- チューブサイズ：φ4×2（直径4×2mm）、φ6×4（直径6×4mm）（チューブフィッター付き）
注意・禁止事項
注意・禁止事項
- ※ 流体はソケット側・プラグ側のどちらからでも流せます。
- ※ ソケットとプラグは、取り付け形状にかかわらず接続できます。
- ※ ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
- ※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,058円 ( 2,264円 ) | 在庫品1日目当日出荷可能 |
1,788円 ( 1,967円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
チューブフィッター付きの低圧用マイクロカプラ SCL型ソケット。
スリーブ外径9.5mmの小型・軽量タイプ。押し込むだけのワンタッチ接続。
チューブフィッタータイプは、さらにスムーズ配管が可能。
【特長】
・ソケットにバルブを備えながらスリーブ外径9.5mmの小型。
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
・限られたスペースでの配管作業に適した省スペース設計。
・本体はめっき処理の真ちゅう製とステンレス製で耐食性に優れています。
・幅広い空圧用途に対応できるよう、各種の取り付け形状を標準化。
・マイクロカプラのソケットと接続可能。
