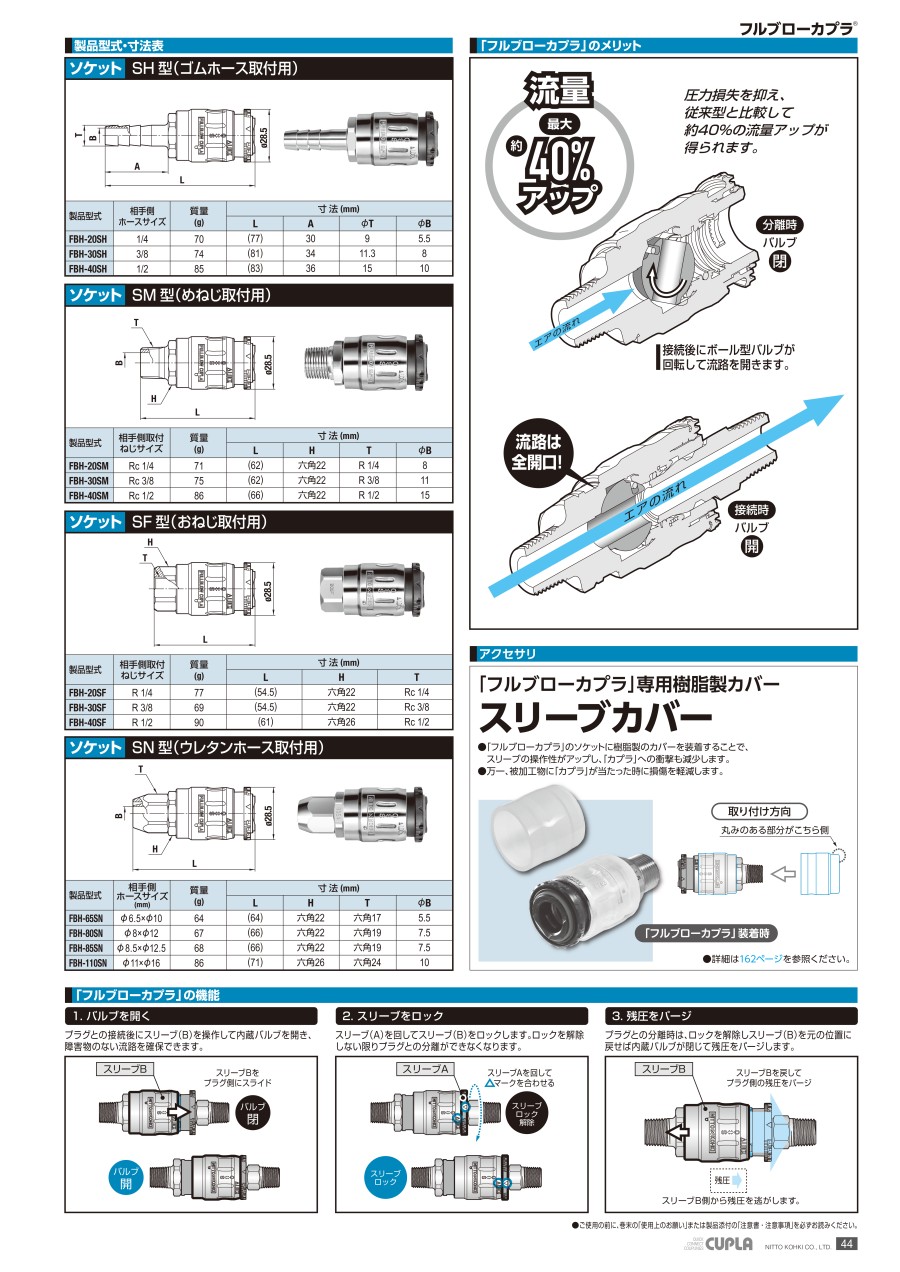

フルブローカプラ アルミニウム ソケット SN型

外形図

製品仕様

推奨締付トルク範囲

• ウレタンホース取付用：9～11N・m｛92～112kgf・cm｝

• ※ ウレタンホース取付用は、ナット端部まで締付けてください。
• ※ ウレタンホース取付用は締め付けを容易にするため、ナット内径（ねじ部およびホース接触部）に鉱物油系グリースを塗布することを推奨します。

互換性

• ハイカプラの10型・17型・20型・30型・40型と接続できます。
• ハイカプラシリーズ、ナットカプラシリーズの各製品と接続できます。

※一部の樹脂製（ハイカプラ250（生産中止））プラグとは互換性がありません。

最小断面積

単位：mm²

構造

構造図

分離時バルブ閉：接続後にボール型バルブが回転して流路を開く

接続時バルブ開：流路は全開口

※画像はシリーズの代表例を記載しています。

機能

1. バルブを開く：プラグとの接続後にスリーブ（B）を操作して内蔵バルブを開き、障害のない流路を確保できる。

2. スリーブをロック：スリーブ（A）を回してスリーブ（B）をロックする。ロックを解除しない限りプラグとの分離ができなくなる。

3. 残圧をパージ：プラグとの分離時は、ロックを解除しスリーブ（B）を元に位置に戻せば内蔵バルブが閉じて残圧をパージする。

※画像はシリーズの代表例を記載しています。

規格表

注意・禁止事項

注意・禁止事項

• 打撃工具・振動工具に直接接続することは避けてください。
• 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
• ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
