日東工器

高圧用フラットフェイスカプラ FF型ソケット（おねじ取付用）

カタログ |

通常単価(税別): 15,370円～38,478円

税込単価: 16,907円～42,326円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

流量が最大で2倍アップし、液だれ低減バルブで大流量を実現した高圧用フラットフェ...

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
おねじ取付用
使用流体
油
本体材質
特殊鋼(ニッケルめっき)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
シール材質
ニトリルゴム(NBR)
使用温度範囲 (℃)
-20::80
使用圧力範囲 (MPa)
0::35

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

FF-3S

FF-4S

FF-6S

FF-8S

本体材質	特殊鋼（無電解ニッケルりんめっき）
取付ねじサイズ	Rc 3/8・Rc 1/2・Rc 3/4・Rc 1
最高使用圧力 MPa｛kgf/cm²｝	35.0｛357｝
耐圧力 MPa｛kgf/cm²｝	52.5｛536｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	NBR（SG）	-20～+80℃	標準材質

推奨最大締め付けトルク値

単位：N・m｛kgf・cm｝

取付ねじサイズ	Rc 3/8	Rc 1/2	Rc 3/4	Rc 1
トルク値	40｛408｝	80｛816｝	150｛1,530｝	250｛2,550｝

最小断面積

単位：mm²

型番	FF-3S×FF-3P	FF-4S×FF-4P	FF-6S×FF-6P	FF-8S×FF-8P
最小断面積	51	106	215	332

接続時の空気混入量

単位：ml

型番	FF-3S×FF-3P	FF-4S×FF-4P	FF-6S×FF-6P	FF-8S×FF-8P
空気混入量	0.018	0.029	0.033	0.080

※使用条件によって異なります

分離時の液だれ量

単位：ml

型番	FF-3S×FF-3P	FF-4S×FF-4P	FF-6S×FF-6P	FF-8S×FF-8P
液だれ量	0.009	0.023	0.031	0.110

※使用条件によって異なります

製品仕様

サイズが異なる場合は接続不可。
フラットフェイスカプラFF型のプラグと接続可能。
流体はソケット側・プラグ側のどちらからでも流せる。
単体時および接続時ともに真空用途は不可。

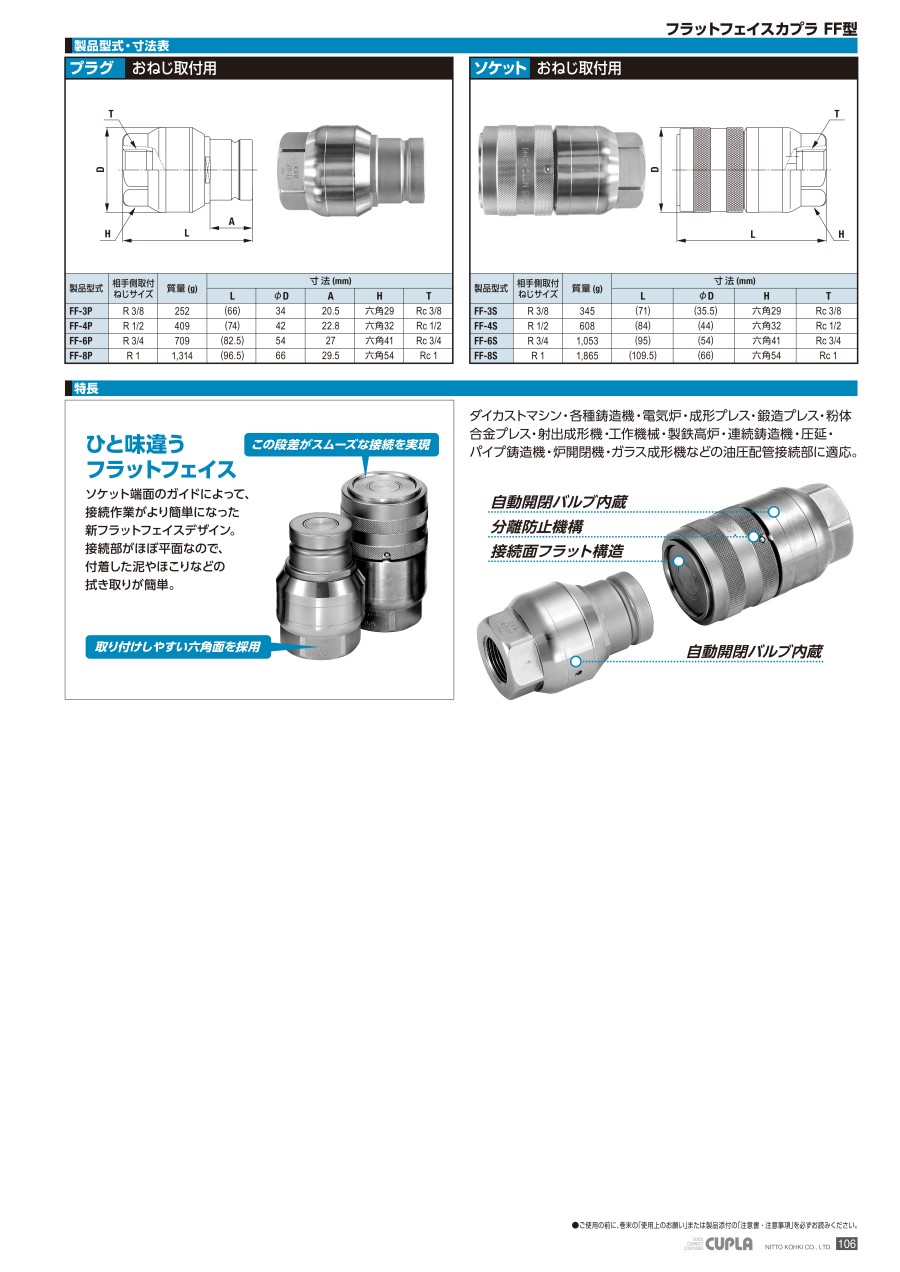

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L	φD	H	T
FF-3S	R 3/8	345	（71）	（35.5）	六角29	Rc 3/8
FF-4S	R 1/2	608	（84）	（44）	六角32	Rc 1/2
FF-6S	R 3/4	1,053	（95）	（54）	六角41	Rc 3/4
FF-8S	R 1	1,865	（109.5）	（66）	六角54	Rc 1

商品特長詳細

特長

ソケット端面のガイドによって、接続作業がより簡単になった新フラットフェイスデザイン。接続部がほぼ平面で、付着した泥やほこりなどの拭き取りが簡単。
取り付けしやすい六角面を採用。
ダイカストマシン・各種鋳造機・電気炉・成形プレス・鍛造プレス・粉体合金プレス・射出成形機・工作機械・製鉄高炉・連続鋳造機・圧延・パイプ鋳造機・炉開閉器・ガラス成形機などの油圧配管接続部に適応。

流量-圧力損失特性図

測定条件

流体名：作動油
温度：30℃±5℃
動粘度：32×10^-6m²/s
密度：0.87×10³kg/m³

注意・禁止事項

※ 加圧状態または、残圧が生じている状態で接続・分離しないでください。
※ 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
※ 詳しい仕様はカタログをご覧ください。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
※ 型番欄には材質の記号も表記しております。

型番リスト

表示件数

型番

ねじの呼び(inch)	最小発注数量

3/8	1個
1/2	1個
3/4	1個
1	1個

通常単価(税別) (税込単価)	通常出荷日

15,370円 ( 16,907円 )	19日目
19,411円 ( 21,352円 )	7日目
23,108円 ( 25,419円 )	7日目
38,478円 ( 42,326円 )	7日目

詳細情報

基本情報

基本情報

流量が最大で2倍アップし、液だれ低減バルブで大流量を実現した高圧用フラットフェイスカプラ。
フラットな接続面でダスト対策。
カプラ分離時の「液だれ」も従来の半分以下に減少。
【特長】
・独自のフラット接続面構造で、カプラ分離時の「液だれ」が従来の半分以下に減少。
・接続時の空気混入を減らして、機器への影響を抑えられます。
・異物・ホコリなどのダスト処理が容易です。
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
・接続時の振動や衝撃による離脱防止対策のため、スリーブ・ロック機構を内蔵しています。
・圧力損失を低く抑える構造で、特に流量が必要な油圧用途に適しています。また、ソケット・プラグともに自動開閉バルブを内蔵し、分離時の流体の流出を防止。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
HSPカプラ鋼鉄 NBR HS型
高圧作動油用鋼鉄製ソケット。自動開閉バルブ内蔵型。シール材にニトリルゴム使用。おねじ取付用／テーパねじ。
日東工器
ハイカプラ200 鋼鉄 SF型（おねじ取付用）
低圧空気用鋼鉄製ソケット。ワンタッチ接続タイプ。圧力損失の少ないバルブ構造で流用アップを実現。おねじ取付用。
日東工器
ハイカプラ小口径鋼鉄 NBR SF型
低圧空気用鋼鉄製ソケット。シール材にニトリルゴムを使用。おねじ取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
