パージハイカプラ PVR型 亜鉛合金 SM型（めねじ取付用）
- 通常単価(税別)
- 4,908円～6,095円
- 税込単価
- 5,399円～6,705円
内圧に関係なく接続がワンタッチ。分離時の不快な反動と音も解消。スリーブロック機...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- めねじ取付用
- 使用流体
- 空気
- 本体材質
- 亜鉛合金ダイカスト・真ちゅう・他
- ねじの種類
- R（管用テーパおねじ）
- バルブ構造
- 片路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::60
- 使用圧力範囲 (MPa)
- 0::1.5
商品情報
外形図
製品仕様
| 本体材質 | 亜鉛合金・真ちゅう・他 | |
|---|---|---|
| 取付サイズ | ねじ用 | Rc 1/2～Rc 1 |
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 2.0｛20｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム 水素添加ニトリルゴム | NBR（SG） | -20～+60℃ | 標準材質 |
推奨最大締付トルク
N・m｛kgf・cm｝
| 取付ねじサイズ | Rc 1/2 | Rc 3/4 | Rc 1 |
|---|---|---|---|
| トルク値 | 30｛306｝ | 50｛510｝ | 65｛663｝ |
最小断面積
単位：mm2
| 型番 | 400PH | 600PH | 800PH | 400PM | 600PM | 800PM | 400PF | 600PF | 800PF |
|---|---|---|---|---|---|---|---|---|---|
| PVR-400SM | 64 | 116 | 116 | 116 | 116 | 116 | 116 | 116 | 116 |
| PVR-600SM | 64 | 116 | 116 | 116 | 116 | 116 | 116 | 116 | 116 |
| PVR-800SM | 64 | 116 | 116 | 116 | 116 | 116 | 116 | 116 | 116 |

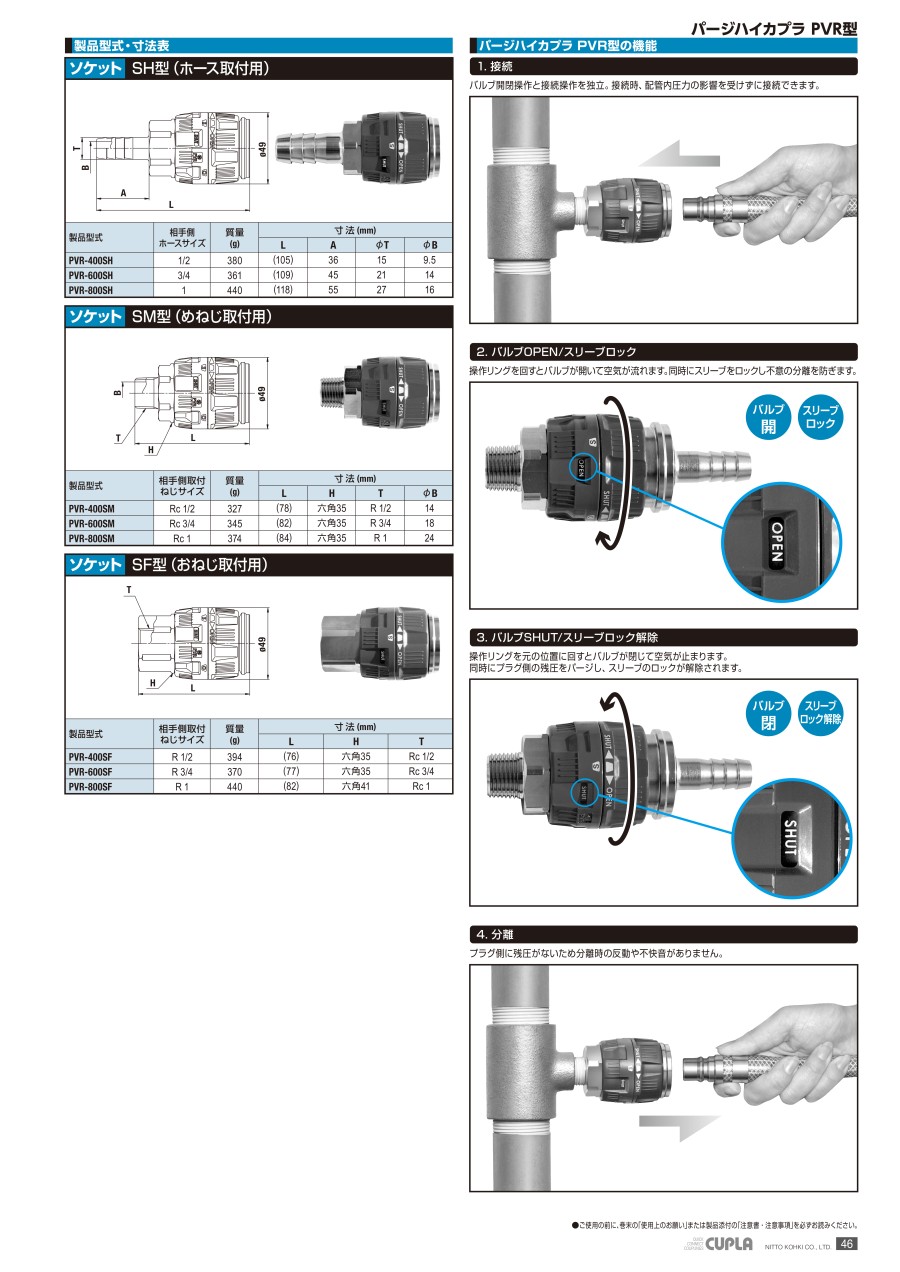

パージハイカプラPVR型の機能
1. 接続：バルブ開閉操作と接続操作を独立。接続時、配管内圧力の影響を受けずに接続できる。
2. バルブOPEN／スリーブロック：操作リングを回すとバルブが開いて空気が流れる。同時にスリーブをロックし不意の分離を防ぐ。（バルブ開／スリーブロック）
3. バルブSHUT／スリーブロック解除：操作リングを元の位置に回すとバルブが閉じて空気が止まる。同時にプラグ側の残圧をパージし、スリーブロックが解除される。（バルブ閉／スリーブロック解除）
4. 分離：プラグ側に残圧がないため分離時の反動や不快音がない。
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | |||
|---|---|---|---|---|---|---|
| L | H | T | φB | |||
| PVR-400SM | Rc 1/2 | 327 | （78） | 六角35 | R 1/2 | 14 |
| PVR-600SM | Rc 3/4 | 345 | （82） | 六角35 | R 3/4 | 18 |
| PVR-800SM | Rc 1 | 374 | （84） | 六角35 | R 1 | 24 |
商品特長詳細
圧力-流量特性図
測定条件
- 流体名：空気
- 温度：室温
注意・禁止事項
注意・禁止事項
- ハイカプラシリーズのプラグ（大口径）と接続できます。
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,908円 ( 5,399円 ) | 在庫品1日目当日出荷可能 |
5,439円 ( 5,983円 ) | 在庫品1日目当日出荷可能 |
6,095円 ( 6,705円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
内圧に関係なく接続がワンタッチ。
分離時の不快な反動と音も解消。
スリーブロック機能の安心設計。
【特長】
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。ソケットの内圧の影響を受けません。
・不意の離脱を防止するスリーブロック機能を内蔵。
・スリーブロックと同時にバルブが開き空気が流れます。
・分離時はスリーブロック解除とともにバルブが閉じ、プラグ側の残圧を排気、不快音や反動を解消。
・接続状態のままでバルブの開閉操作が可能。
・従来型と比べ約20%の流量UP。（ハイカプラ400SM比）
・ハイカプラのプラグ（400型・600型・800型）と接続可能。
・流体はソケット側からプラグ側に流します。
・単体時および接続時ともに真空用途には使用できません。
