日東工器

ハイパーHSPカプラ鋼鉄 NBR HS型

カタログ |

通常単価(税別): 4,737円～15,688円

税込単価: 5,211円～17,257円

通常出荷日：在庫品1日目当日出荷可能

パージ機能で接続作業時に面倒な残圧処理をカット。油圧配管の頻繁な接続作業の効率化を実現。【特長】・油圧...

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

製品仕様

本体材質	特殊鋼（ニッケルめっき）
取付ねじサイズ	Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1
最高使用圧力 MPa｛kgf/cm²｝	20.6｛210｝
耐圧力 MPa｛kgf/cm²｝	31.0｛316｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	NBR（SG）	-20～+80℃	標準材質

推奨最大締付けトルク

N・m｛kgf・cm｝

取付ねじサイズ	Rc 1/4	Rc 3/8	Rc 1/2	Rc 3/4	Rc 1
トルク値	28｛286｝	45｛459｝	90｛918｝	100｛1,020｝	180｛1,836｝

最小断面積

単位：mm²

型番	2HS-PV	3HS-PV	4HS-PV	6HS-PV	8HS-PV
最小断面積	21	37	77	77	203

接続時の空気混入量

単位：ml

型番	2HS-PV	3HS-PV	4HS-PV	6HS-PV	8HS-PV
空気混入量	0.7	1.9	3.5	3.5	12.4

※使用条件によって異なります

残圧時接続荷重（参考）

単位：N

残圧力／型番	2HS-PV	3HS-PV	4HS-PV	6HS-PV	8HS-PV
5.0MPa時	50	85	85	85	100
10.0MPa時	70	85	85	85	130
15.0MPa時	100	100	100	100	170

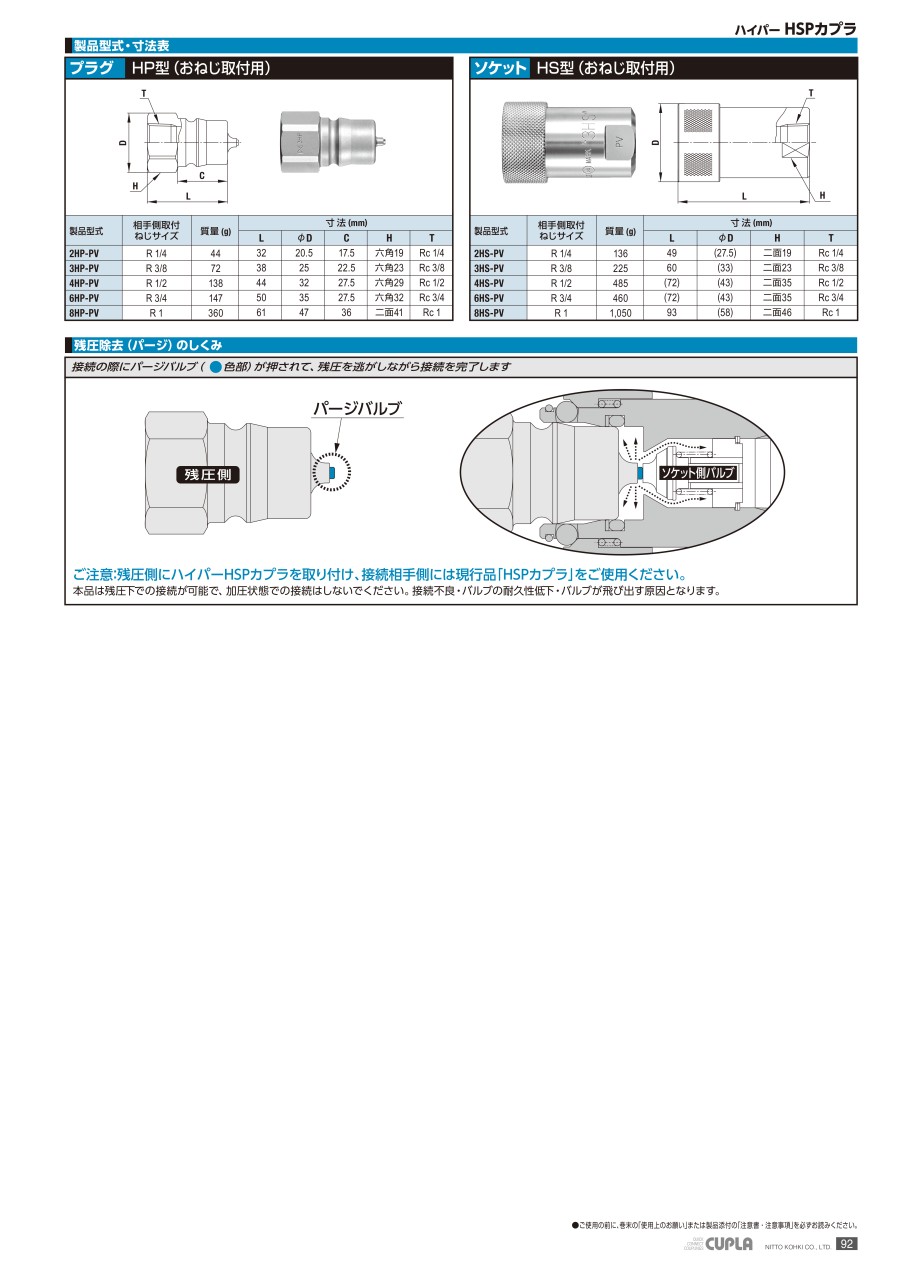

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L	φD	H	T
2HS-PV	R 1/4	136	49	（27.5）	二面19	Rc 1/4
3HS-PV	R 3/8	225	60	（33）	二面23	Rc 3/8
4HS-PV	R 1/2	485	（72）	（43）	二面35	Rc 1/2
6HS-PV	R 3/4	460	（72）	（43）	二面35	Rc 3/4
8HS-PV	R 1	1,050	93	（58）	二面46	Rc 1

商品特長詳細

残圧除去（パージ）のしくみ

ご注意：残圧側にハイパーHSPカプラを取り付け、接続相手側には現行品・HSPカプラをご使用ください。本品は残圧下での接続が可能で、加圧状態での接続はしないでください。接続不良・バルブの耐久性低下・バルブが飛び出す原因となります。

型番リスト

表示件数

型番

ねじの呼び(inch)	最小発注数量

1/4	1個
3/8	1個
1/2	1個
3/4	1個
1	1個

通常単価(税別) (税込単価)	通常出荷日

4,737円 ( 5,211円 )	在庫品1日目当日出荷可能
5,524円 ( 6,076円 )	在庫品1日目当日出荷可能
7,219円 ( 7,941円 )	在庫品1日目当日出荷可能
7,559円 ( 8,315円 )	在庫品1日目当日出荷可能
15,688円 ( 17,257円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

パージ機能で接続作業時に面倒な残圧処理をカット。油圧配管の頻繁な接続作業の効率化を実現。
【特長】
・油圧配管の接続作業時に残圧がある場合でもスムーズな接続が可能です。
・パージ機能で接続時に面倒な残圧処理作業をカット。
・プラグ・ソケットともに自動開閉バルブを内蔵し、分離時の流体の流出を防止します。
・現行品の「HSPカプラ」と接続。
・流体はソケット側・プラグ側のどちらからでも流せます。
【用途】
・圧力損失を低く抑える構造で、特に流量が必要な油圧用途に適している。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
HSPカプラ鋼鉄 NBR HS型
高圧作動油用鋼鉄製ソケット。自動開閉バルブ内蔵型。シール材にニトリルゴム使用。おねじ取付用／テーパねじ。
日東工器
ハイカプラ200 鋼鉄 SF型（おねじ取付用）
低圧空気用鋼鉄製ソケット。ワンタッチ接続タイプ。圧力損失の少ないバルブ構造で流用アップを実現。おねじ取付用。
日東工器
ハイカプラ小口径鋼鉄 NBR SF型
低圧空気用鋼鉄製ソケット。シール材にニトリルゴムを使用。おねじ取付用。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
