ハイカプラBL ステンレス SH型

カタログ |

通常単価(税別): 3,679円～4,399円

税込単価: 4,047円～4,839円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

スリーブに溝・ソケット本体にストッパを装備。カプラ接続後、スリーブを回すだけで...

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
ホース取付用
使用流体
水 / 空気
本体材質
ステンレス(SUS304)
バルブ構造
片路開閉型
シール材質
ニトリルゴム(NBR)
使用温度範囲 (℃)
-20::80
使用圧力範囲 (MPa)
0::1.5
本体材質詳細
SUS304

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

仕様

本体材質		ステンレス鋼（SUS 304）
取付サイズ	ホース取付用	1/4～1/2ホース
最高使用圧力 MPa｛kgf/cm²｝		1.5｛15｝
耐圧力 MPa｛kgf/cm²｝		2.0｛20｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	NBR（SG）	-20～+80℃	標準材質

最小断面積

単位：mm²

ソケット	プラグ
ソケット	17PH	20PH	30PH	40PH	10PM	20PM	30PM	40PM	20PF	30PF	40PF
20SH-BL	16	20	20	20	13	20	20	20	20	20	20
30SH-BL	16	20	33	33	13	33	33	33	33	33	33
40SH-BL	16	20	33	33	13	33	33	33	33	33	33

接続時、スリーブロック時の使用

接続時（スリーブの溝とストッパの位置を合わせてスリーブを矢印方向にスライドさせた状態でプラグと接続）

※便宜上、イラストのストッパに青色を付けています。

スリーブロック時（スリーブの溝とストッパの位置を合わせない限り分離できなくなる）

※分離時はスリーブの溝とストッパの位置を合わせた状態でスリーブをスライドさせてください。

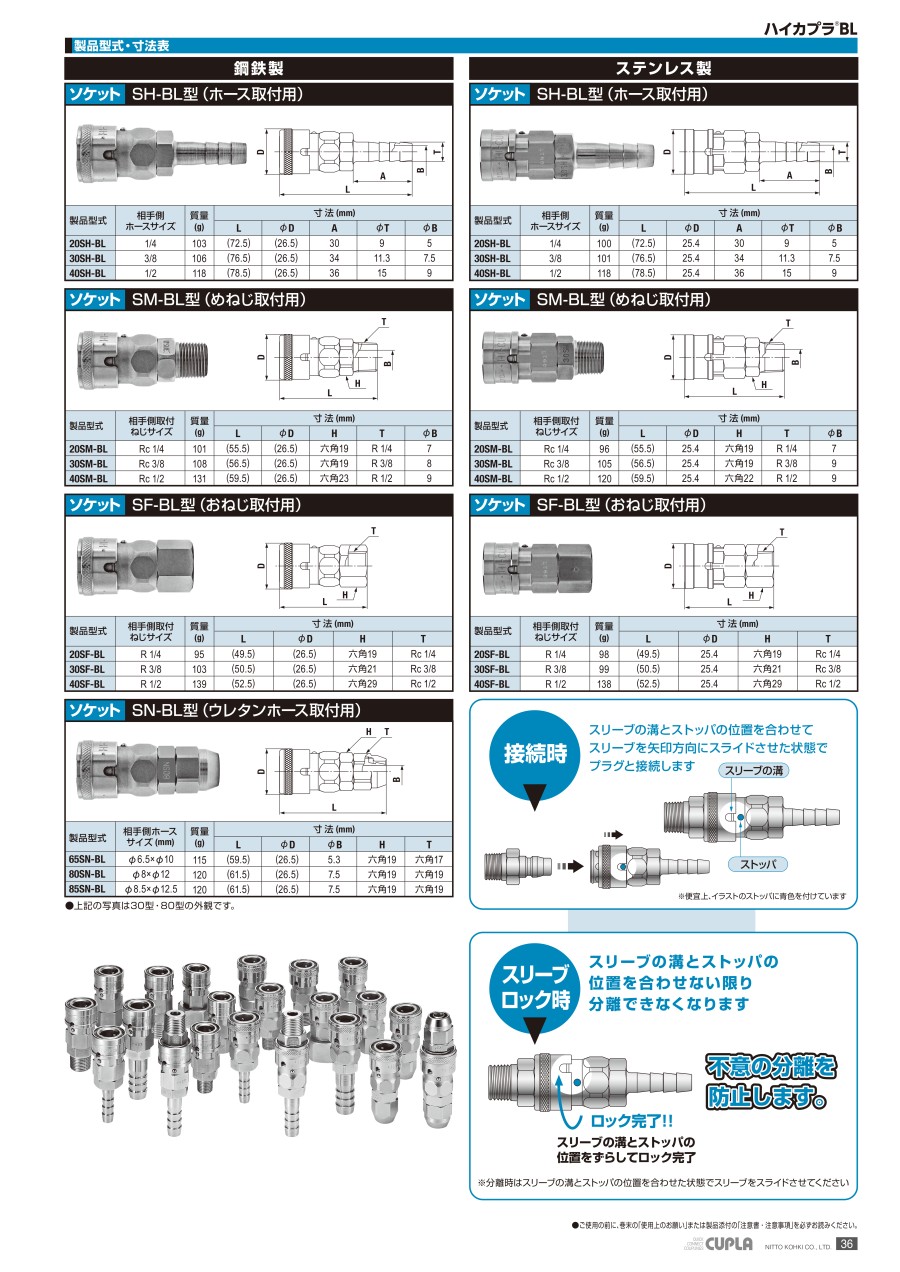

規格表

型番	相手側ホースサイズ	質量（g）	寸法（mm）
型番	相手側ホースサイズ	質量（g）	L	φD	A	φT	φB
20SH-BL	1/4	100	（72.5）	25.4	30	9	5
30SH-BL	3/8	101	（76.5）	25.4	34	11.3	7.5
40SH-BL	1/2	118	（78.5）	25.4	36	15	9

注意・禁止事項

※ 流体はソケット側からプラグ側に流します。
※ 10型、17型、20型、40型は取り付け形状に関係なくソケットとプラグの接続が可能です。
※ ハイカプラシリーズの各製品と接続できます。
※ 単体時および接続時ともに真空用途には使用できません。
※ ご使用前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

型番リスト

表示件数

型番

20SH-BL-SUS-NBR

30SH-BL-SUS-NBR

40SH-BL-SUS-NBR

相手側ホースサイズ　

(インチ)

最小発注数量

1/4"	10個
3/8"	10個
1/2"	10個

通常単価(税別) (税込単価)	通常出荷日

3,679円 ( 4,047円 )	9日目
3,746円 ( 4,121円 )	9日目
4,399円 ( 4,839円 )	9日目

詳細情報

基本情報

基本情報

スリーブに溝・ソケット本体にストッパを装備。
カプラ接続後、スリーブを回すだけで簡単・確実にロック。
【特長】
・スリーブロックで接続後の不意の離脱を防止。
・工場内の空気配管から空気工具のホース接続用まで、汎用性に優れたカプラです。
・空気には鋼鉄製、水にはステンレス製が適しています。
・ただし、分離時にプラグ側の流体が流出しますのでご注意ください。
・鋼鉄製の重要な構成部品には熱処理を施し強度を向上。
・特に耐摩耗・耐久性に優れています。
・幅広い空圧用途に対応できるよう豊富な本体材質・サイズ・取り付け形状を標準化しています。
・ウレタンホース取り付け用は、ホースバンドが不要です。
・SH-BL型。
【用途】
・ホース取り付け用。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
TSPカプラステンレス FKM TSH型
中圧用SUS304製ソケット。バルブレスで高粘度流体に最適。シール材にふっ素ゴム使用。ホース取付用。
日東工器
ハイカプラ大口径ステンレス NBR ソケット SH型（ホース取付用）
低圧用SUS304製ソケット。大口径タイプ。適用流体は空気、水。シール材にニトリルゴムを使用。ホース取付用。
日東工器
ナットカプラステンレス SN型（ウレタンホース取付用）
低圧用。ウレタンホース取付用SUS304製ソケット。適用流体は空気、水。ホースバンド不要でホース装着が可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
