スーパーカプラ 鋼鉄 SN型（ウレタンホース取付用）
- 通常単価(税別)
- 1,380円
- 税込単価
- 1,518円
ワンタッチ接続で優れた操作性を発揮するウレタンホース取付用スーパーカプラ。軽量...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- ナット締込タイプ
- 使用流体
- 空気
- 本体材質
- 鋼鉄(クロムめっき)
- バルブ構造
- 片路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::80
- 使用圧力範囲 (MPa)
- 0::1
商品情報
外形図
製品仕様
| 本体材質 | カプラ：鋼鉄（クロムめっき）・アルミニウム合金 チューブフィッター部：真ちゅう（ニッケルめっき） | |
|---|---|---|
| 取付サイズ | ホース取付用 | ウレタンホース：φ5（直径5mm）×φ8（直径8mm）・φ6.5（直径6.5mm）×φ10（直径10mm） |
| 最高使用圧力 MPa｛kgf/cm2｝ | 1.0｛10｝ | |
| 耐圧力 MPa｛kgf/cm2｝ | 1.5｛15｝ | |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
※上記の仕様はカプラに関する仕様です。
使用するチューブの材質および温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。
真空用途適合性
- 単体時および接続時ともに真空用途には使用できない。

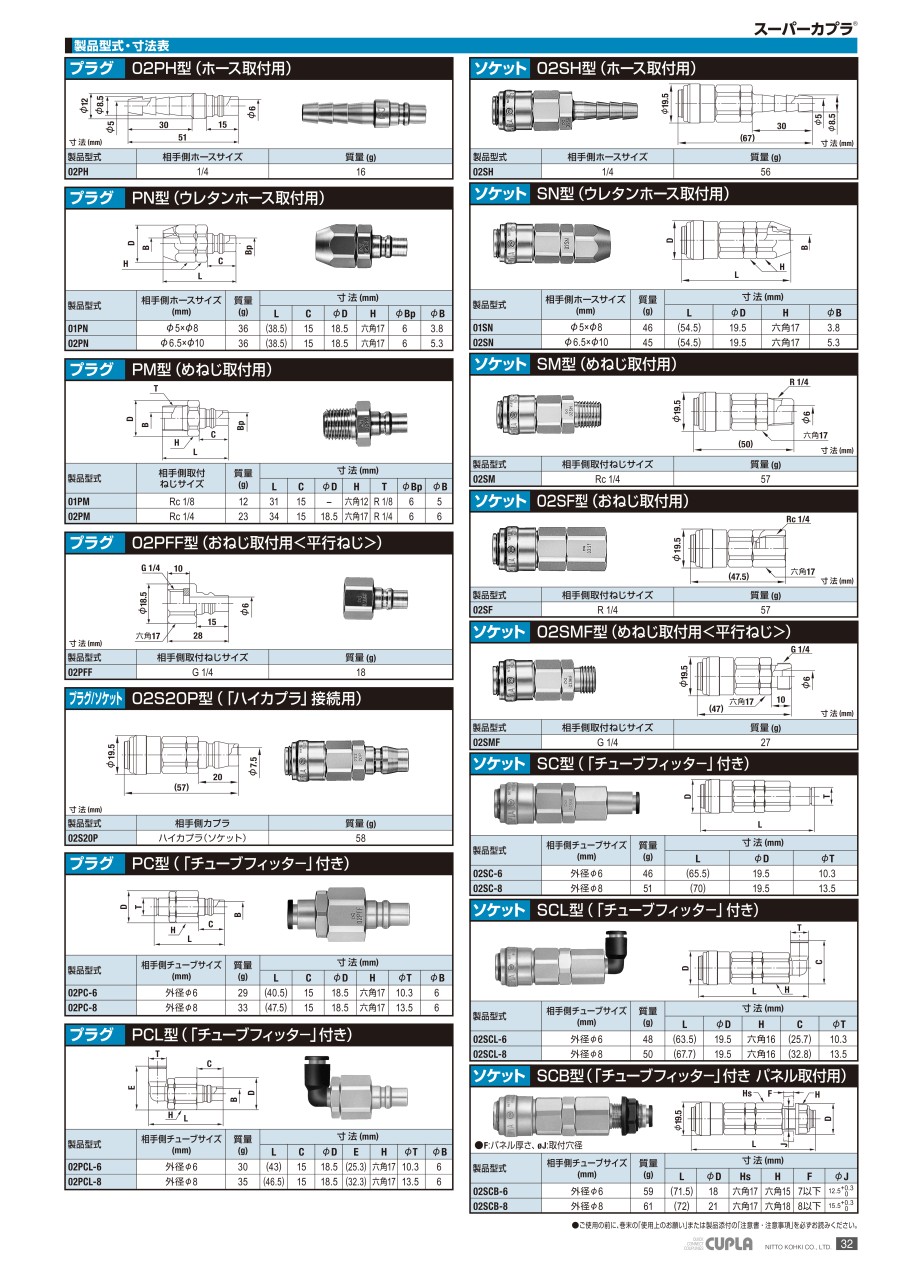

規格表
| 型番 | 相手側ホースサイズ（mm） | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | A | φD | H | φB | |||
| 01SN | φ5（直径5mm）×φ8（直径8mm） | 45.8 | （54.5） | 17 | 19.5 | 六角17 | 3.8 |
| 02SN | φ6.5（直径6.5mm）×φ10（直径10mm） | 44.4 | （54.5） | 17 | 19.5 | 六角17 | 5.3 |
商品特長詳細
流体の流れ方向
圧力／流量特性図
測定条件
- 流体名：空気
- 温度：室温
- チューブサイズ：φ6×4（直径6×4mm）、φ8×6（直径8×6mm）チューブフィッター付き
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチ接続で優れた操作性を発揮するウレタンホース取付用スーパーカプラ。
軽量設計だからハンドツールとベストマッチ。ワンタッチ接続で優れた操作性を発揮。
【特長】
・ハンドツールの手元接続に適した軽量設計。軽量化のため一部本体材質にアルミニウムを採用しています。
・プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
・幅広い空圧用途に対応できるよう、各種の取り付け形状を標準化 しています。
・チューブフィッター付きもご用意しています。
・流体はソケット側・プラグ側のどちらからでも流せます。
・互換性：ソケットとプラグは取付形状およびサイズにかかわらず接続できる。
・※金型カプラと接続できます。
