TSPカプラ 鋼鉄 NBR TSM型
- 通常単価(税別)
- 1,824円～21,094円
- 税込単価
- 2,006円～23,203円
バルブレス構造で幅広い用途・状況に対応できるカプラ。バルブレス構造なので高粘度...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- ソケット(メス)
- 接続部の種類
- めねじ取付用
- 使用流体
- 空気 / 油 / 不活性ガス
- 本体材質
- 鋼鉄(ニッケルめっき)
- ねじの種類
- R（管用テーパおねじ）
- バルブ構造
- 両路開放型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::80
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
外観
仕様
| シリーズ名 | TSPカプラ 鋼鉄製 |
|---|---|
| 形状 | ソケット（めす） |
| シール材質 | ニトリルゴム |
| 特徴 | スタンダード型 |
| 取付部形状 | おねじ |
| 使用温度 | -20～+80℃ |
| 適用流体 | ガス／ 空気／ 作動油 |
|---|---|
| 使用圧力 | 0～7.5MPa |
| 取付部サイズ | 1/4 |
| 真空用途適合性 | 接続時使用可 |

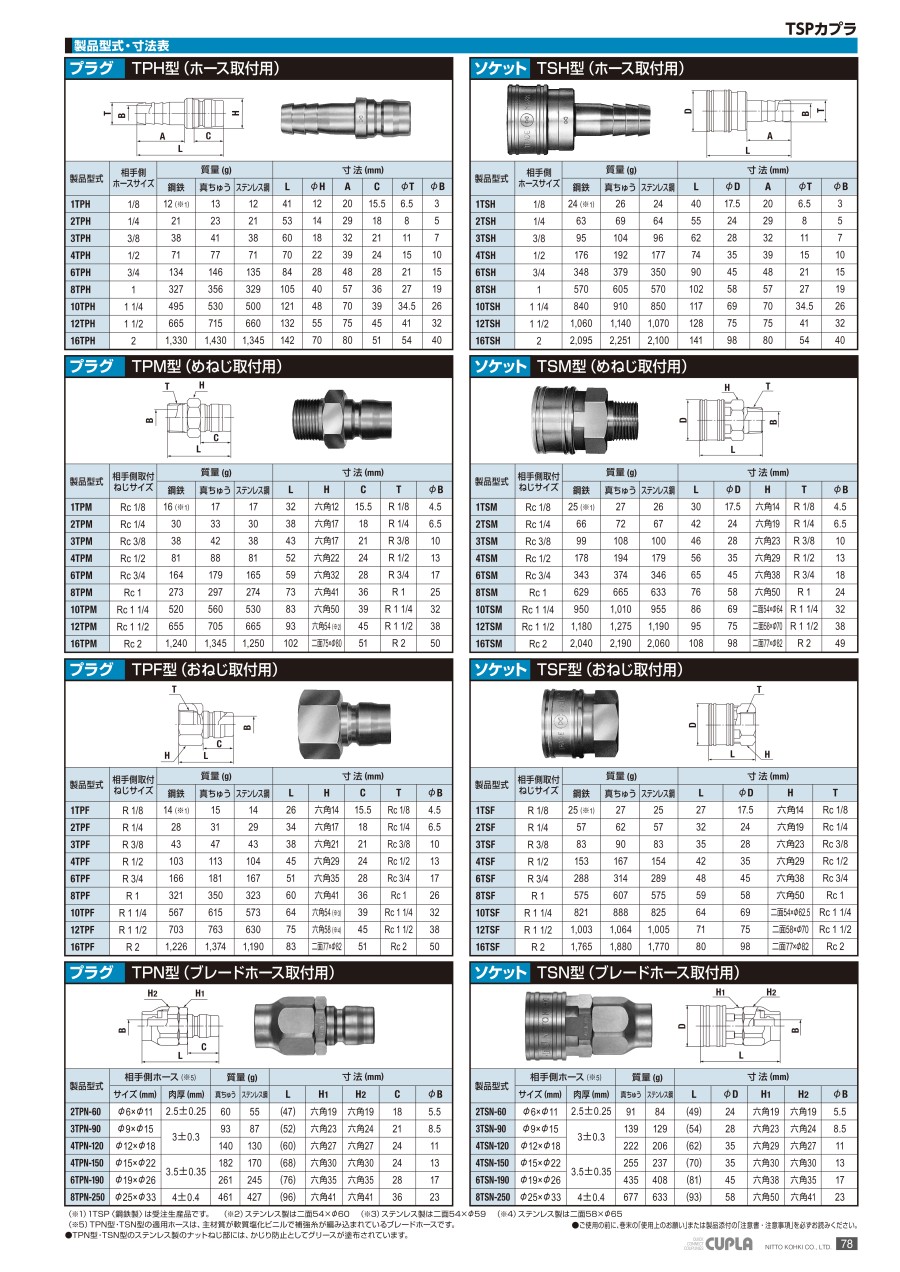

規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| 鋼鉄 | L | φD | H | T | φB | ||
| 1TSM | Rc 1/8 | 25 | 30 | 17.5 | 六角14 | R 1/8 | 4.5 |
| 2TSM | Rc 1/4 | 66 | 42 | 24 | 六角19 | R 1/4 | 6.5 |
| 3TSM | Rc 3/8 | 99 | 46 | 28 | 六角23 | R 3/8 | 10 |
| 4TSM | Rc 1/2 | 178 | 56 | 35 | 六角29 | R 1/2 | 13 |
| 6TSM | Rc 3/4 | 343 | 65 | 45 | 六角38 | R 3/4 | 18 |
| 8TSM | Rc 1 | 629 | 76 | 58 | 六角50 | R 1 | 24 |
| 10TSM | Rc 1 1/4 | 950 | 86 | 69 | 二面54×φ64 | R 1 1/4 | 32 |
| 12TSM | Rc 1 1/2 | 1,180 | 95 | 75 | 二面58×φ70 | R 1 1/2 | 38 |
| 16TSM | Rc 2 | 2,040 | 108 | 98 | 二面77×φ82 | R 2 | 49 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,824円 ( 2,006円 ) | 在庫品1日目当日出荷可能 |
2,404円 ( 2,644円 ) | 在庫品1日目当日出荷可能 |
3,233円 ( 3,556円 ) | 在庫品1日目当日出荷可能 |
4,226円 ( 4,649円 ) | 在庫品1日目当日出荷可能 |
6,938円 ( 7,632円 ) | 在庫品1日目当日出荷可能 |
10,579円 ( 11,637円 ) | 7日目 |
14,946円 ( 16,441円 ) | 19日目 |
21,094円 ( 23,203円 ) | 7日目 |
詳細情報
基本情報
バルブレス構造で幅広い用途・状況に対応できるカプラ。
バルブレス構造なので高粘度の流体に適応。
豊富な本体材質・サイズ・取り付け形状。
ブレードホース取り付け用もラインアップ。
【特長】
・バルブレス構造なので圧力損失を大幅に低減、大流量が得られます。
・粘度の高い流体（グリースなど）に適しています。
・幅広い用途・状況に対応できるよう各種の本体材質、サイズ、取り付け形状を標準化しています。
