700Rカプラ プラグ（おねじ取付用）
- 通常単価(税別)
- 5,777円～11,918円
- 税込単価
- 6,355円～13,110円
最高使用圧力68.6MPa耐圧力98MPaの高圧用カプラ。独自のリングロック方...
詳細情報を確認する- 種類
- 標準
- プラグ（おす）/ソケット（めす）
- プラグ(オス)
- 接続部の種類
- おねじ取付用
- 使用流体
- 油
- 本体材質
- 特殊鋼(ニッケルめっき)
- ねじの種類
- Rc（管用テーパめねじ）
- バルブ構造
- 両路開閉型
- シール材質
- ニトリルゴム(NBR)
- 使用温度範囲 (℃)
- -20::80
- 使用圧力範囲 (MPa)
- 0::68.6
商品情報

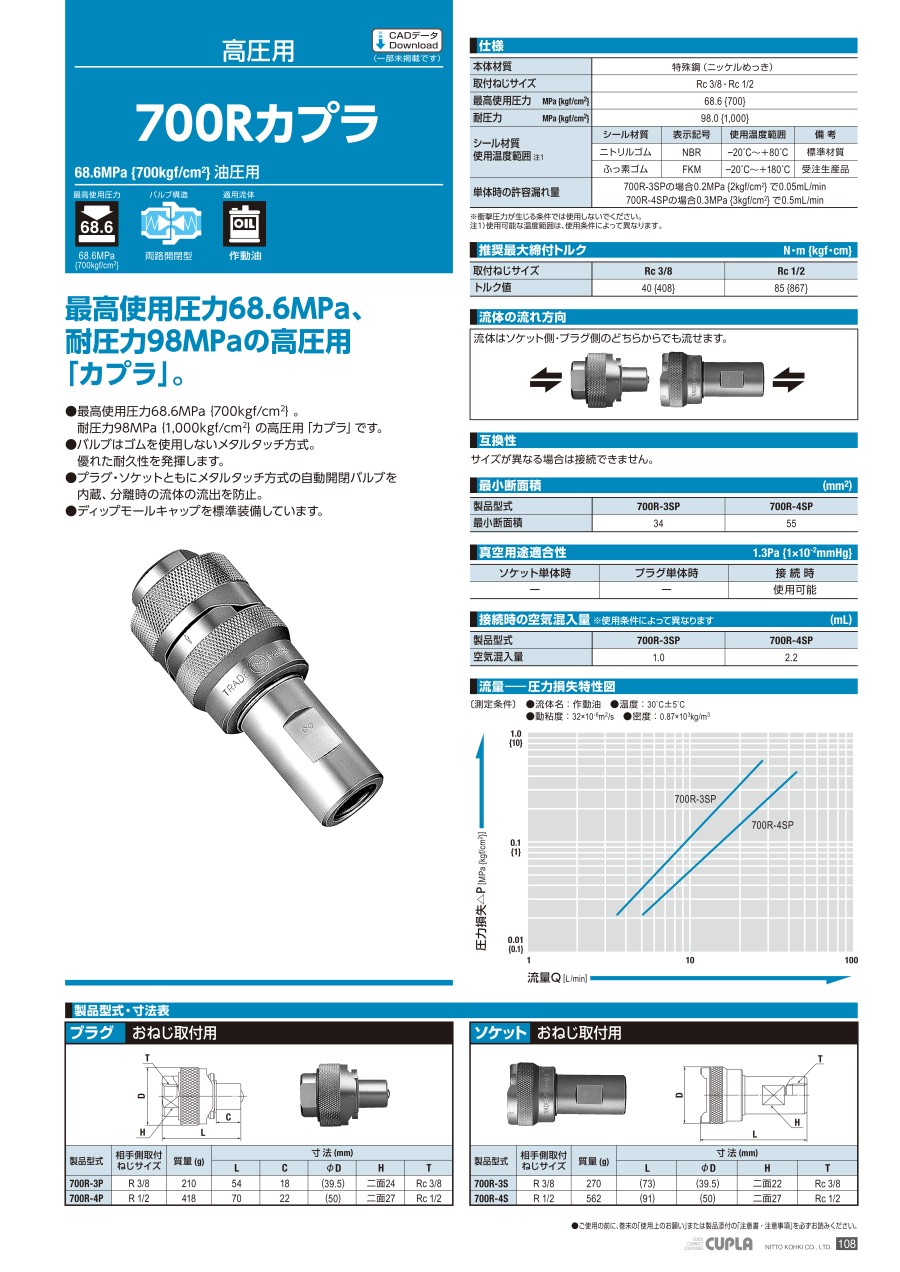

外形図
製品仕様
外観
| 本体材質 | 特殊鋼（ニッケルめっき） |
|---|---|
| 取付ねじサイズ | Rc 3/8 |
| 耐圧力 MPa｛kgf/cm2｝ | 98.0｛1,000｝ |
| - | シール材質 | 表示記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ニトリルゴム | NBR（SG） | -20～+80℃ | 標準材質 |
| 単体時の許容漏れ量 | 700R-3SPの場合0.2MPa｛2kgf/cm2｝で0.05mL/min | |||
真空用途適合性
1.3Pa｛1×10-2mmHg｝
| ソケット単体時 | プラグ単体時 | 接続時 |
|---|---|---|
| - | - | 使用可能 |
規格表
| 型番 | 相手側取付ねじサイズ | 質量（g） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|---|
| L | C | φD | H | T | |||
| 700R-3P | R 3/8 | 210 | 54 | 18 | （39.5） | 二面24 | Rc 3/8 |
注意・禁止事項
注意・禁止事項
- 700Rカプラのソケット（700R-3S）と接続できます。
- 流体はソケット側・プラグ側のどちらからでも流せます。
- 詳しい仕様はカタログをご覧ください。
- 型番欄には材質の記号も表記しております。
- 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
- ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,777円 ( 6,355円 ) | 7日目 |
11,918円 ( 13,110円 ) | 7日目 |
詳細情報
基本情報
最高使用圧力68.6MPa耐圧力98MPaの高圧用カプラ。独自のリングロック方式で接続状態での振動・衝撃にも対応。
【特長】
・最高使用圧力68.6MPa｛700kgf/cm2｝。
・耐圧力98MPa｛1,000kgf/cm2｝の高圧用カプラです。
・バルブはゴムを使用しないメタルタッチ方式。
・優れた耐久性を発揮します。
・接続状態での振動や衝撃に対しても特殊なリングロック方式でガッチリと保持します。
・プラグ・ソケットともにメタルタッチ方式の自動開閉バルブを内蔵、分離時の流体の流出を防止。
