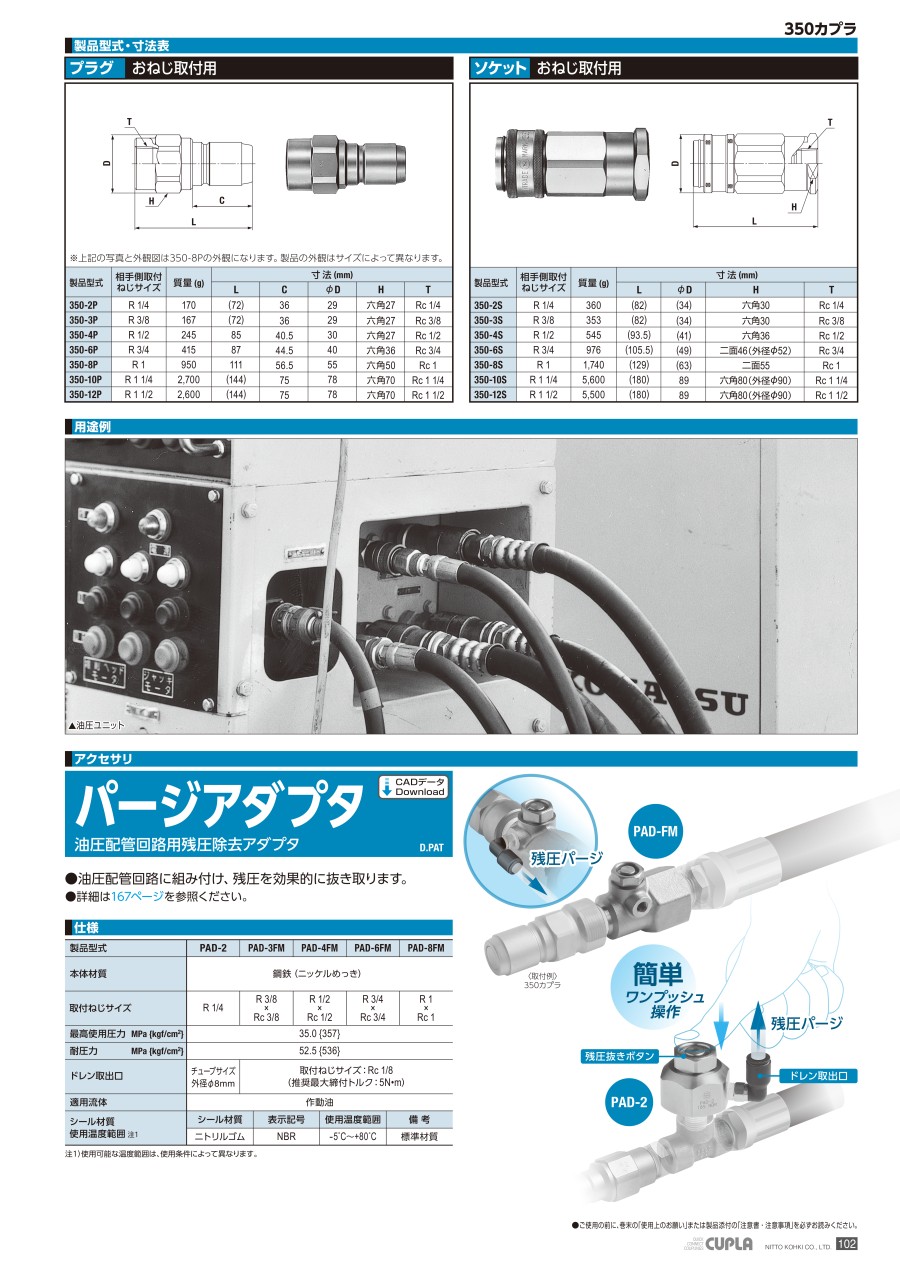

350カプラ 鋼鉄 プラグ（おねじ取付用）

規格表

使用例

油圧ユニットでの使用に

注意・禁止事項

注意・禁止事項

• 加圧状態または、残圧が生じている状態で接続・分離しないでください。
• 詳しい仕様はデジタルカタログをご覧ください。
• 型式欄には材質の記号も表記しております。
• 「カプラ使用上のお願い」をご確認願います。
• 適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
• ご使用の前に、デジタルカタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

カプラ使用上のお願い

高圧用カプラ

【危険】

• ソケット単体またはプラグ単体では加圧使用しないでください。漏れや破損の原因となります。

【警告】

• 最高使用圧力を超えて連続使用しないでください。また、衝撃圧力が生じる条件では使用しないでください。漏れや破損の原因となります。
• 加圧状態または残圧が生じている状態で接続・分離しないでください。バルブが損傷する原因となります。ただし、ハイパーHSPカプラは残圧が生じている状態でも接続が可能です。
• 接続後はソケットとプラグを軽く引っ張り、確実に接続されていることを確認してください。接続が不完全な場合、加圧時にソケットとプラグが分離するおそれがあります。
• 他社製迅速流体継手と接続しないでください。漏れや破損の原因となります。ただし、280カプラはISO7241-1Aシリーズに準拠していますので、ISO7241-1Aシリーズに準拠している製品であれば接続できます。280カプラを他社製と接続して使用する場合は、圧力仕様の低い方に合わせて使用してください。
• 分解しないでください。漏れや破損の原因となります。

【注意】

• 使用流体の種類と温度に対するシール材質および本体材質の適合性を確認のうえ使用してください。シール材質の選定を誤りますと漏れの原因となります。特に、特殊な塗料や溶剤は十分に適合性を検討したうえで使用してください。
• 使用温度範囲外で使用しないでください。シール材が損傷や劣化を起こし、漏れの原因となります。また、最高使用温度および最低使用温度での連続使用はできません。
• 使用環境、使用条件（圧力、温度など）によって、「カプラ」の耐久性が異なります。必要に応じて貴社使用環境･条件にて実機確認を行なってください。また、腐食環境下では応力腐食割れを起こすおそれがありますので注意してください。
• 「カプラ」を洗浄する場合は、シール材質や本体材質に影響のない方法で実施してください。
• パッキン、Oリングは常にグリースまたは油分が付着している状態で使用してください。グリースが付着していないとパッキン、Oリングが損傷し漏れの原因となります。
• 管用テーパねじのおねじにはふっ素樹脂製のシールテープを使用してください。
• 推奨最大締付トルクを超えて取り付けないでください。破損の原因となります。
• ねじのかじりに注意して取り付けてください。ねじがかじると漏れ、破損の原因となります。（HSUカプラ、S210カプラに適用。）
• 取付け後は必ず気密検査を行なってから使用してください。
• 分離時、シール面にごみ等の異物が付着するおそれがある場合は、指定の防塵キャップを使用してください。
• 元圧側には必ず止め弁を設置してください。
• 自動開閉バルブの先端をハンマーなどでたたかないでください。漏れや作動不良の原因となります。なお、残圧を抜きたい場合は別途ご相談ください。
• 適用流体以外の流体は使用しないでください。漏れの原因となります。なお、280カプラは水グリコール系作動油には使用しないでください。亜鉛めっきが溶解します。
• 水を流す場合、凍結しない状態で使用してください。凍結すると、破損する原因となります。
• 使用流体は必ずフィルタを通して浄化してください。配管内に異物が入ると漏れや破損の原因となります。
• 流体の流速は8m/s以下で使用してください。8m/sを超えて使用すると、バルブが損傷する原因となります。
• 金属粉や砂塵などが混入する場所では使用しないでください。作動不良や漏れの原因となります。
• 塗料を付着させないでください。作動不良や漏れの原因となります。
• 「カプラ」にきず、打痕などをつけないよう注意してください。シール部にきずがつくと漏れの原因となります。特にHSPカプラのめねじ取付用/平行ねじ おすシートのシート面は注意してください。
• 人為的な衝撃・曲げ・引張を加えないでください。漏れや破損の原因となります。
• 落下させないでください。漏れや作動不良の原因となります。「フラットフェイスカプラ」FF型はプラグ単体で落下させた場合、バルブが開放したままの状態になる時があります。その状態になった時はソケットを接続し分離すれば元の状態に戻ります。
• 振動や衝撃の加わる機器に使用すると耐久性が低下する原因となります。
• 迅速流体継手以外の用途に使用しないでください。（スイベルジョイントとしての使用はできません。）
• HSPカプラGP型、GS型をOリングシールで使用する場合は、製品添付の「注意書」に記載されているOOリングサイズのものを使用してください。
• 450Bカプラ、700Rカプラはバルブがメタルシール構造のため、単体時若干の漏れがあります。
• 高圧ガスに使用する場合は別途ご相談ください。
