日東工器

210カプラ鋼鉄 FKM プラグ（おねじ取付用）

カタログ |

通常単価(税別): 2,439円～4,293円

税込単価: 2,683円～4,722円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

最高使用圧力20.6MPaの普及型油圧用カプラ。圧力損失も少なく油圧機器に適応...

種類
標準
プラグ（おす）/ソケット（めす）
プラグ(オス)
接続部の種類
おねじ取付用
使用流体
油
本体材質
特殊鋼(ニッケルめっき)
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
両路開閉型
シール材質
ふっ素ゴム(FKM)
使用温度範囲 (℃)
-20::180
使用圧力範囲 (MPa)
0::20.6

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

外観

本体材質	特殊鋼（ニッケルめっき）
取付ねじサイズ	Rc 1/4・Rc 3/8・Rc 1/2・Rc 3/4・Rc 1
耐圧力 MPa｛kgf/cm²｝	31.0｛316｝

-	シール材質	表示記号	使用温度範囲	備考
シール材質使用温度範囲	ふっ素ゴム	FKM（X-100）	-20～+180℃	準標準品

推奨最大締付トルク

N・m｛kgf・cm｝

取付ねじサイズ	Rc 1/4	Rc 3/8	Rc 1/2	Rc 3/4	Rc 1
トルク値	28｛286｝	45｛459｝	90｛918｝	100｛1,020｝	180｛1,836｝

真空用途適合性

1.3Pa｛1×10^-2mmHg｝

ソケット単体時	プラグ単体時	接続時
-	-	使用可能

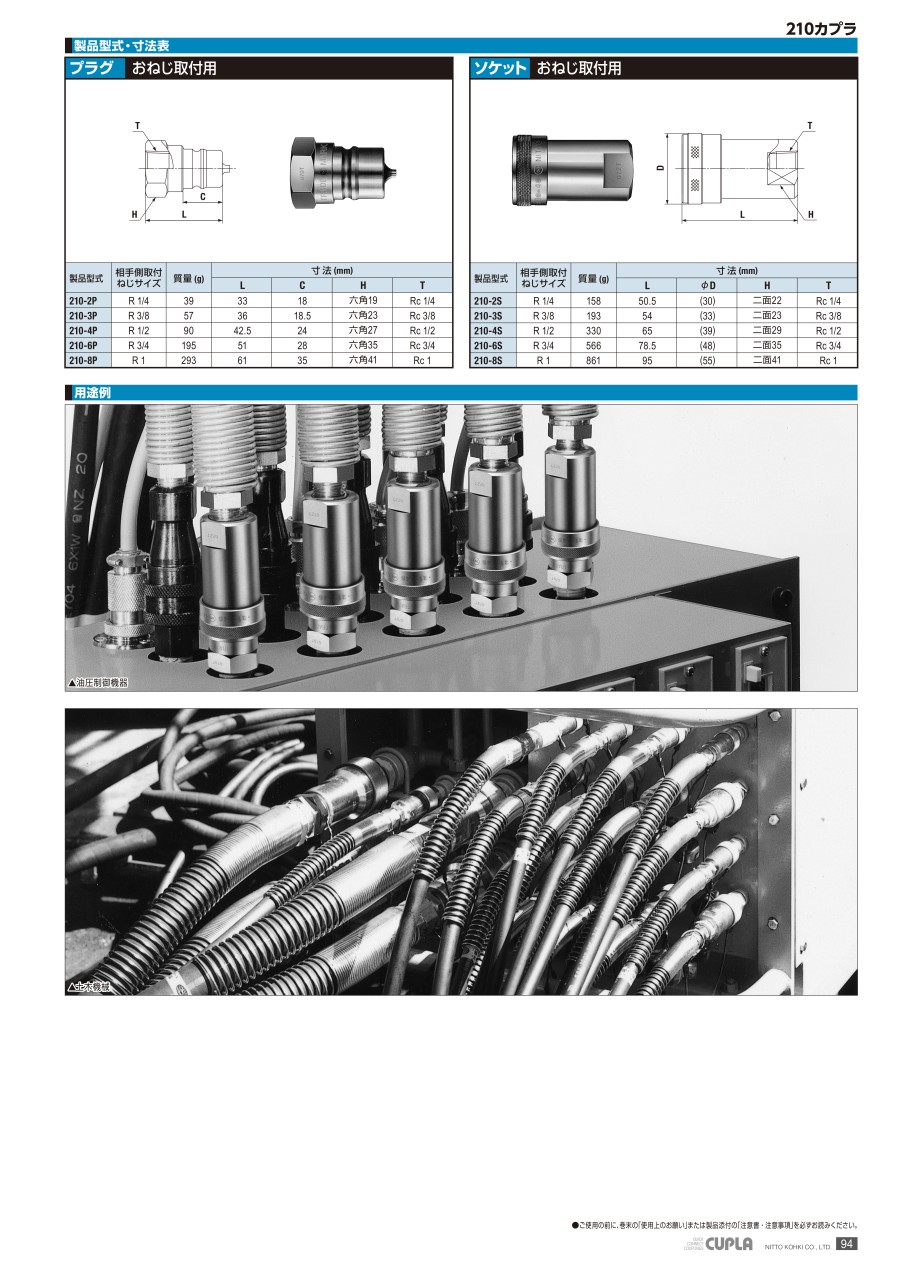

規格表

型番	相手側取付ねじサイズ	質量（g）	寸法（mm）
型番	相手側取付ねじサイズ	質量（g）	L	C	H	T
210-2P	R 1/4	39	33	18	六角19	Rc 1/4
210-3P	R 3/8	57	36	18.5	六角23	Rc 3/8
210-4P	R 1/2	90	42.5	24	六角27	Rc 1/2
210-6P	R 3/4	195	51	28	六角35	Rc 3/4
210-8P	R 1	293	61	35	六角41	Rc 1

使用例

用途例

油圧制御機器での使用に

土木機器での使用に

注意・禁止事項

HSPカプラ・280カプラに近似のサイズがありますが、互換性はありませんので接続はしないでください。
詳しい仕様はカタログをご覧ください。
型番欄には材質の記号も表記しております。
カタログ最終頁の「カプラ使用上のお願い」をご確認願います。
適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定願います。
ご使用の前に、カタログ巻末の「使用上のお願い」または製品添付の「注意書・注意事項」を必ずお読みください。

型番リスト

表示件数

型番

ねじの呼び(inch)	最小発注数量

1/4	1個
3/8	1個
1/2	1個
3/4	1個

通常単価(税別) (税込単価)	通常出荷日

2,439円 ( 2,683円 )	7日目
2,669円 ( 2,936円 )	9日目
3,805円 ( 4,186円 )	7日目
4,293円 ( 4,722円 )	7日目

詳細情報

基本情報

基本情報

最高使用圧力20.6MPaの普及型油圧用カプラ。圧力損失も少なく油圧機器に適応。
【特長】
・最高使用圧力20.6MPa｛210kgf/cm²｝の普及型油圧用カプラ。
・ソケット・プラグともに自動開閉バルブを内蔵し、分離時の流体の流出を防止。取り扱いも容易です。
【用途】
・圧力損失を極めて低く抑える構造なので、特に流量の欲しい油圧用途に適しています。

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工器
HSPカプラ鋼鉄 NBR HP型
高圧作動油用鋼鉄製プラグ。自動開閉バルブ内蔵型。シール材にニトリルゴム使用。おねじ取付用／テーパねじ。
日東工器
ハイカプラ小口径鋼鉄 PF型
低圧空気用鋼鉄製プラグ。重要部品には焼き入れを施し強度を向上。優れた耐摩耗・耐久性を実現。おねじ取付用。
日東工器
350カプラ鋼鉄プラグ（おねじ取付用）
高圧作動油用鋼鉄製プラグ。「液だれ低減バルブ構造」採用。接続後の不意な分離を防止するロック機構搭載。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
