パレクト電空レギュレータ 電磁弁方式真空対応 EV2100Vシリーズ
- 通常単価(税別)
- 46,488円～64,364円
- 税込単価
- 51,137円～70,800円
パレクト電空レギュレータEV2100Vシリーズは、半導体圧力センサと電子制御回...
詳細情報を確認する商品情報
外形図
埋め込み型吸気オプション
質量:24g
質量:50g
ブラケットオプション
材質:SPCC
処理:黒塗装
質量:165g
※Oリング・ガスケットは添付されます。
注:T形ブラケットの外形寸法図は、デジタルカタログ267ページをご覧ください。
質量:135g
ケーブルオプション

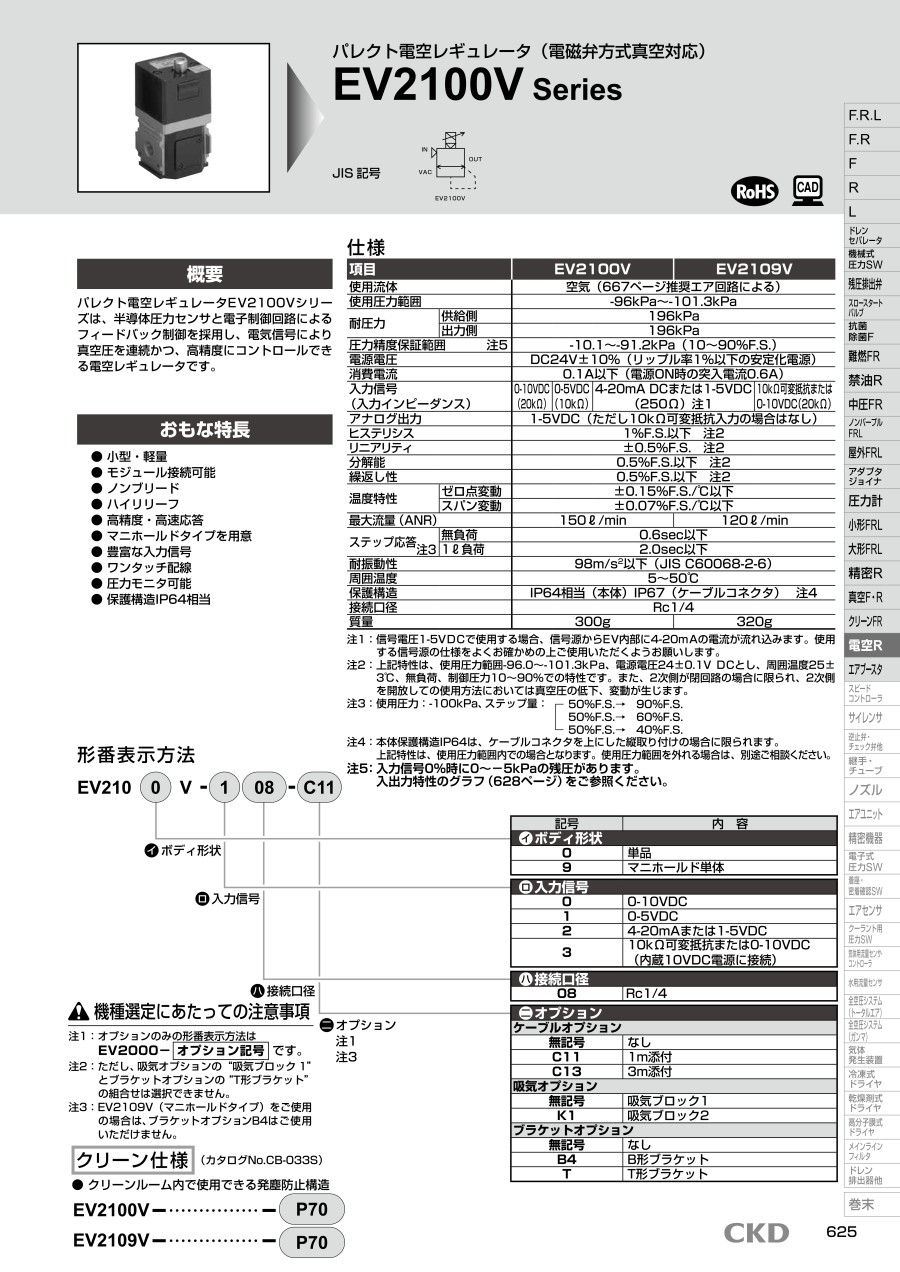

製品仕様
| 項目 | EV2100V | |||
|---|---|---|---|---|
| 使用流体 | 空気（デジタルカタログ593ページ推奨エア回路による） | |||
| 使用圧力範囲 | -96kPa～-101.3kPa | |||
| 耐圧力 | 供給側 | 196kPa | ||
| 出力側 | 196kPa | |||
| 圧力精度保証範囲 注5 | -10.1～-91.2kPa（10～90%F.S.） | |||
| 電源電圧 | DC24V±10%（リップル率1%以下の安定化電源） | |||
| 消費電流 | 0.1A以下（電源ON時の突入電流0.6A） | |||
| 入力信号（入力インピーダンス） | 0-10VDC（20kΩ） | 0-5VDC（10kΩ） | 4-20mA DCまたは1-5VDC（250Ω） 注1 | |
| アナログ出力 | 1-5VDC（ただし10kΩ可変抵抗入力の場合はなし） | |||
| ヒステリシス | 1%F.S.以下 注2 | |||
| リニアリティ | ±0.5%F.S. 注2 | |||
| 分解能 | 0.5%F.S.以下 注2 | |||
| 繰返し性 | 0.5%F.S.以下 注2 | |||
| 温度特性 | ゼロ点変動 | 0.15%F.S./℃以下 | ||
| スパン変動 | 0.07%F.S./℃以下 | |||
| 最大流量（ANR） | 150L/min | |||
| ステップ応答 注3 | 無負荷 | 0.6sec以下 | ||
| 1L負荷 | 2.0sec以下 | |||
| 耐振動性 | 98m/s2以下（JIS C60068-2-6） | |||
| 周囲温度 | 5～50℃ | |||
| 保護構造 | IP64相当（本体）IP67（ケーブルコネクタ） 注4 | |||
| 接続口径 | Rc1/4 | |||
| 質量 | 300g | |||
注1:信号電圧1-5VDCで使用する場合、信号源からEV内部に4-20mAの電流が流れ込みます。使用する信号源の仕様をよくお確かめの上ご使用いただくようお願いします。
注2:上記特性は、使用圧力範囲-96.0～-101.3kPa、電源電圧24±0.1V DCとし、周囲温度25±3℃、無負荷、制御圧力10～90%での特性です。
また、2次側が閉回路の場合に限られ、2次側を開放しての使用方法においては真空圧の低下、変動が生じます。
注3:使用圧力:-100kPa、ステップ量:50%F.S.→ 90%F.S. 50%F.S.→ 60%F.S. 50%F.S.→ 40%F.S.
注4:本体保護構造IP64は、ケーブルコネクタを上にした縦取り付けの場合に限られます。上記特性は、使用圧力範囲内での場合となります。
注5:入力信号0%時に0～-5kPaの残圧があります。入出力特性のグラフ（デジタルカタログ554ページ）をご参照ください。
内部構造
部品リスト
| 品番 | 部品名称 | 材質 | 品番 | 部品名称 | 材質 |
|---|---|---|---|---|---|
| 1 | Oリング | フッ素ゴム | 8 | ハウジング | ABS樹脂 |
| 2 | ボトムバルブ | 黄銅、特殊ニトリルゴム | 9 | 3方弁 | - |
| 3 | ボディ | アルミニウム合金ダイカスト | 10 | ロッド | ステンレス鋼 |
| 4 | ディスク | アルミニウム合金 | 11 | トップバルブ | 黄銅、特殊ニトリルゴム |
| 5 | ダイアフラム | 特殊ニトリルゴム | 12 | E型止メ輪 | 鋼 |
| 6 | バルブベース | ポリフェニレンサルファイド樹脂 | 13 | プレートカバー | ABS樹脂 |
| 7 | 圧力センサ | 拡散型半導体 | - | - | - |
分解不可
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,488円 ( 51,137円 ) | 13日目 |
46,884円 ( 51,572円 ) | 16日目 |
49,280円 ( 54,208円 ) | 16日目 |
57,899円 ( 63,689円 ) | 8日目 |
49,622円 ( 54,584円 ) | 18日目 |
49,734円 ( 54,707円 ) | 18日目 |
51,236円 ( 56,360円 ) | 18日目 |
49,827円 ( 54,810円 ) | 16日目 |
49,937円 ( 54,931円 ) | 13日目 |
49,881円 ( 54,869円 ) | 18日目 |
50,275円 ( 55,303円 ) | 18日目 |
51,777円 ( 56,955円 ) | 18日目 |
46,827円 ( 51,510円 ) | 18日目 |
47,225円 ( 51,948円 ) | 18日目 |
48,736円 ( 53,610円 ) | 18日目 |
46,488円 ( 51,137円 ) | 13日目 |
46,884円 ( 51,572円 ) | 16日目 |
54,755円 ( 60,231円 ) | 16日目 |
49,678円 ( 54,646円 ) | 13日目 |
49,622円 ( 54,584円 ) | 18日目 |
49,734円 ( 54,707円 ) | 18日目 |
51,236円 ( 56,360円 ) | 18日目 |
49,826円 ( 54,809円 ) | 13日目 |
52,492円 ( 57,741円 ) | 8日目 |
49,881円 ( 54,869円 ) | 18日目 |
50,275円 ( 55,303円 ) | 18日目 |
51,777円 ( 56,955円 ) | 18日目 |
46,827円 ( 51,510円 ) | 18日目 |
47,225円 ( 51,948円 ) | 18日目 |
48,736円 ( 53,610円 ) | 18日目 |
46,488円 ( 51,137円 ) | 13日目 |
46,884円 ( 51,572円 ) | 16日目 |
49,281円 ( 54,209円 ) | 13日目 |
49,678円 ( 54,646円 ) | 13日目 |
49,622円 ( 54,584円 ) | 18日目 |
49,734円 ( 54,707円 ) | 18日目 |
51,236円 ( 56,360円 ) | 18日目 |
49,827円 ( 54,810円 ) | 8日目 |
64,364円 ( 70,800円 ) | 13日目 |
49,881円 ( 54,869円 ) | 18日目 |
50,275円 ( 55,303円 ) | 18日目 |
51,777円 ( 56,955円 ) | 18日目 |
46,827円 ( 51,510円 ) | 18日目 |
47,225円 ( 51,948円 ) | 18日目 |
48,732円 ( 53,605円 ) | 16日目 |
46,488円 ( 51,137円 ) | 13日目 |
46,885円 ( 51,574円 ) | 13日目 |
49,281円 ( 54,209円 ) | 13日目 |
49,678円 ( 54,646円 ) | 13日目 |
49,622円 ( 54,584円 ) | 18日目 |
49,734円 ( 54,707円 ) | 18日目 |
51,236円 ( 56,360円 ) | 18日目 |
49,827円 ( 54,810円 ) | 16日目 |
49,937円 ( 54,931円 ) | 13日目 |
49,881円 ( 54,869円 ) | 18日目 |
50,275円 ( 55,303円 ) | 18日目 |
51,777円 ( 56,955円 ) | 18日目 |
46,827円 ( 51,510円 ) | 18日目 |
47,225円 ( 51,948円 ) | 18日目 |
48,736円 ( 53,610円 ) | 18日目 |
詳細情報
基本情報
パレクト電空レギュレータEV2100Vシリーズは、半導体圧力センサと電子制御回路によるフィードバック制御を採用し、電気信号により真空圧を連続かつ、高精度にコントロールできる電空レギュレータです。
【特長】
・小型・軽量。
・モジュール接続可能。
・ノンブリード。
・ハイリリーフ。
・高精度・高速応答。
・マニホールドタイプを用意。
・豊富な入力信号。
・ワンタッチ配線。
・圧力モニタ可能。
・保護構造IP64相当。
