真空用フィルタ ユニオンタイプ
- 通常単価(税別)
- 1,010円～2,296円
- 税込単価
- 1,111円～2,526円
真空ポンプを長持ちさせる真空用フィルタです。【特長】・「銅系金属不使用」・「低...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
商品情報

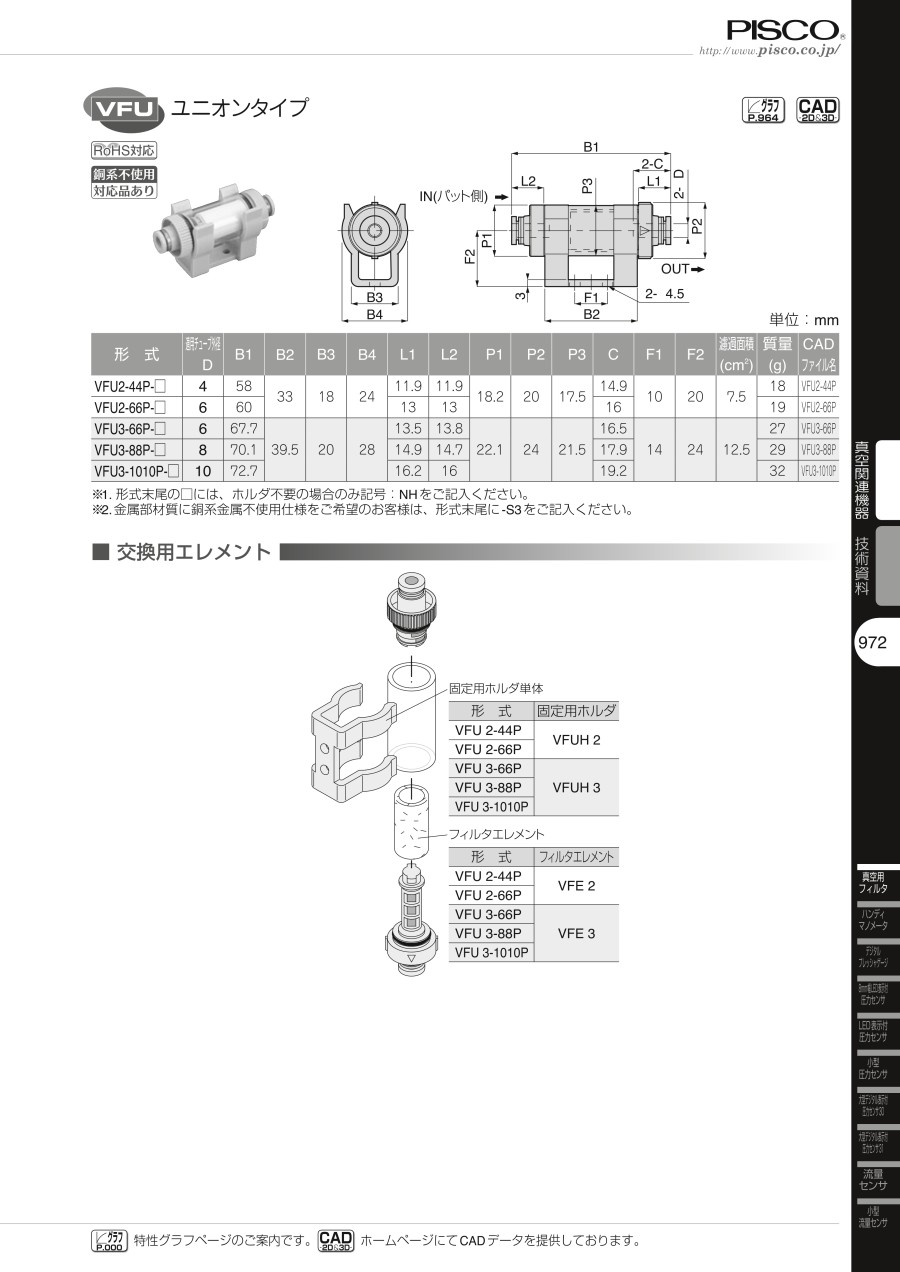

外形図
製品仕様
| 型番 | VFU2 | VFU3 |
|---|---|---|
| 使用流体 | 空気 | |
| 使用圧力範囲 | -100～0kPa | |
| 濾過精度 | 10μm | |
| 使用温度範囲 | 0～+60℃（凍結なきこと） | |
| 濾過面積 | 7.5cm2 | 12.5cm2 |
規格表
単位：mm
| 型番 | 適用チューブ外径 φD | B1 | B2 | B3 | B4 | L1 | L2 | φP1 | φP2 | φP3 | C | F1 | F2 | 濾過面積 （cm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VFU2-44P-□ | 4 | 58 | 33 | 18 | 24 | 11.9 | 11.9 | 18.2 | 20 | 17.5 | 14.9 | 10 | 20 | 7.5 | 18 |
| VFU2-66P-□ | 6 | 60 | 13 | 13 | 16 | 19 | |||||||||
| VFU3-66P-□ | 6 | 67.7 | 39.5 | 20 | 28 | 13.5 | 13.8 | 22.1 | 24 | 21.5 | 16.5 | 14 | 24 | 12.5 | 27 |
| VFU3-88P-□ | 8 | 70.1 | 14.9 | 14.7 | 17.9 | 29 | |||||||||
| VFU3-1010P-□ | 10 | 72.7 | 16.2 | 16 | 19.2 | 32 |
※1. 型番末尾の□には、ホルダ不要の場合のみ記号：NHをご記入ください。
※2. 金属部材質に銅系金属不使用仕様をご希望のお客様は、型番末尾に-S3をご記入ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
1,165円 ( 1,282円 ) | 在庫品1日目当日出荷可能 |
1,379円 ( 1,517円 ) | 6日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
1,010円 ( 1,111円 ) | 在庫品1日目当日出荷可能 |
1,398円 ( 1,538円 ) | 10日目 |
1,697円 ( 1,867円 ) | 6日目 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,493円 ( 1,642円 ) | 在庫品1日目当日出荷可能 |
1,919円 ( 2,111円 ) | 6日目 |
2,069円 ( 2,276円 ) | 6日目 |
1,497円 ( 1,647円 ) | 在庫品1日目当日出荷可能 |
1,311円 ( 1,442円 ) | 在庫品1日目当日出荷可能 |
1,961円 ( 2,157円 ) | 6日目 |
1,896円 ( 2,086円 ) | 6日目 |
1,719円 ( 1,891円 ) | 在庫品1日目当日出荷可能 |
1,395円 ( 1,535円 ) | 在庫品1日目当日出荷可能 |
2,045円 ( 2,250円 ) | 6日目 |
2,296円 ( 2,526円 ) | 6日目 |
詳細情報
基本情報
真空ポンプを長持ちさせる真空用フィルタです。
【特長】
・「銅系金属不使用」・「低濃度オゾン対策」が必要な分野向けのVFU1,2,3タイプを追加いたしました。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
真空用フィルタ ユニオンタイプのレビュー
真空引きフィルター
4
4.02020/05/25
成形時の真空引きでのフィルターとして使用しています。一週間使用でもかなり汚れるので交換頻度も高いです。パーツクリーナー等...もっと読む
1人が参考にしています。
吸着がある治具に
5
5.02020/05/14
真空発生器にゴミが入り込ませないために使いました。吸着パッドの穴径が小さいのでゴミをあまり吸わないのか、きれいなままです...もっと読む
1人が参考にしています。
真空パッドのフィルターとして使用
4
4.02019/02/05
ピスコの真空発生器と真空パッドの中間に入れて使用しています。発生器本体のフィルターよりも交換が簡単で、毎日の掃除に便利で...もっと読む
1人が参考にしています。
真空用のフィルター
4
4.02018/04/11
真空用のフィルターは種類が少なく、使いづらい物が多いのですがネジで筐体などに固定できるので扱いやすいです。サイクロン効果...もっと読む
1人が参考にしています。
真空電動ドライバーの配管内ごみ取り
5
5.02022/06/30
真空電動ドライバーと真空ドライポンプを繋いでいる配管途中に配置しています。
ドライバー先端でねじを吸着する際に発生する微...もっと読む
0人が参考にしています。
