インラインフィルタFSLシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,635円～2,164円
- 税込単価
- 1,799円～2,380円
【特長】・小形・軽量・省スペースのインラインタイプ：本体樹脂化により、軽量かつ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
外形図
製品仕様
| 型番 | FSL100 | FSL200 | FSL500 | ||||
|---|---|---|---|---|---|---|---|
| 項目 | |||||||
| 接続口径 mm | φ4 | φ6 | φ4 | φ6 | φ6 | φ8 | φ10 |
| 使用流体 | 空気 | ||||||
| 使用温度 ℃ | 0～50（但し、凍結なきこと） | ||||||
| 最高使用圧力 MPa | 0.8（注1） | ||||||
| 真空使用圧力 kPa | -100 | ||||||
| 耐圧力 MPa | 1.2 | ||||||
| 公称ろ過度 μm | 10（捕集効率95%） | ||||||
| ろ過面積 cm2 | 4.7 | 7.5 | 12.7 | ||||
| 推奨処理流量（注2） L/min（ANR） | 10 | 15 | 20 | 25 | 50 | 60 | |
| 質量 g | 8 | 8.5 | 20.5 | 21.5 | 34.5 | 33.5 | 39 |
注1:最高使用圧力は、20℃時の数値です。その他の温度域で使用される場合は、デジタルカタログ334ページの「使用温度と最高使用圧力関係図」を参照ください。
注2:負圧時の初期圧力損失3kPa以下における初期流量です。正式使用時は、デジタルカタログ333ページの「流量特性」を参照ください。
内部構造
部品リスト
| 品番 | 部品名称 | 材質 |
|---|---|---|
| （1） | 開放リング | アセタール樹脂 |
| （2） | 樹脂本体A | ポリブチレンテレフタレート樹脂 |
| （3） | カバー | 特殊ポリエステル樹脂 |
| （4） | フィルタエレメント | ポリビニールホルマール樹脂 |
| （5） | 樹脂本体B | ポリブチレンテレフタレート |
| （6） | ガイドリング | 黄銅、無電解ニッケルメッキ |
| （7） | ロック爪 | ステンレス |
| （8） | 弾性体スリーブ | ニトリルゴム |
| （9） | チューブ | - |
| （10） | Oリング | ニトリルゴム |
| （11） | ブラケット | アセタール樹脂 |
| （12） | スライドロック | アセタール樹脂 |
規格表
使用例
使用方法
1.フィルタエレメント交換方法について
（1）.フィルタの内圧を大気圧にしてください。
（2）.赤色のスライドロックを解除します。（LOCK矢印方向と反対方向）
（3）.継手本体を反時計方向へ180°回転させてください。
（4）.回転させた継手本体をフィルタカバーから外し、フィルタエレメントの交換をしてください。
（5）.必要に応じてフィルタカバー内に付着したダストなどは、エアブローなどで除去してください。
（6）.フィルタエレメント勘合部にエレメントを装着し、本体に挿入後継手本体を止まるまで時計方向に回転させてください。
（7）.締め込んだ状態で継手本体のロック位置矢印とフィルタカバーのロック位置矢印が合っていることを確認後、スライドロックを（LOCK矢印方向へ）上げ、
確実にロックしていることを確認してください。
2.接続部着脱方法について
1.チューブの着脱方法
（1）.チューブの装着
インラインフィルタFSL（ワンタッチ継手付フィルタ）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
（2）.チューブの取外し
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。取外しの際は、必ずエアを止めてから行ってください。
（1）.ネジの締付け
専用ブラケットにあります固定穴を利用し、下記のネジにて締付け固定します。（固定穴のピッチにつきましては、外形寸法図を参照ください。）
固定ネジ:FSL100:M3サラ小ネジ、FSL200, FSL500:M4ネジ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,644円 ( 1,808円 ) | 在庫品1日目当日出荷可能 |
1,724円 ( 1,896円 ) | 3日目 |
1,635円 ( 1,799円 ) | 在庫品1日目当日出荷可能 |
1,737円 ( 1,911円 ) | 4日目 |
1,699円 ( 1,869円 ) | 在庫品1日目当日出荷可能 |
1,862円 ( 2,048円 ) | 在庫品1日目当日出荷可能 |
1,738円 ( 1,912円 ) | 3日目 |
1,887円 ( 2,076円 ) | 在庫品1日目当日出荷可能 |
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
2,103円 ( 2,313円 ) | 4日目 |
1,974円 ( 2,171円 ) | 3日目 |
2,088円 ( 2,297円 ) | 在庫品1日目当日出荷可能 |
2,090円 ( 2,299円 ) | 在庫品1日目当日出荷可能 |
2,164円 ( 2,380円 ) | 4日目 |
詳細情報
基本情報
【特長】
・小形・軽量・省スペースのインラインタイプ：本体樹脂化により、軽量かつコンパクトを実現。
・多彩な機種バリエーション：流量で100・200・500の3シリーズ、接続口径でφ4・φ6・φ8・φ10から選択可能。
・正・負圧の両方で使用が可能：従来の真空用インラインフィルタの使い勝手はそのままに正圧でも使用可能。
・メンテナンスが容易：エレメント交換時の本体取り外し及び取付けが工具不要で簡単に行えるため、メンテナンスが容易。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

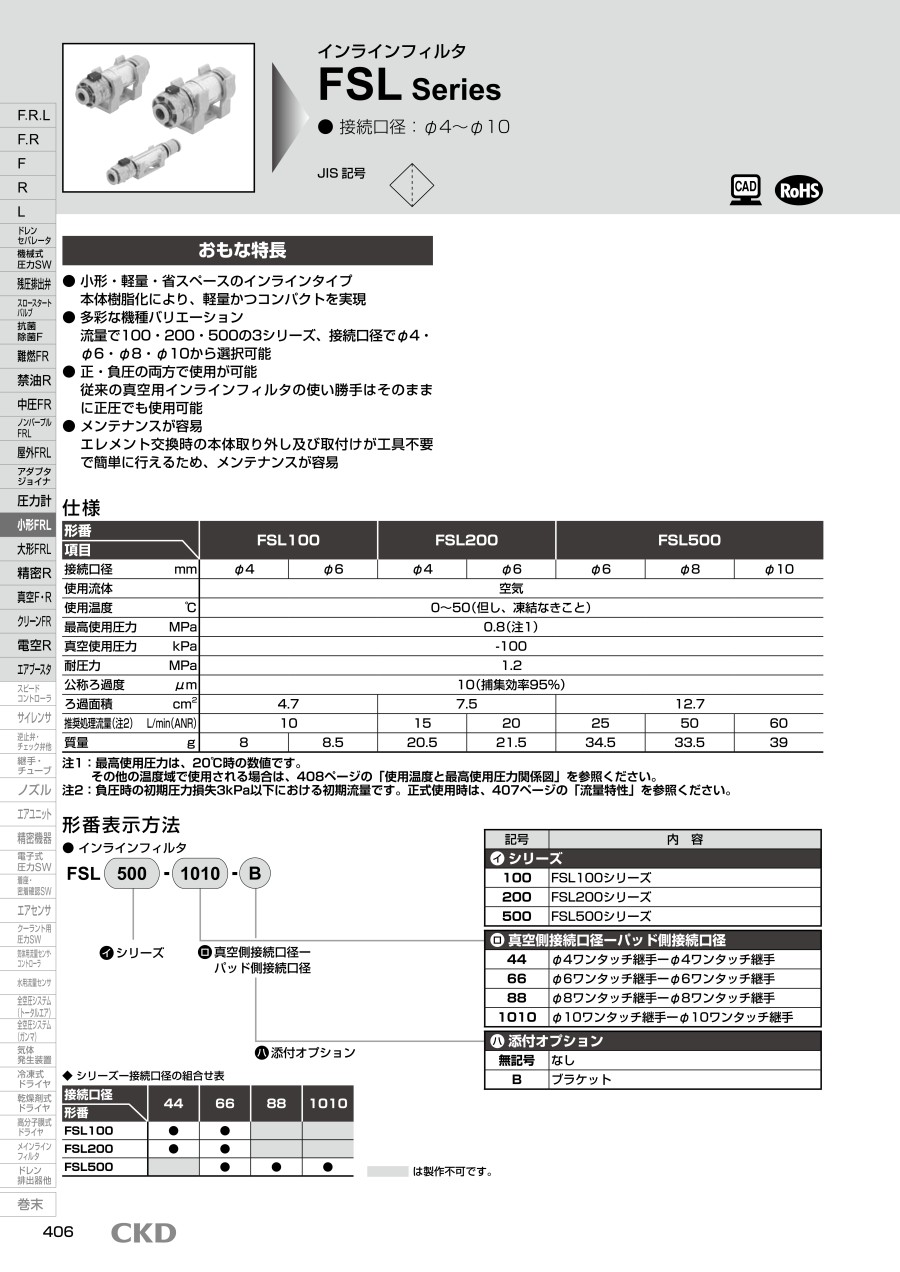

カタログ
