日本ピスコ

真空パッド 薄物用タイプ VPD ワンタッチ継手タイプ

真空パッド 薄物用タイプ VPD ワンタッチ継手タイプ

ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

真空パッド 薄物用タイプ VPD ワンタッチ継手タイプ 外形図

製品仕様

ホルダ形状

  • スプリング式 真空取出口：横
  • パッド接続記号：-T8

パッド材質・用途

記号NFS
材質ニトリルゴムフロロシリコーンゴム
用途段ボール
ベニヤ板
鉄板
食品関係
その他一般ワーク		金型成形品取出し
外観色ブラックサーモンピンク

※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

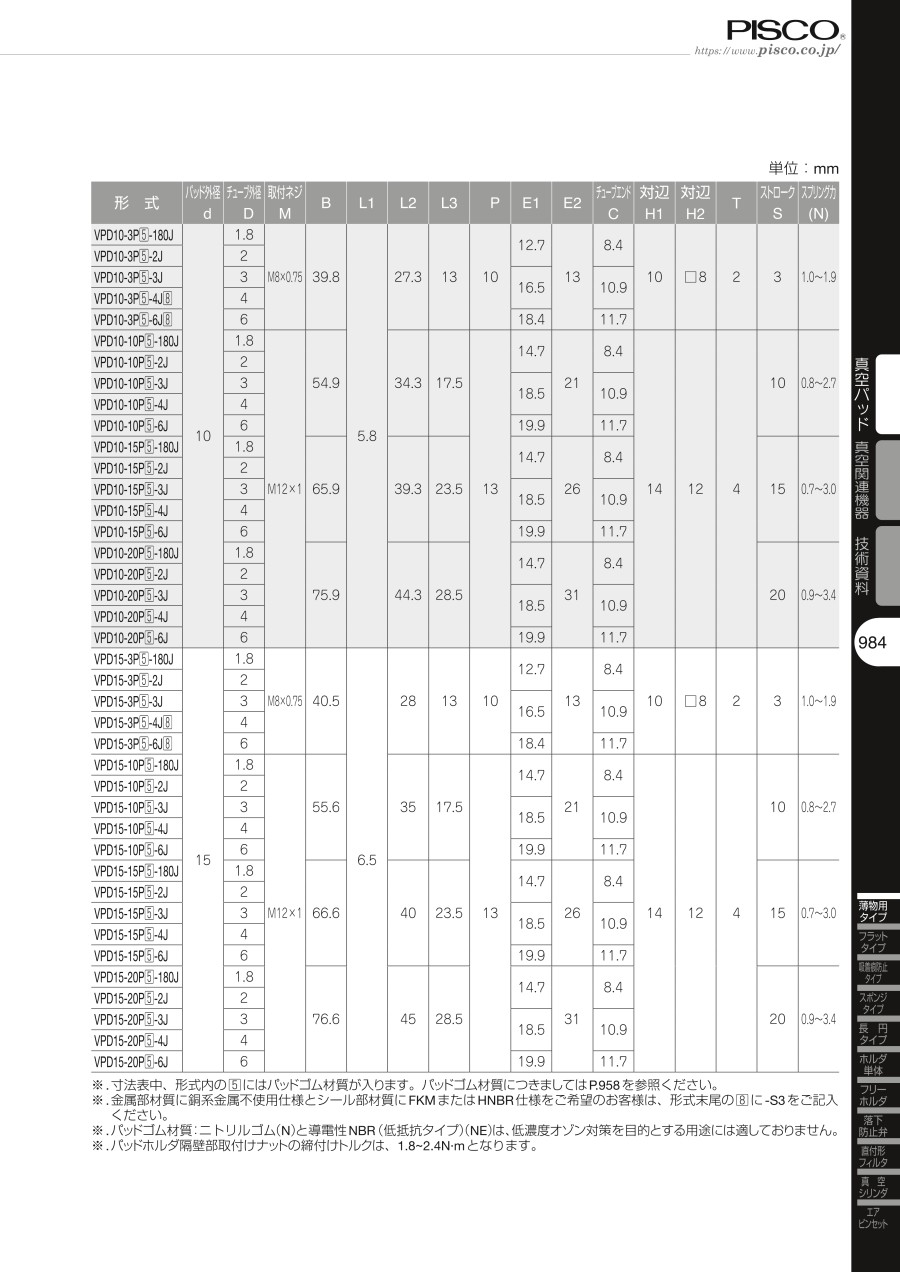

規格表

単位：mm
型番パッド外径
φd		チューブ外径
φD		取付ネジ
M		BL1L2L3
VPD8-3P（5）-4J-4M8×0.7539.5-2713
VPD10-3P（5）-4J1039.85.827.3
VPD15-3P（5）-4J1540.56.528
VPD20-3P（5）-4J2041.37.328.8
型番φPE1E2チューブエンド
C		対辺
H1		対辺
H2		Tストローク
S		スプリング力
（N）
VPD8-3P（5）-4J1016.51310.910□8231.0～1.9
VPD10-3P（5）-4J
VPD15-3P（5）-4J
VPD20-3P（5）-4J

※表中、型番内の（5）にはパッドゴム材質が入ります。
※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。

型番リスト

表示件数
  • 1
    • 型番
    VPD8-3PFS-4J
    VPD8-3PN-4J
    VPD10-3PFS-4J
    VPD10-3PN-4J
    VPD15-3PFS-4J
    VPD15-3PN-4J
    VPD20-3PFS-4J
    VPD20-3PN-4J

    ゴム系材質

    色

    外径 d

    (φ)

    高さ L1

    (mm)

    全長 B

    (mm)

    		最小発注数量
    フロロシリコーンゴム
    サーモンピンク
    8
    5.5
    39.5
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    8
    5.5
    39.5
    1個
    フロロシリコーンゴム
    サーモンピンク
    10
    5.8
    39.8
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    10
    5.8
    39.8
    1個
    フロロシリコーンゴム
    サーモンピンク
    15
    6.5
    40.5
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    15
    6.5
    40.5
    1個
    フロロシリコーンゴム
    サーモンピンク
    20
    7.3
    41.3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    20
    7.3
    41.3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,722円
    ( 2,994円 )
    6日目
    2,061円
    ( 2,267円 )
    6日目
    2,849円
    ( 3,134円 )
    6日目
    2,078円
    ( 2,286円 )
    6日目
    2,878円
    ( 3,166円 )
    6日目
    2,201円
    ( 2,421円 )
    6日目
    2,878円
    ( 3,166円 )
    6日目
    2,201円
    ( 2,421円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    コピー紙、ビニールなどの薄物ワークの搬送に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    【特長】
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・リップ部を薄くし、ワークへの密着性を向上させたことにより、吸着性の向上及び重複吸着が軽減されました。
    ・既存の真空パッド用ホルダ（A,B,Eタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
    ・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
    ・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
    ・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
