真空パッド 滑り止め小型タイプ VPMB バーブ継手タイプ
- 通常単価(税別)
- 1,172円～1,244円
- 税込単価
- 1,289円～1,368円
プレス部品等の油が付着したワークの搬送に最適 ※本シリーズはCADデータ修正中...
詳細情報を確認する未確定：候補が6型番あります。
商品情報

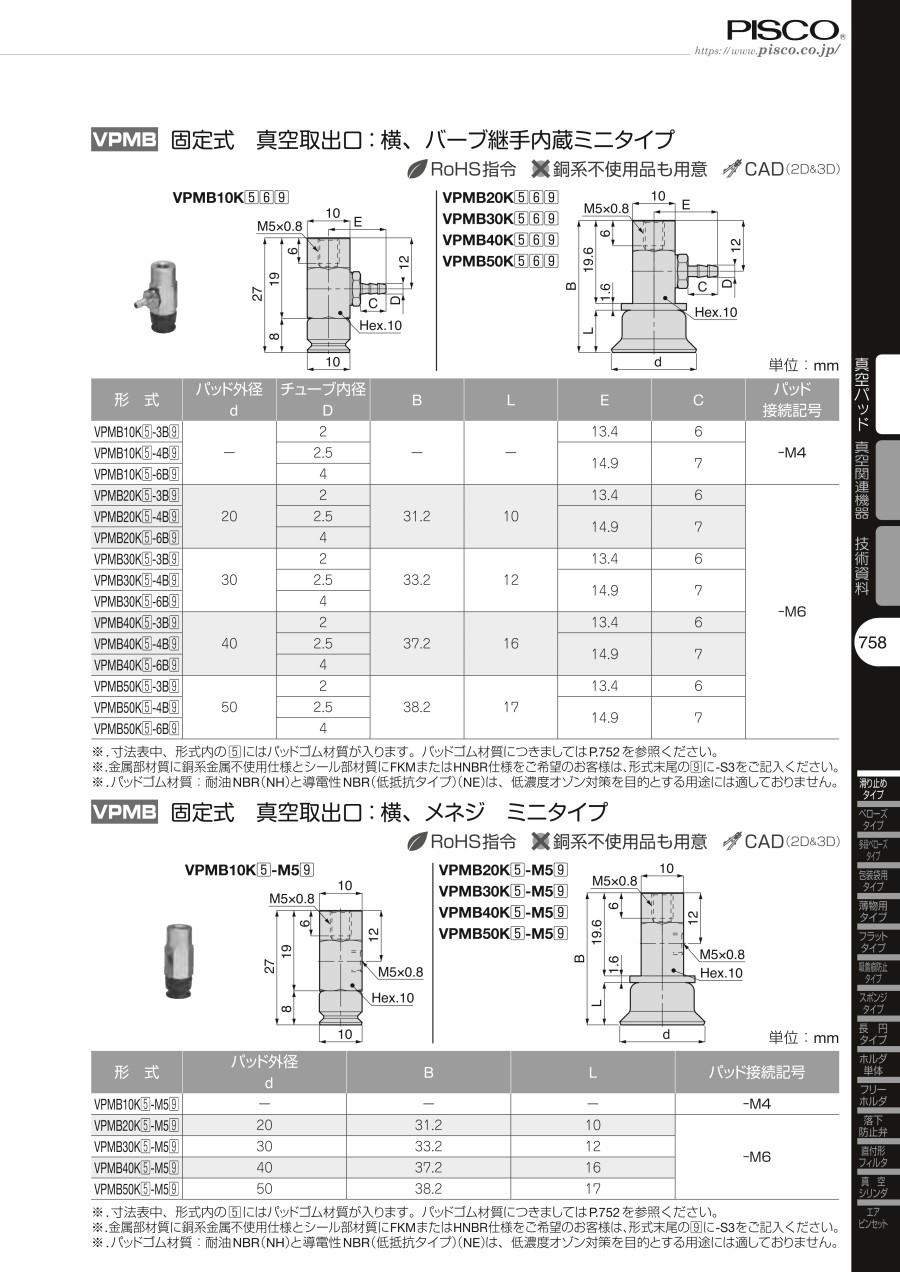

外形図
VPMB10K
VPMB20K／VPMB30K
製品仕様
ホルダ形状
- 固定式 真空取出口：横、バーブ継手内蔵ミニタイプ
パッド材質・用途
| 記号 | NH |
|---|---|
| 材質 | 耐油 NBR |
| 用途 | 段ボール ベニア板 鉄板 食品関係 その他一般ワーク |
| 色 | ブラック |
※パッドゴム材質：耐油NBR（NH）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
単位：mm
| 型番 | パッド外径 φd | チューブ内径 φD | B | L | E | C | パッド接続記号 |
|---|---|---|---|---|---|---|---|
| VPMB10K（5）-3B | - | 2 | - | - | 13.4 | 6 | -M4 |
| VPMB10K（5）-4B | 2.5 | 14.9 | 7 | ||||
| VPMB20K（5）-4B | 20 | 2.5 | 31.2 | 10 | 14.9 | 7 | -M6 |
| VPMB20K（5）-6B | 4 | ||||||
| VPMB30K（5）-4B | 30 | 2.5 | 33.2 | 12 | |||
| VPMB30K（5）-6B | 4 |
※表中、型番内の（5）にはパッド樹脂材質が入ります
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,172円 ( 1,289円 ) | 6日目 |
1,172円 ( 1,289円 ) | 6日目 |
1,209円 ( 1,330円 ) | 6日目 |
1,209円 ( 1,330円 ) | 6日目 |
1,244円 ( 1,368円 ) | 6日目 |
1,244円 ( 1,368円 ) | 6日目 |
詳細情報
基本情報
プレス部品等の油が付着したワークの搬送に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
真空パッド 滑り止め小型タイプ VPMB バーブ継手タイプのレビュー
この商品のレビューはありません
