真空パッド 滑り止めタイプ VPB ワンタッチ継手タイプ
- 通常単価(税別)
- 837円～1,528円
- 税込単価
- 921円～1,681円
【特長】・プレス部品などの油が付着したワークの搬送に最適です。・パッド形状の工...
詳細情報を確認する商品情報

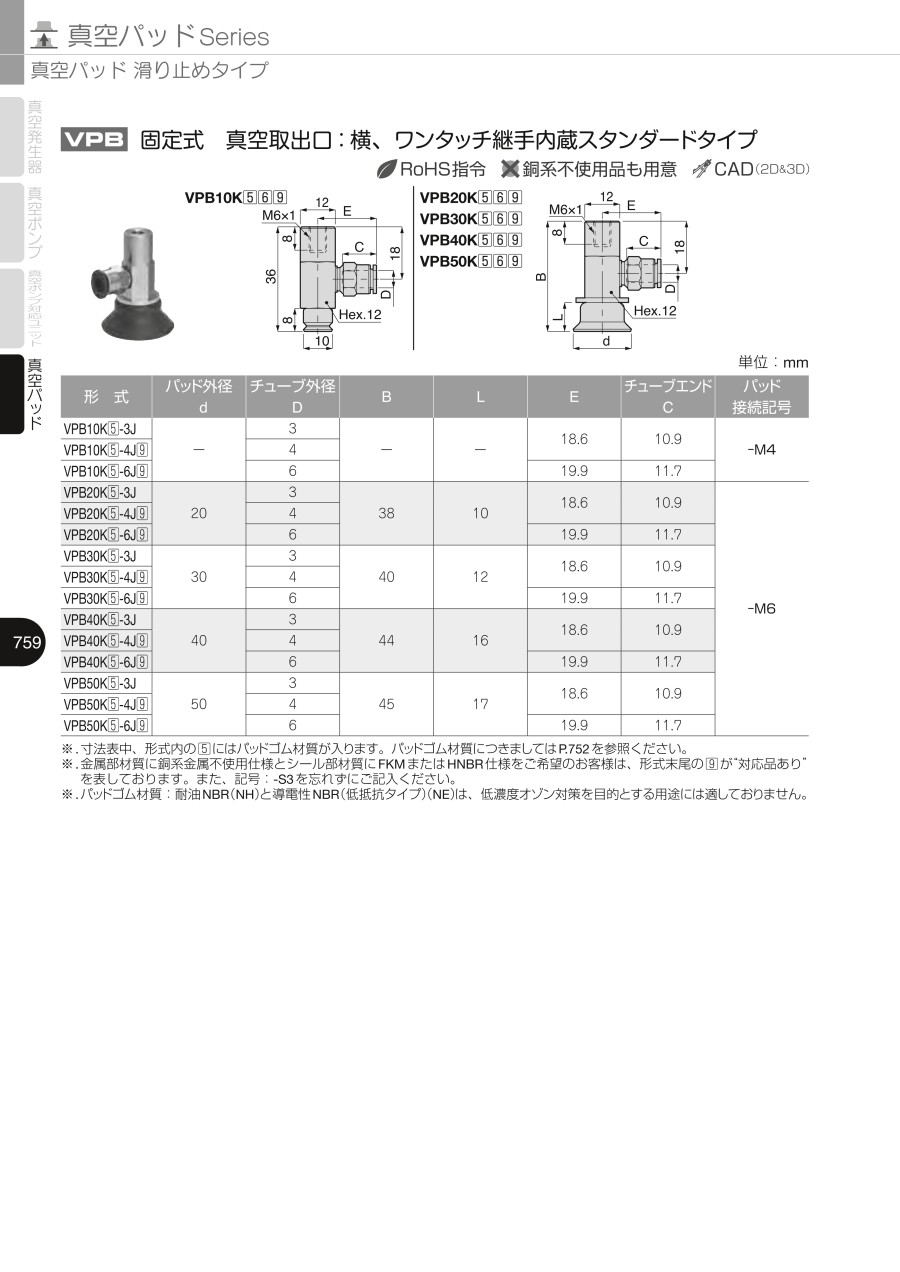

外形図
VPB10K（5）（6）（9）
VPB20K（5）（6）（9）/VPB30K（5）（6）（9）/
VPB40K（5）（6）（9）/VPB50K（5）（6）（9）
規格表
※. 寸法表中、形式内の5にはパッドゴム材質が入ります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
837円 ( 921円 ) | 6日目 |
940円 ( 1,034円 ) | 6日目 |
1,193円 ( 1,312円 ) | 6日目 |
1,176円 ( 1,294円 ) | 6日目 |
1,528円 ( 1,681円 ) | 6日目 |
詳細情報
基本情報
【特長】
・プレス部品などの油が付着したワークの搬送に最適です。
・パッド形状の工夫により、搬送時のワーク滑りを防止します。
・耐油NBRの採用により、油環境下でのパッド耐久性が向上しました。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
