日本ピスコ

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ
通常単価(税別)
1,349円～2,324円
税込単価
1,484円～2,556円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空 ソフトベローズタイプ パッドゴム（バッド保持ホールダー付属）

日本ピスコ

真空 ソフトベローズタイプ パッドゴム（バッド保持ホールダー付属）
4.6
通常価格(税別)： 398円 (税込価格：438円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空パッド ソフトベローズタイプ VPHE ワンタッチ継手タイプ

日本ピスコ

真空パッド ソフトベローズタイプ VPHE ワンタッチ継手タイプ
0
通常価格(税別)： 748円 (税込価格：823円)

通常出荷日：在庫品1日目

柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ...

詳細情報を確認する

ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
未確定：候補が19型番あります。
数量：

商品情報

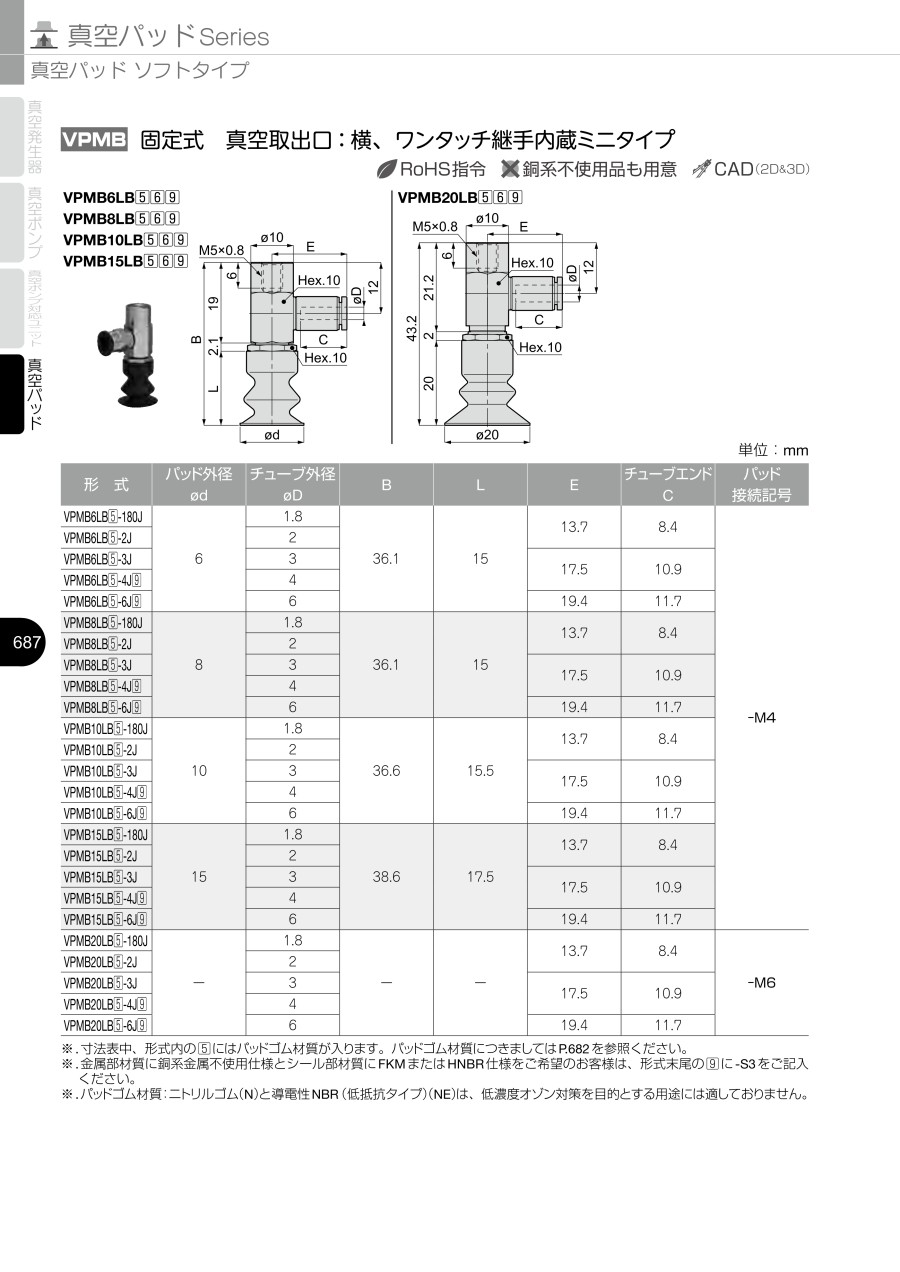

外形図

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ 外形図1

VPMB6LB／VPMB8LB／VPMB10LB／VPMB15LB

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ 外形図2

VPMB20LB

製品仕様

パッド材質・用途

記号NS
材質ニトリルゴムシリコーンゴム
用途段ボール、ベニヤ板、鉄板、食品関係、その他、一般ワーク半導体、金型成形品取出し、薄物ワーク、食品関係
外観色ブラックナチュラル
  • ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm
型番チューブ外径
φD		バッド外径
φd		BLEチューブエンド
C		パッド接続記号
VPMB6LB（5）-3J3636.11517.510.9-M4
VPMB6LB（5）-4J4
VPMB8LB（5）-3J3836.11517.510.9
VPMB8LB（5）-4J4
VPMB10LB（5）-3J31036.615.517.510.9
VPMB10LB（5）-4J（9）4
VPMB15LB（5）-3J31538.617.517.510.9
VPMB15LB（5）-4J4
VPMB20LB（5）-4J4---17.510.9-M6
  • 寸法表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましてはパッド材質・用途を参照ください。
  • VPMB10LBS-4Jのみ、金属部材質に銅系金属不使用仕様をご希望のお客様は、型番末尾の（9）に-S3をご記入ください。

型番リスト

表示件数
  • 1
    • 型番
    VPMB6LBN-3J
    VPMB6LBN-4J
    VPMB6LBS-3J
    VPMB6LBS-4J
    VPMB8LBN-3J
    VPMB8LBN-4J
    VPMB8LBS-3J
    VPMB8LBS-4J
    VPMB10LBN-3J
    VPMB10LBN-4J
    VPMB10LBS-3J
    VPMB10LBS-4J
    VPMB10LBS-4J-S3
    VPMB15LBN-3J
    VPMB15LBN-4J
    VPMB15LBS-3J
    VPMB15LBS-4J
    VPMB20LBN-4J
    VPMB20LBS-4J

    ゴム系材質

    色

    外径 d

    (φ)

    高さ L1

    (mm)

    全長 B

    (mm)

    真空取出口チューブ外径

    (φ)

    金属部材質

    		最小発注数量
    [ニトリルゴム] ニトリルゴム
    ブラック
    6
    15
    36
    3
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    6
    15
    36
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    6
    15
    36
    3
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    6
    15
    36
    4
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    8
    15
    36
    3
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    8
    15
    36
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    8
    15
    36
    3
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    8
    15
    36
    4
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    10
    15.5
    36.5
    3
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    10
    15.5
    36.5
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    10
    15.5
    36.5
    3
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    10
    15.5
    36.5
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    10
    15.5
    36.5
    4
    銅系金属不使用仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    15
    17.5
    38.5
    3
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    15
    17.5
    38.5
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    15
    17.5
    38.5
    3
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    15
    17.5
    38.5
    4
    標準仕様
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    20
    20
    43
    4
    標準仕様
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    20
    20
    43
    4
    標準仕様
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,484円
    ( 1,632円 )
    6日目
    1,446円
    ( 1,591円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,349円
    ( 1,484円 )
    6日目
    1,351円
    ( 1,486円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,349円
    ( 1,484円 )
    6日目
    1,351円
    ( 1,486円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,528円
    ( 1,681円 )
    10日目
    2,324円
    ( 2,556円 )
    7日目
    1,387円
    ( 1,526円 )
    6日目
    1,387円
    ( 1,526円 )
    6日目
    1,599円
    ( 1,759円 )
    6日目
    1,793円
    ( 1,972円 )
    6日目
    1,350円
    ( 1,485円 )
    6日目
    1,891円
    ( 2,080円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    【特長】
    ・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
    ・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
    ・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
    ・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
