日本ピスコ

真空パッド　ソフトベローズ小型タイプ　VPMB　バーブ継手タイプ

真空パッド　ソフトベローズ小型タイプ　VPMB　バーブ継手タイプ
通常単価(税別)
1,277円～1,527円
税込単価
1,405円～1,680円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空パッド 長円小型タイプ VPMB ワンタッチ継手

日本ピスコ

真空パッド 長円小型タイプ VPMB ワンタッチ継手
0
通常価格(税別)： 1,137円 (税込価格：1,251円)

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ

日本ピスコ

真空パッド　ソフトベローズ小型タイプ　VPMB　ワンタッチ継手タイプ
0
通常価格(税別)： 1,349円 (税込価格：1,484円)

通常出荷日：6 日目 ～

柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ...

詳細情報を確認する

ご注意

  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
未確定：候補が20型番あります。
数量：

商品情報

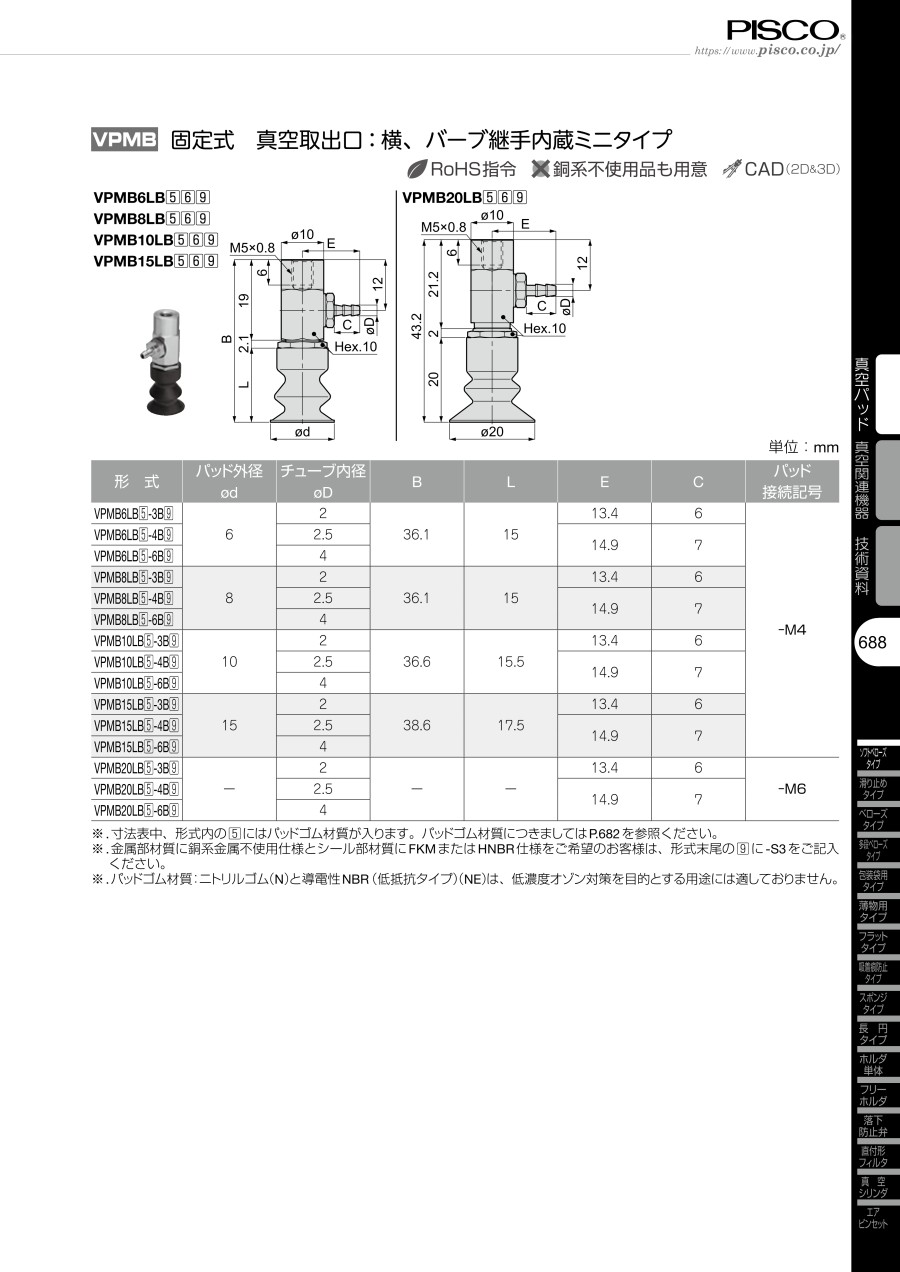

外形図

真空パッド　ソフトベローズ小型タイプ　VPMB　バーブ継手タイプ 外形図1

VPMB6LB／VPMB8LB／VPMB10LB／VPMB15LB

真空パッド　ソフトベローズ小型タイプ　VPMB　バーブ継手タイプ 外形図2

VPMB20LB

製品仕様

  • 固定式 真空取出口：横、バーブ継手内蔵ミニタイプ

パッド材質・用途

記号NS
材質ニトリルゴムシリコーンゴム
用途段ボール、ベニヤ板、鉄板、 食品関係、その他一般ワーク半導体、金型成形品取出し、 薄物ワーク、食品関係
色ブラックナチュラル
    ※ ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

    規格表

    単位：mm
    型番チュ-ブ内径
    φD    		パッド外径
    φd    		BLECパッド接続記号
    VPMB6LB（5）-3B2636.11513.46-M4
    VPMB6LB（5）-4B2.514.97
    VPMB8LB（5）-3B2813.46
    VPMB8LB（5）-4B2.514.97
    VPMB10LB（5）-3B21036.615.513.46
    VPMB10LB（5）-4B2.514.97
    VPMB15LB（5）-3B21538.617.513.46
    VPMB15LB（5）-4B2.514.97
    VPMB20LB（5）-4B2.5---14.97-M6
    VPMB20LB（5）-6B414.97

    ※型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましてはパッド材質・用途をご参照ください。

    型番リスト

    表示件数
  • 1
    • 型番
    VPMB6LBN-3B
    VPMB6LBN-4B
    VPMB6LBS-3B
    VPMB6LBS-4B
    VPMB8LBN-3B
    VPMB8LBN-4B
    VPMB8LBS-3B
    VPMB8LBS-4B
    VPMB10LBN-3B
    VPMB10LBN-4B
    VPMB10LBS-3B
    VPMB10LBS-4B
    VPMB15LBN-3B
    VPMB15LBN-4B
    VPMB15LBS-3B
    VPMB15LBS-4B
    VPMB20LBN-4B
    VPMB20LBN-6B
    VPMB20LBS-4B
    VPMB20LBS-6B

    ゴム系材質

    色

    外径 d

    (φ)

    高さ L1

    (mm)

    全長 B

    (mm)

    真空取出口チューブ外径

    (φ)

    		最小発注数量
    [ニトリルゴム] ニトリルゴム
    ブラック
    6
    15
    36
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    6
    15
    36
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    6
    15
    36
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    6
    15
    36
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    8
    15
    36
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    8
    15
    36
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    8
    15
    36
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    8
    15
    36
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    10
    15.5
    36.5
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    10
    15.5
    36.5
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    10
    15.5
    36.5
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    10
    15.5
    36.5
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    15
    17.5
    38.5
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    15
    17.5
    38.5
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    15
    17.5
    38.5
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    15
    17.5
    38.5
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    20
    20
    43
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    20
    20
    43
    6
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    20
    20
    43
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    20
    20
    43
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,277円
    ( 1,405円 )
    6日目
    1,277円
    ( 1,405円 )
    6日目
    1,456円
    ( 1,602円 )
    8日目
    1,456円
    ( 1,602円 )
    6日目
    1,277円
    ( 1,405円 )
    6日目
    1,277円
    ( 1,405円 )
    6日目
    1,456円
    ( 1,602円 )
    6日目
    1,456円
    ( 1,602円 )
    6日目
    1,277円
    ( 1,405円 )
    6日目
    1,277円
    ( 1,405円 )
    6日目
    1,456円
    ( 1,602円 )
    6日目
    1,456円
    ( 1,602円 )
    6日目
    1,315円
    ( 1,447円 )
    6日目
    1,315円
    ( 1,447円 )
    6日目
    1,527円
    ( 1,680円 )
    6日目
    1,527円
    ( 1,680円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,491円
    ( 1,640円 )
    6日目
    1,491円
    ( 1,640円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
