日本ピスコ

真空パッド　ソフトベローズ小型タイプ　VPMA　バーブ継手タイプ

真空パッド　ソフトベローズ小型タイプ　VPMA　バーブ継手タイプ
通常単価(税別)
1,278円～1,528円
税込単価
1,406円～1,681円
通常出荷日：6日目

柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ修正中です。修正完了まで...

詳細を確認
  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

よく一緒に見られています

真空 ソフトベローズタイプ パッドゴム（バッド保持ホールダー付属）

日本ピスコ

真空 ソフトベローズタイプ パッドゴム（バッド保持ホールダー付属）
通常価格(税別)： 398円 (税込価格：438円)

通常出荷日：在庫品1日目

よく一緒に見られています

真空パッド スタンダード小型タイプ VPMA ワンタッチ継手

日本ピスコ

真空パッド スタンダード小型タイプ VPMA ワンタッチ継手
通常価格(税別)： 919円 (税込価格：1,011円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

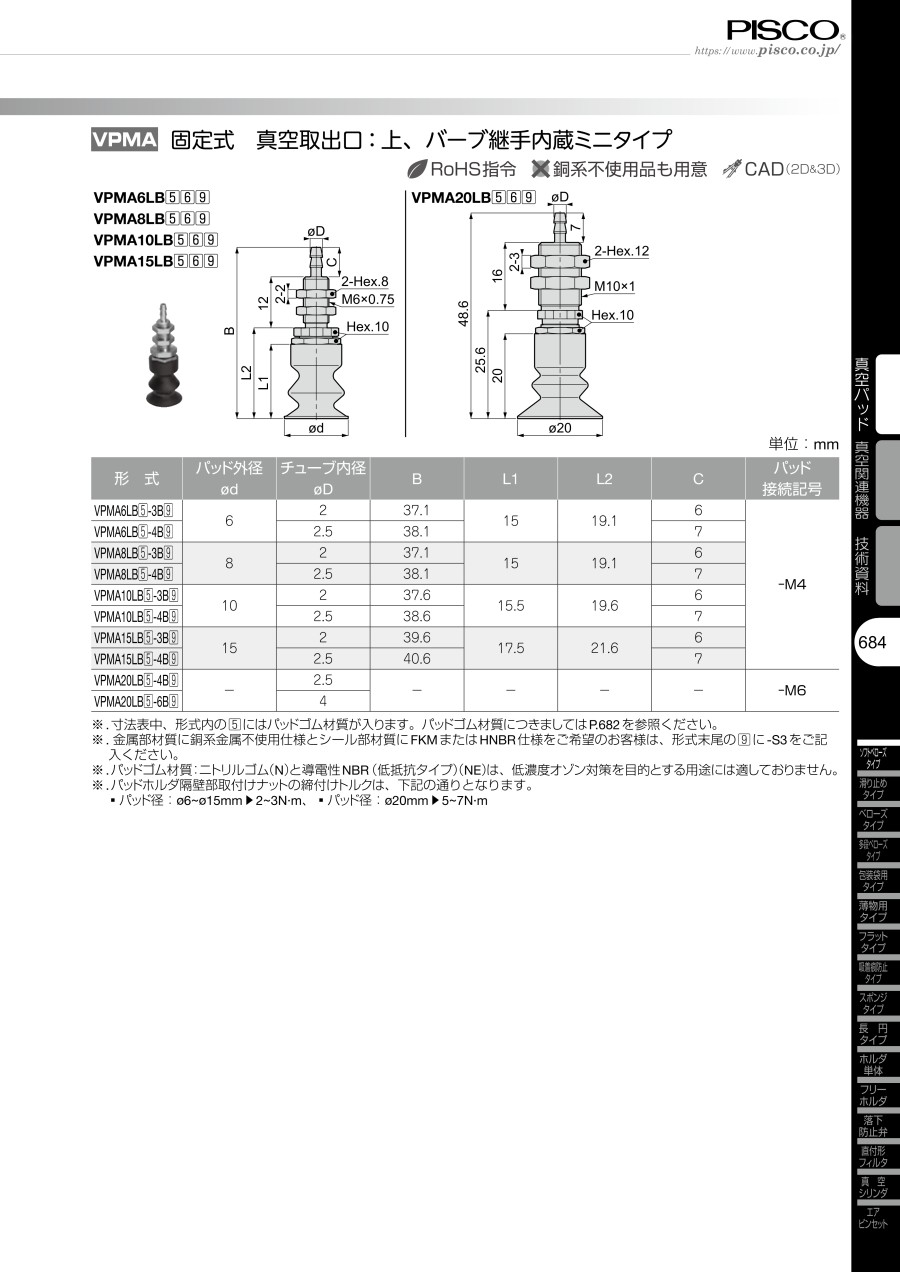

外形図

真空パッド　ソフトベローズ小型タイプ　VPMA　バーブ継手タイプ 外形図01

VPMA6LB／8LB／10LB／15LB

真空パッド　ソフトベローズ小型タイプ　VPMA　バーブ継手タイプ 外形図02

VPMA20LB

製品仕様

ホルダ形状

  • 固定式、真空取出口：上

パッド材質・用途

記号NS
材質ニトリルゴムシリコーンゴム
用途段ボール
ベニヤ板
鉄板
食品関係
その他一般ワーク		半導体
金型成形品取出し
薄物ワーク
食品関係
色ブラックナチュラル

※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm
型番チューブ内径
φD		パッド外径
φd		BL1L2Cパッド接続記号
VPMA6LB（5）-3B2637.11519.16-M4
VPMA6LB（5）-4B2.538.17
VPMA8LB（5）-3B2837.16
VPMA8LB（5）-4B2.538.17
VPMA10LB（5）-3B21037.615.519.66
VPMA10LB（5）-4B2.538.67
VPMA15LB（5）-3B21539.617.521.66
VPMA15LB（5）-4B2.540.67
VPMA20LB（5）-4B2.5------M6
VPMA20LB（5）-6B4

※表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記をご参照ください。
※パッドホルダ隔壁部取付けナットの締付トルクは、下記の通りとなります。

  • パッド径：φ6～φ15mmは2～3N・m
  • パッド径：φ20mmは5～7N・m

型番リスト

表示件数
  • 1
    • 型番
    VPMA6LBN-3B
    VPMA6LBN-4B
    VPMA6LBS-3B
    VPMA6LBS-4B
    VPMA8LBN-3B
    VPMA8LBN-4B
    VPMA8LBS-3B
    VPMA8LBS-4B
    VPMA10LBN-3B
    VPMA10LBN-4B
    VPMA10LBS-3B
    VPMA10LBS-4B
    VPMA15LBN-3B
    VPMA15LBN-4B
    VPMA15LBS-3B
    VPMA15LBS-4B
    VPMA20LBN-4B
    VPMA20LBN-6B
    VPMA20LBS-4B
    VPMA20LBS-6B

    ゴム系材質

    色

    接続ねじ径

    外径 d

    (φ)

    高さ L1

    (mm)

    全長 B

    (mm)

    取付接続ねじ

    真空取出口チューブ外径

    (φ)

    		最小発注数量
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    6
    15
    37
    M6
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    6
    15
    38
    M6
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    6
    15
    37
    M6
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    6
    15
    38
    M6
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    8
    15
    37
    M6
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    8
    15
    38
    M6
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    8
    15
    37
    M6
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    8
    15
    38
    M6
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    10
    15.5
    37.5
    M6
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    10
    15.5
    38.5
    M6
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    10
    15.5
    37.5
    M6
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    10
    15.5
    38.5
    M6
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    15
    17.5
    39.5
    M6
    3
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M6
    15
    17.5
    40.5
    M6
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    15
    17.5
    39.5
    M6
    3
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M6
    15
    17.5
    40.5
    M6
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M10
    20
    20
    48.4
    M10
    4
    1個
    [ニトリルゴム] ニトリルゴム
    ブラック
    M10
    20
    20
    48.4
    M10
    6
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M10
    20
    20
    48.4
    M10
    4
    1個
    [シリコンゴム] シリコーンゴム
    [白] ホワイト
    M10
    20
    20
    48.4
    M10
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,278円
    ( 1,406円 )
    6日目
    1,403円
    ( 1,543円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,278円
    ( 1,406円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,457円
    ( 1,603円 )
    6日目
    1,316円
    ( 1,448円 )
    6日目
    1,316円
    ( 1,448円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,528円
    ( 1,681円 )
    6日目
    1,279円
    ( 1,407円 )
    6日目
    1,279円
    ( 1,407円 )
    6日目
    1,493円
    ( 1,642円 )
    6日目
    1,493円
    ( 1,642円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    柔軟性に優れ、紙、プラスチック成型品等の吸着に最適　※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

    【特長】
    ・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
    ・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
    ・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
    ・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側

    ご注意

    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
