真空 ソフトベローズタイプ パッドゴム（バッド保持ホールダー付属）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

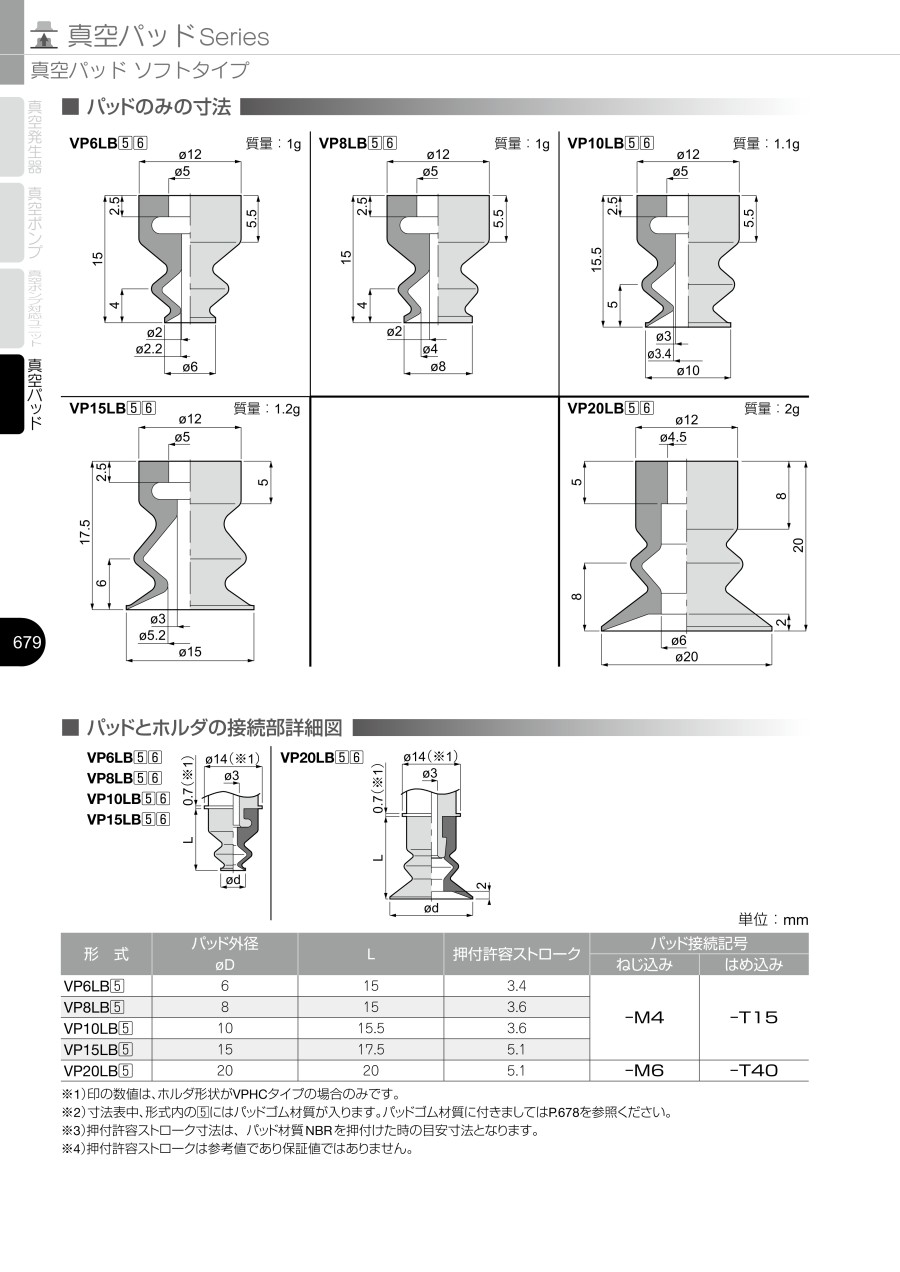

外形図
製品仕様
製品仕様
パッド材質
ニトリルゴム、シリコーンゴム、ウレタンゴム、導電性NBR（低抵抗タイプ）、HNBR、EPDM
パッドサイズ
φ6（直径6mm）、 φ8（直径8mm）、 φ10（直径10mm）、 φ15（直径15mm）、 φ20（直径20mm）
パッドとホルダの固定部詳細
VP6〜15LB□の固定部詳細図
VP20LB□の固定部詳細図
| 形式 | パッド外径 φd | L |
|---|---|---|
| VP 6LB□ | 6 | 15 |
| VP 8LB□ | 8 | 15 |
| VP 10LB□ | 10 | 15.5 |
| VP 15LB□ | 15 | 17.5 |
| VP 20LB□ | 20 | 20 |
商品特長詳細
パッドゴムが柔軟性に優れ、紙などの吸着が可能。また、プラスチック成型品の吸着が比較的跡を付けずに行える。
パッドホルダに真空取出口を両側に設けたタイプを用意。1つの真空源を元に真空パッドを複数連結して成型品の吸着・搬送に利用する場合に最適。
小型タイプホルダは、既存の真空パッド用ホルダ（A、 B、 C、 Dタイプ）のダウンサイジングを行い、省スペース化が可能。
オプションの落下防止弁、パッド直付タイプフィルタにも対応。
選定サポート情報
固定式| 真空取出口 上 | 真空取出口 横 | 直付型 | ||||
| タイプ | 標準 | 小型 | 標準 | 小型 | 標準 | 小型 |
| 記号 | VPA | VPMA | VPB | VPMB | － | － |
| 真空取出口 上 | 真空取出口 横 | 直付型 | |||
| タイプ | 標準 | 小型 | 標準 | 小型 | 標準 |
| 記号 | VPC | VPMC | VPD | VPMD | VPF |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
398円 ( 438円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
668円 ( 735円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
成型品の取出しやキズ付きやすいワークの搬送に最適な吸着パッド。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
【用途】
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 本シリーズは2022年メーカー仕様変更より、すべての商品にバッド保持ホールダーが付属します。
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品担当おすすめ
よくあるご質問（FAQ）
但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
ブリード・ブルームしたものがワークに転写している可能性があります。
液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
吸着痕防止対策に優れた効果があります。
