真空パッド ソフトベローズタイプ VPHD バーブ継手タイプ
- 通常単価(税別)
- 1,435円～1,674円
- 税込単価
- 1,579円～1,841円
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ...
詳細情報を確認する未確定：候補が10型番あります。
商品情報

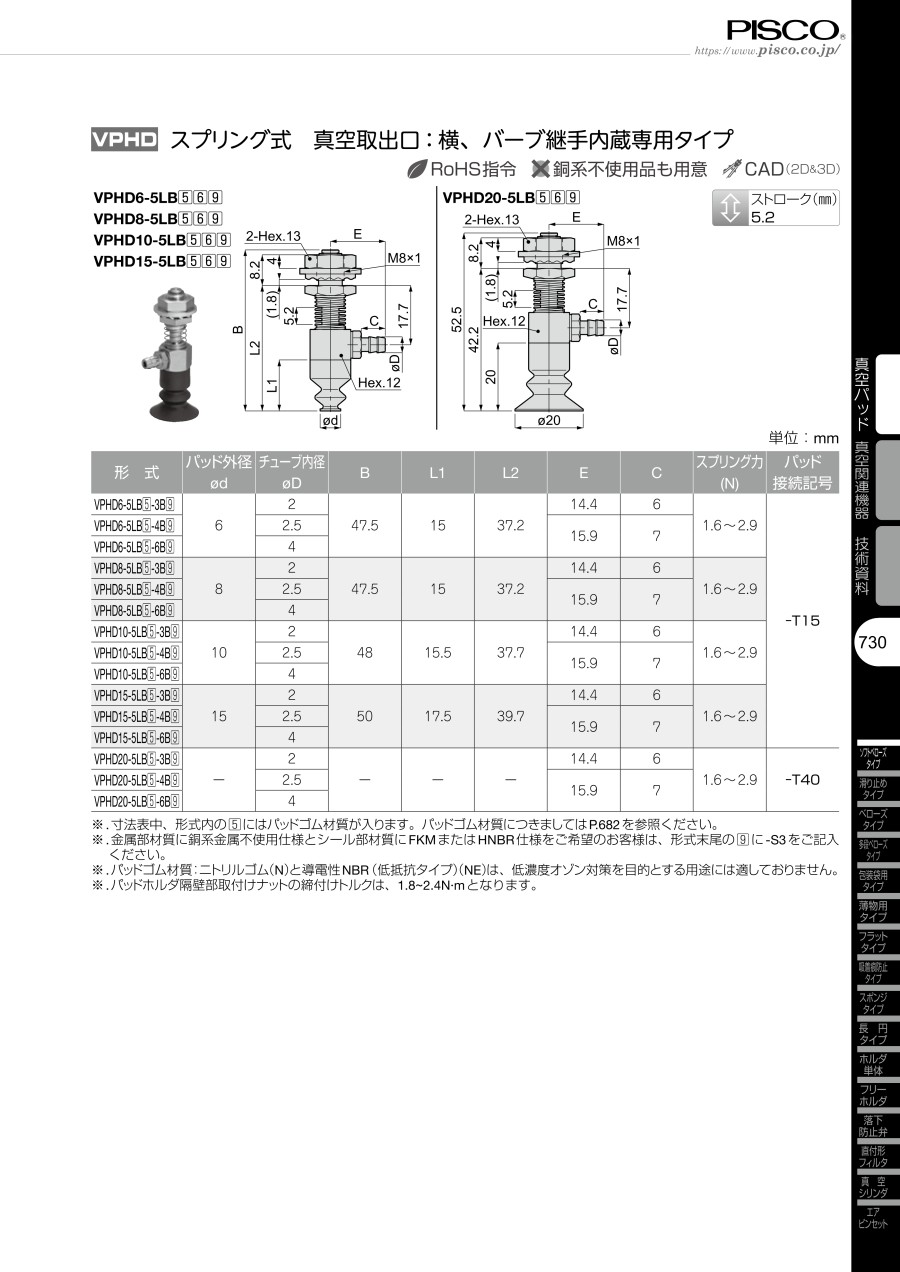

外形図
VPHD6／VPHD8／VPHD10／VPHD15
VPHD20
製品仕様
ホルダ形状
- スプリング式、真空取出口：横、バーブ継手内蔵専用タイプ
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
単位：mm
| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | E | C | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|---|
| VPHD6-5LBN-6B | 6 | 4 | 47.5 | 15 | 37.2 | 15.9 | 7 | 1.6～2.9 | -M4 |
| VPHD6-5LBS-6B | |||||||||
| VPHD8-5LBN-6B | 8 | ||||||||
| VPHD8-5LBS-6B | |||||||||
| VPHD10-5LBN-6B | 10 | 48 | 15.5 | 37.7 | |||||
| VPHD10-5LBS-6B | |||||||||
| VPHD15-5LBN-6B | 15 | 50 | 17.5 | 39.7 | |||||
| VPHD15-5LBS-6B | |||||||||
| VPHD20-5LBN-6B | - | - | - | - | -M6 | ||||
| VPHD20-5LBS-6B |
※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,435円 ( 1,579円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,435円 ( 1,579円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,435円 ( 1,579円 ) | 6日目 |
1,608円 ( 1,769円 ) | 6日目 |
1,471円 ( 1,618円 ) | 6日目 |
1,674円 ( 1,841円 ) | 6日目 |
1,538円 ( 1,692円 ) | 6日目 |
1,674円 ( 1,841円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
