日本ピスコ

真空パッドソフトベローズタイプ VPHDW ワンタッチ継手

カタログ |

通常単価(税別): 1,837円～2,375円

税込単価: 2,021円～2,613円

通常出荷日：6日目

柔軟性に優れ、紙、プラスチック成型品等の吸着に最適。※本シリーズはCADデータ修正中です。修正完了まで...

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

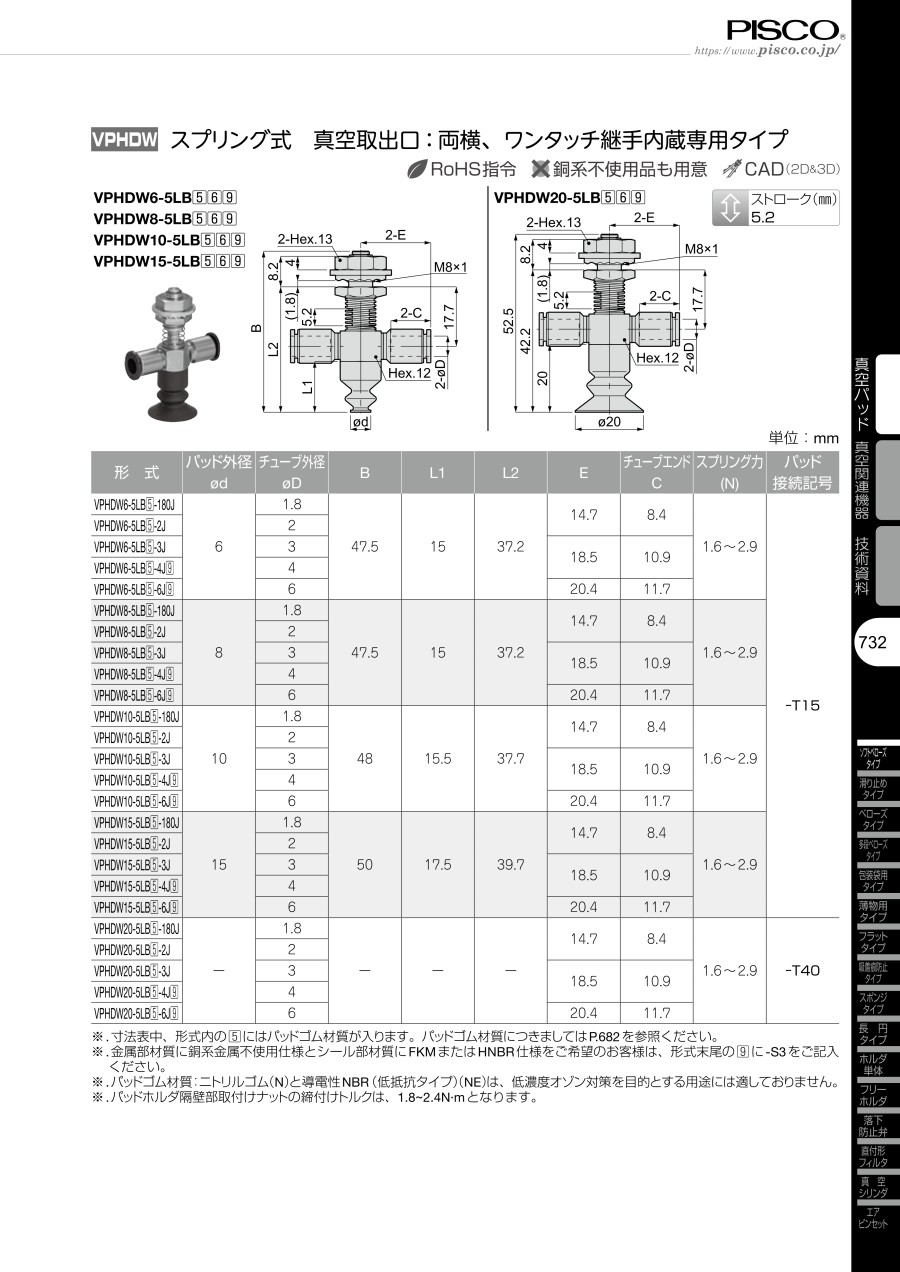

VPHDW6／VPHDW8／VPHDW10／VPHDW15

VPHDW20

製品仕様

ホルダ形状

スプリング式、真空取出口：両横、ワンタッチ継手内蔵専用タイプ

パッド材質・用途

記号	N	S
材質	ニトリルゴム	シリコーンゴム
材質	ニトリルゴム	シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係
色	ブラック	ナチュラル

※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	E	チューブエンド C	スプリング力（N）	パッド接続記号
型番	パッド外径 φd	チューブ内径 φD	B	L1	L2	E	チューブエンド C	スプリング力（N）	パッド接続記号
VPHDW6-5LBN-6J	6	6	47.5	15	37.2	20.4	11.7	1.6～2.9	-M4
VPHDW6-5LBS-6J	6
VPHDW8-5LBN-6J	8
VPHDW8-5LBS-6J	8
VPHDW10-5LBN-6J	10		48	15.5	37.7
VPHDW10-5LBS-6J	10		48	15.5	37.7
VPHDW15-5LBN-6J	15		50	17.5	39.7
VPHDW15-5LBS-6J	15		50	17.5	39.7
VPHDW20-5LBN-6J	-		-	-	-				-M6
VPHDW20-5LBS-6J	-		-	-	-				-M6

※パッドホルダ隔壁部取付けナットの締付けトルクは、1.8～2.4N・mとなります。

型番リスト

表示件数

型番

ゴム系材質

色

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

最小発注数量

[ニトリルゴム] ニトリルゴム	ブラック	6	15	47.3	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	6	15	47.3	1個
[ニトリルゴム] ニトリルゴム	ブラック	8	15	47.3	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	8	15	47.3	1個
[ニトリルゴム] ニトリルゴム	ブラック	10	15.5	47.8	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	10	15.5	47.8	1個
[ニトリルゴム] ニトリルゴム	ブラック	15	17.5	49.8	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	15	17.5	49.8	1個
[ニトリルゴム] ニトリルゴム	ブラック	20	20	52.3	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	20	20	52.3	1個

通常単価(税別) (税込単価)	通常出荷日

1,837円 ( 2,021円 )	6日目
2,056円 ( 2,262円 )	6日目
1,837円 ( 2,021円 )	6日目
2,056円 ( 2,262円 )	6日目
1,837円 ( 2,021円 )	6日目
2,056円 ( 2,262円 )	6日目
1,950円 ( 2,145円 )	6日目
2,375円 ( 2,613円 )	6日目
1,859円 ( 2,045円 )	6日目
2,079円 ( 2,287円 )	6日目

詳細情報

基本情報

基本情報

柔軟性に優れ、紙、プラスチック成型品等の吸着に最適。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
