真空パッド ソフトベローズタイプ VPHC バーブ継手
- 通常単価(税別)
- 1,457円～1,701円
- 税込単価
- 1,603円～1,871円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する商品情報

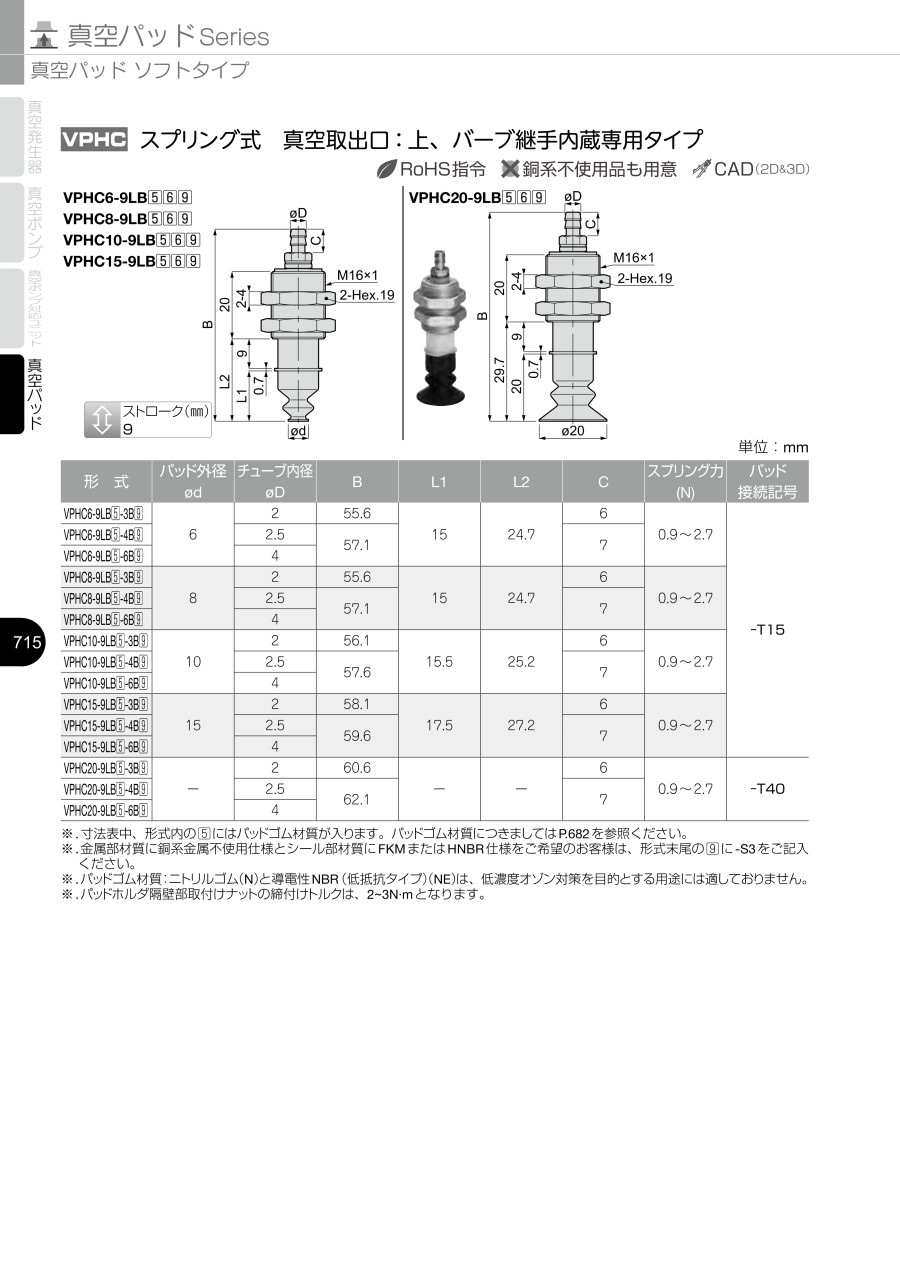

外形図
VPHC6-9LB□-6B／VPHC8-9LB□-6B／VPHC10-9LB□-6B
VPHC15-9LB□-6B
VPHC20-9LB□-6B
製品仕様
- ストローク：9mm
- スプリング式
- 真空取出口：上
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ外径 φD | B | L1 | L2 | C | スプリング力 （N） | パッド接続記号 |
|---|---|---|---|---|---|---|---|---|
| VPHC6-9LB□-6B | 6 | 4 | 57.1 | 15 | 24.7 | 7 | 0.9～2.7 | -M4 |
| VPHC8-9LB□-6B | 8 | |||||||
| VPHC10-9LB□-6B | 10 | 57.6 | 15.5 | 25.2 | ||||
| VPHC15-9LB□-6B | 15 | 59.6 | 17.5 | 27.2 | ||||
| VPHC20-9LB□-6B | - | 62.1 | - | - | -M6 |
※型番内の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては、製品仕様をご参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、2～3N・mとなります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,457円 ( 1,603円 ) | 6日目 |
1,633円 ( 1,796円 ) | 6日目 |
1,457円 ( 1,603円 ) | 6日目 |
1,633円 ( 1,796円 ) | 6日目 |
1,457円 ( 1,603円 ) | 6日目 |
1,633円 ( 1,796円 ) | 6日目 |
1,494円 ( 1,643円 ) | 6日目 |
1,701円 ( 1,871円 ) | 6日目 |
1,494円 ( 1,643円 ) | 6日目 |
1,701円 ( 1,871円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。
・また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
