日本ピスコ

真空パッドソフトベローズタイプ VPD ワンタッチ継手

Name: 真空パッド ソフトベローズタイプ VPD ワンタッチ継手
Brand: 日本ピスコ
SKU: 221000043495
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 2,088円～3,124円

税込単価: 2,297円～3,436円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

真空ソフトタイプパッドゴム

通常価格(税別)： 329円 (税込価格：362円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

真空パッドソフトベローズタイプ VPB ワンタッチ継手タイプ

通常価格(税別)： 950円 (税込価格：1,045円)

通常出荷日：6 日目

【特長】・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。また、プラスチック...

詳細情報を確認する

パット形状
ソフトベローズ
本体種類
パッド+ホルダセット
パット種類
ソフト
取付方法
埋込式
材質
ゴム系
環境
標準
接続ねじ種類
おねじ
接続ねじ径
M14
取付金具
スプリング式
ストローク (mm)
6
真空取出方向
横
取付接続ねじ
M14
真空取出口チューブ外径 (φ)
6
落下防止弁
無し
直付フィルタ
無し

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPD6-6LB□-6J／VPD8-6LB□-6J

VPD10-6LB□-6J／VPD15-6LB□-6J

VPD20-6LB□-6J

製品仕様

ワンタッチ継手スタンダードタイプ
スプリング式
真空取出口：横

パッド材質・用途

記号	N	S
材質	ニトリルゴム	シリコーンゴム
用途	段ボールベニヤ板鉄板食品関係その他一般ワーク	半導体金型成形品取出し薄物ワーク食品関係
色	ブラック	ナチュラル

※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。

規格表

単位：mm

型番	パッド外径 φd	チューブ外径 φD	B	L1	L2	L3	E1	E2	チューブエンドC	ストロークS	スプリング力（N）	パッド接続記号
VPD6-6LB□-6J	6	6	67.2	44.1	20	-	19.9	18.5	11.7	6	4.0～7.1	-M4
VPD8-6LB□-6J	8	6	67.2	44.1	20	-	19.9	18.5	11.7	6	4.0～7.1	-M4
VPD10-6LB□-6J	10	6	67.7	15.5	44.6	20	19.9	18.5	11.7	6	4.0～7.1	-M4
VPD15-6LB□-6J	15		69.7	17.5	46.6						4.0～7.1	-M4
VPD20-6LB□-6J	20		72.1	-	49						7.0～12.6	-M6

※型番内の□にはパッドゴム材質が入ります。パッドゴム材質に付きましては、製品仕様を参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、4.5～6N・mとなります。

型番リスト

表示件数

型番

ゴム系材質

色

外径 d

(φ)

高さ L1

(mm)

スプリング力

(N)

全長 B

(mm)

最小発注数量

[ニトリルゴム] ニトリルゴム	ブラック	6	15	4.0～7.1	67.2	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	6	15	4.0～7.1	67.2	1個
[ニトリルゴム] ニトリルゴム	ブラック	8	15	4.0～7.1	67.2	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	8	15	4.0～7.1	67.2	1個
[ニトリルゴム] ニトリルゴム	ブラック	10	15.5	4.0～7.1	67.7	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	10	15.5	4.0～7.1	67.7	1個
[ニトリルゴム] ニトリルゴム	ブラック	15	17.5	4.0～7.1	69.7	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	15	17.5	4.0～7.1	69.7	1個
[ニトリルゴム] ニトリルゴム	ブラック	20	20	7.0～12.6	72.2	1個
[シリコンゴム] シリコーンゴム	[白] ホワイト	20	20	7.0～12.6	72.2	1個

通常単価(税別) (税込単価)	通常出荷日

2,088円 ( 2,297円 )	6日目
2,506円 ( 2,757円 )	6日目
2,088円 ( 2,297円 )	6日目
2,258円 ( 2,484円 )	6日目
2,361円 ( 2,597円 )	6日目
2,785円 ( 3,064円 )	6日目
2,360円 ( 2,596円 )	6日目
2,597円 ( 2,857円 )	6日目
2,429円 ( 2,672円 )	6日目
3,124円 ( 3,436円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・パッドゴムが柔軟性に優れ、紙などの吸着が可能です。また、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

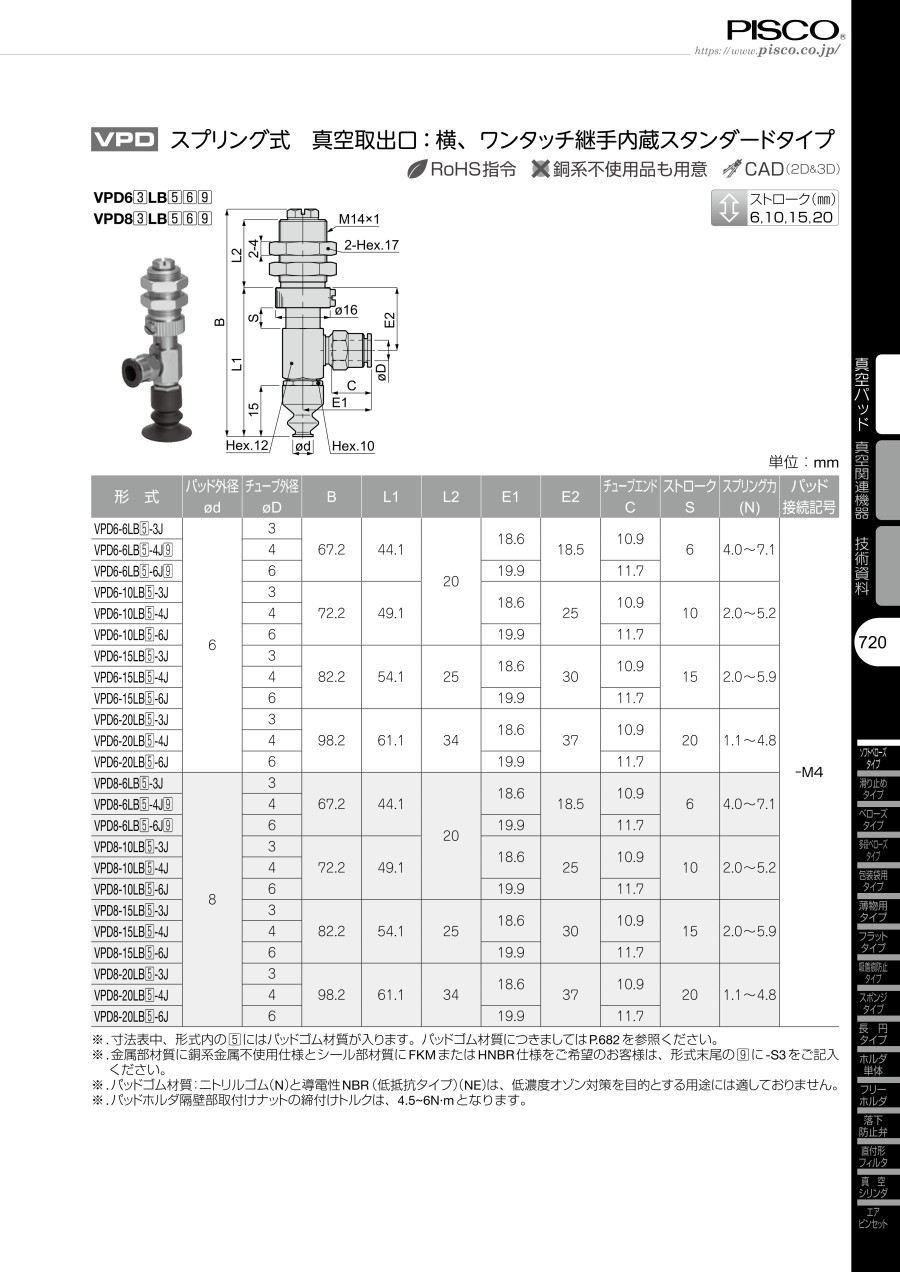

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
