真空パッド ソフトベローズタイプ VPA バーブ継手タイプ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

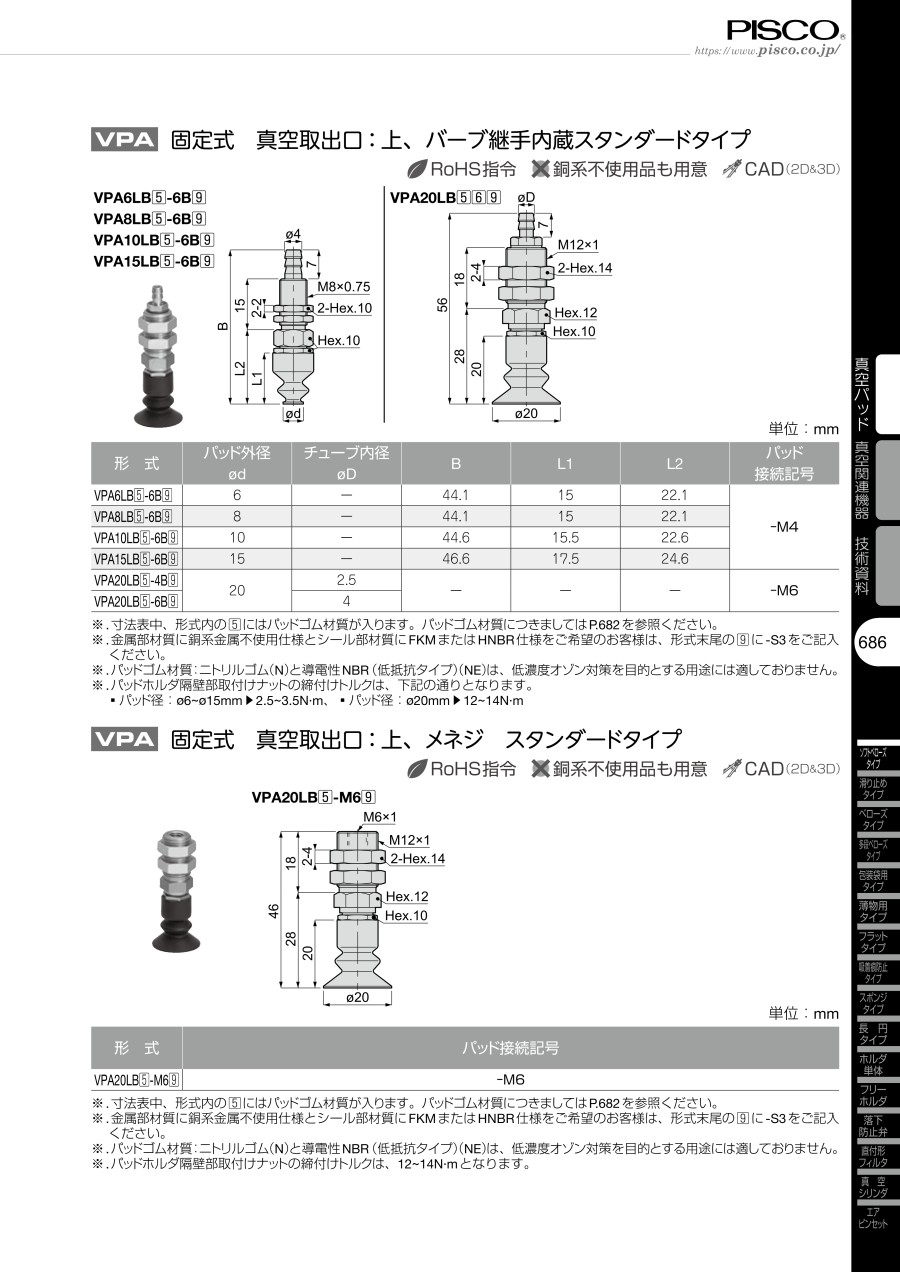

外形図
VPA6LB（5）-6B／VPA8LB（5）-6B／VPA10LB（5）-6B／VPA15LB（5）-6B
VPA20LB（5）
製品仕様
ホルダ形状
- 固定式、真空取出口：上、バーブ継手内蔵スタンダードタイプ
パッド材質・用途
| 記号 | N | S |
|---|---|---|
| 材質 | ニトリルゴム | シリコーンゴム |
| 用途 | 段ボール ベニヤ板 鉄板 食品関係 その他一般ワーク | 半導体 金型成形品取出し 薄物ワーク 食品関係 |
| 色 | ブラック | ナチュラル |
※ニトリルゴム（N）は、低濃度オゾン対策を目的とする用途には適しておりません。
規格表
| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | パッド接続記号 |
|---|---|---|---|---|---|---|
| VPA6LB（5）-6B | 6 | - | 44.1 | 15 | 22.1 | -M4 |
| VPA8LB（5）-6B | 8 | - | 44.1 | 15 | 22.1 | |
| VPA10LB（5）-6B | 10 | - | 44.6 | 15.5 | 22.6 | |
| VPA15LB（5）-6B | 15 | - | 46.6 | 17.5 | 24.6 | |
| VPA20LB（5）-6B | 20 | 4 | - | - | - | -M6 |
※規格表中、型番内の（5）にはパッドゴム材質が入ります。パッドゴム材質に付きましては上記をご参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
・パッド径／φ6～φ15mm：2.5～3.5N・m
・パッド径／φ20mm：12～14N・m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,172円 ( 1,289円 ) | 6日目 |
1,351円 ( 1,486円 ) | 6日目 |
1,172円 ( 1,289円 ) | 6日目 |
1,380円 ( 1,518円 ) | 6日目 |
1,386円 ( 1,525円 ) | 6日目 |
1,789円 ( 1,968円 ) | 6日目 |
1,417円 ( 1,559円 ) | 6日目 |
1,903円 ( 2,093円 ) | 6日目 |
1,452円 ( 1,597円 ) | 6日目 |
1,631円 ( 1,794円 ) | 6日目 |
詳細情報
基本情報
柔軟性に優れ、紙、プラスチック成型品等の吸着に最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・パッドゴムが柔軟性に優れ、プラスチック成型品の吸着が比較的跡を付けずに行えます。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・パッドホルダ（VPHD,VPHEタイプ）にこの度、真空取出口を両側
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
