真空パッド スポンジ小型タイプ VPMA ワンタッチ継手
- 通常単価(税別)
- 1,624円～1,969円
- 税込単価
- 1,786円～2,166円
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...
詳細情報を確認する商品情報

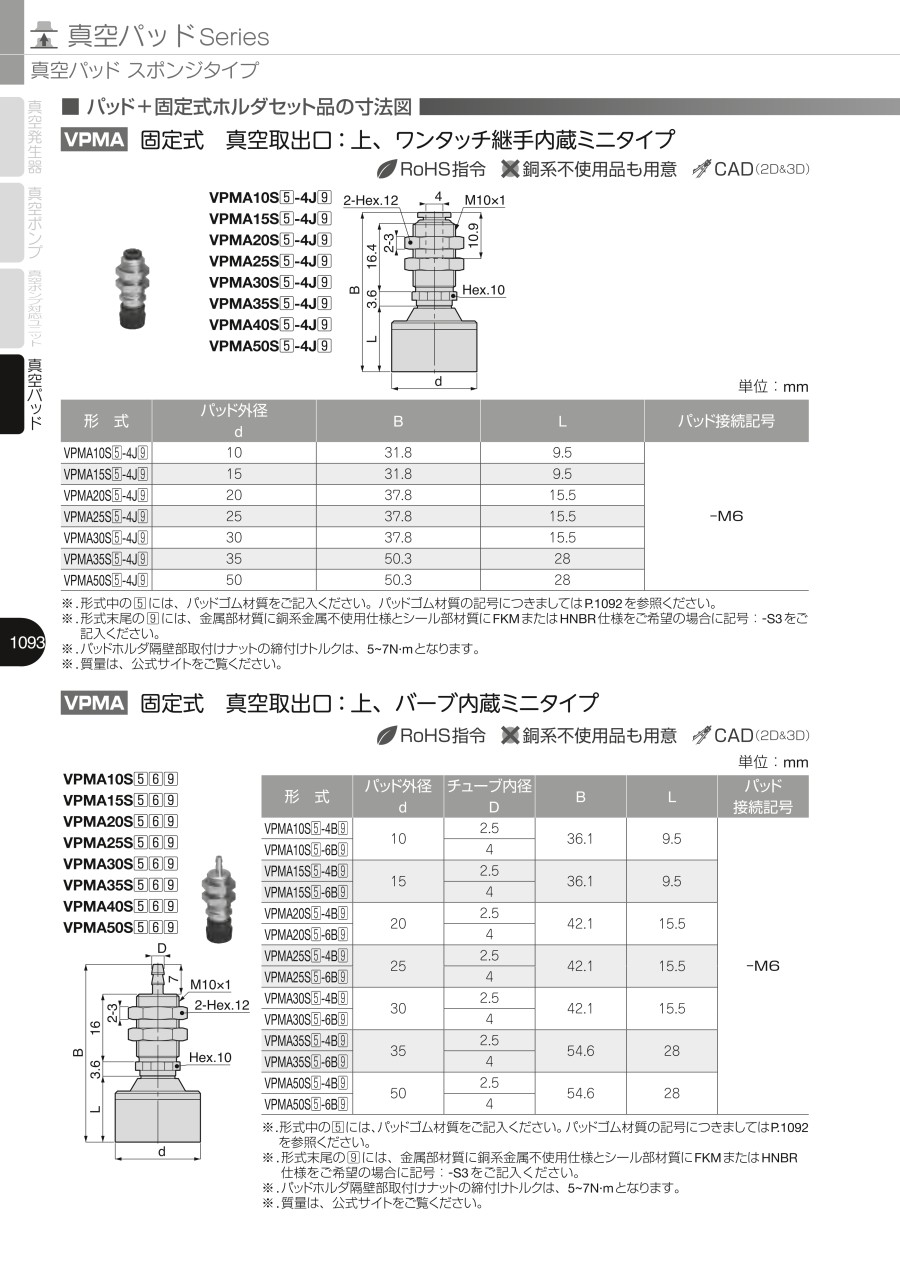

外形図
規格表
※ .形式中の（5）には、パッドゴム材質をご記入ください。
※ .パッドホルダ隔壁部取付けナットの締付けトルクは、5～7N・mとなります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,789円 ( 1,968円 ) | 6日目 |
1,624円 ( 1,786円 ) | 6日目 |
1,748円 ( 1,923円 ) | 6日目 |
1,858円 ( 2,044円 ) | 6日目 |
1,969円 ( 2,166円 ) | 6日目 |
詳細情報
基本情報
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・表面に凹凸のあるワーク（建物の外壁材・小さな石物や貝殻のようなワーク）に最適。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A、Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
