日本ピスコ

真空 スポンジタイプ パッドゴム

真空 スポンジタイプ パッドゴム
この商品のFAQをみる（2件）
通常単価(税別)
637円～8,882円
税込単価
701円～9,770円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空 ベローズタイプ パッドゴム

日本ピスコ

真空 ベローズタイプ パッドゴム
4.4
通常価格(税別)： 399円 (税込価格：439円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

真空パッド スポンジタイプ VPB ワンタッチ継手タイプ

日本ピスコ

真空パッド スポンジタイプ VPB ワンタッチ継手タイプ
0
通常価格(税別)： 1,419円 (税込価格：1,561円)

通常出荷日：6 日目

省スペース化が可能な吸着パッド。【特長】・表面に凹凸のあるワーク（建物の外壁材...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が14型番あります。
数量：

商品情報

外形図

真空 スポンジタイプ パッドゴム 外形図（VP35S）
真空 スポンジタイプ パッドゴム 外形図（VP50S）
真空 スポンジタイプ パッドゴム 外形図（VP70S）
真空 スポンジタイプ パッドゴム 外形図（VP100S）

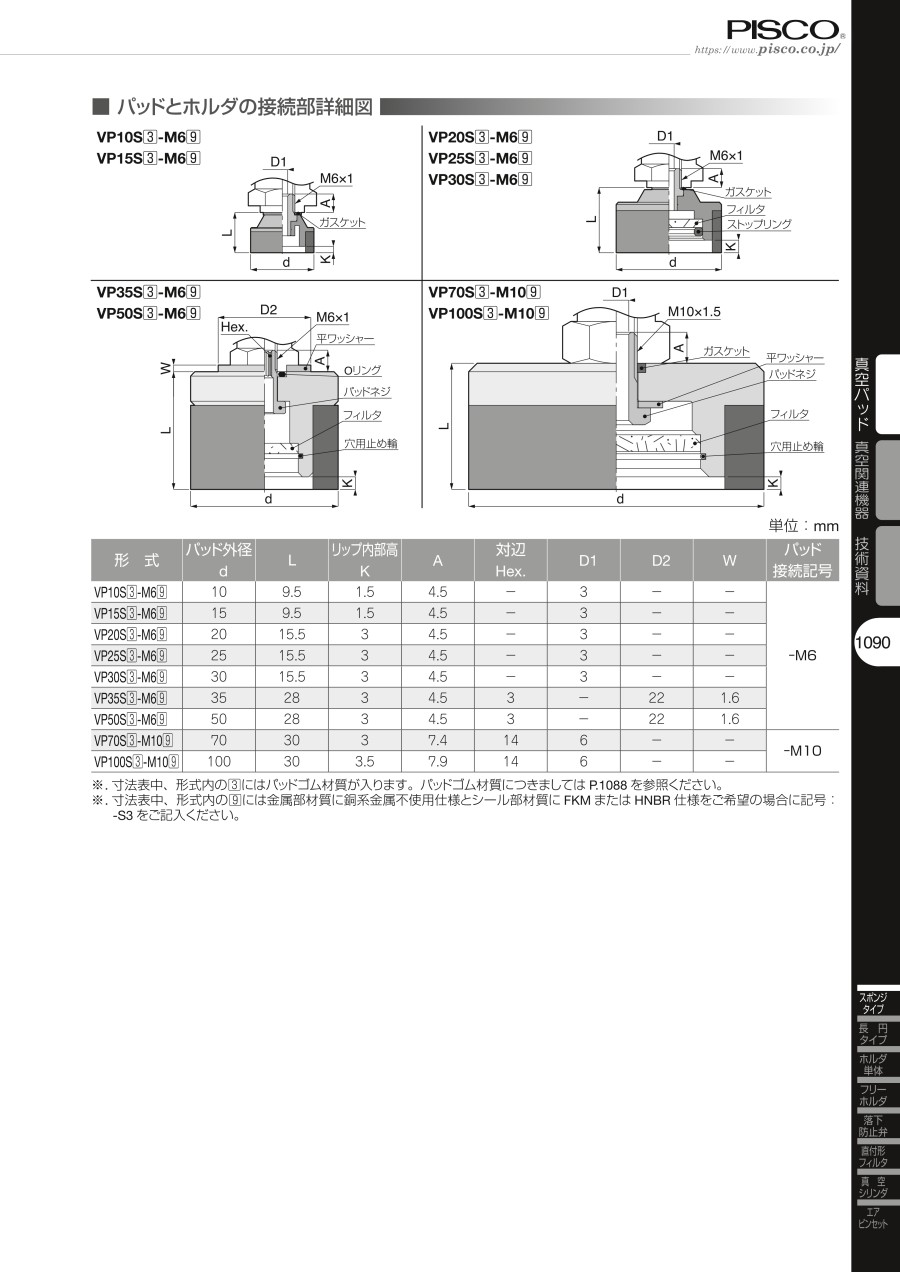

真空 スポンジタイプ パッドゴム 外形図（VP10S-M6、VP15S-M6、VP20S-M6、VP25S-M6、VP30S-M6、VP35S-M6、VP50S-M6、VP70S-M10、VP100S-M10）

※質量で［ ］ 内の数値は、シリコーンゴムの数値となります。

製品仕様

形状パッド
サイズ
VP10mm
15mm
20mm
25mm
30mm
35mm
50mm
70mm
100mm

商品特長詳細

建物の外壁材や小さな石物や貝殻のようなワークに最適。

建物の外壁材や小さな石物や貝殻のようなワークに最適。

小型タイプホルダは、既存の真空パッド用ホルダ（A,B,C,Dタイプ）のダウンサイジングを行い、省スペース化が可能。オプションの落下防止弁、パッド直付タイプフィルタにも対応。

小型タイプホルダは、既存の真空パッド用ホルダ（A,B,C,Dタイプ）のダウンサイジングを行い、省スペース化が可能。
オプションの落下防止弁、パッド直付タイプフィルタにも対応。

選定サポート情報

固定式

 真空取出口 上真空取出口 横直付型
タイプ標準小型標準小型標準小型
記号VPAVPMAVPBVPMB--

スプリング式

 真空取出口 上真空取出口 横直付型
タイプ標準小型標準小型標準
記号VPCVPMCVPDVPMDVPF
パッドゴムのみ

パッドゴムのみ

型番リスト

表示件数
  • 1
    • 型番
    VP10SC-M6
    VP15SC-M6
    VP20SC-M6
    VP25SC-M6
    VP30SC
    VP30SC-M6
    VP35SC
    VP35SC-M6
    VP50SC
    VP50SC-M6
    VP70SC
    VP70SC-M10
    VP100SC
    VP100SC-M10

    本体種類

    接続ねじ種類

    接続ねじ径

    外径 d

    (φ)

    高さ L1

    (mm)

    フレーム

    		RoHS?最小発注数量
    パッド+ホルダセット
    おねじ
    M6
    10
    9.6
    パッドフレーム付
    10
    1個
    パッド+ホルダセット
    おねじ
    M6
    15
    9.6
    パッドフレーム付
    10
    1個
    パッド+ホルダセット
    おねじ
    M6
    20
    15.6
    パッドフレーム付
    10
    1個
    パッド+ホルダセット
    おねじ
    M6
    25
    15.6
    パッドフレーム付
    10
    1個
    パッド単品
    -
    -
    30
    10
    パッドフレーム無し
    -
    1個
    パッド+ホルダセット
    おねじ
    M6
    30
    15.6
    パッドフレーム付
    10
    1個
    パッド単品
    -
    -
    35
    20
    パッドフレーム無し
    -
    1個
    パッド+ホルダセット
    おねじ
    M6
    35
    28
    パッドフレーム付
    -
    1個
    パッド単品
    -
    -
    50
    20
    パッドフレーム無し
    -
    1個
    パッド+ホルダセット
    おねじ
    M6
    50
    28
    パッドフレーム付
    -
    1個
    パッド単品
    -
    -
    70
    20
    パッドフレーム無し
    -
    1個
    パッド+ホルダセット
    おねじ
    M10
    70
    30
    パッドフレーム付
    -
    1個
    パッド単品
    -
    -
    100
    20
    パッドフレーム無し
    -
    1個
    パッド+ホルダセット
    おねじ
    M10
    100
    30
    パッドフレーム付
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    791円
    ( 870円 )
    8日目
    829円
    ( 912円 )
    8日目
    1,029円
    ( 1,132円 )
    8日目
    963円
    ( 1,059円 )
    8日目
    637円
    ( 701円 )
    8日目
    1,315円
    ( 1,447円 )
    8日目
    1,752円
    ( 1,927円 )
    8日目
    3,405円
    ( 3,746円 )
    6日目
    1,704円
    ( 1,874円 )
    8日目
    3,986円
    ( 4,385円 )
    6日目
    2,986円
    ( 3,285円 )
    6日目
    4,938円
    ( 5,432円 )
    6日目
    3,894円
    ( 4,283円 )
    6日目
    8,882円
    ( 9,770円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    省スペース化が可能な吸着パッド。
    【特長】
    ・表面に凹凸のあるワーク（建物の外壁材・小さな石物や貝殻のようなワーク）に最適。
    ・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
    ・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
    ・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    真空 スポンジタイプ パッドゴムのレビュー
    5平均満足度：5.01件のレビュー
    工場内人員や設備に対する消耗品として購入
    5
    満足度：5.02021/02/18
    消耗品として以前から型番：VP10SC-M6を愛用しています。安心・安全を鑑み過去の利用実績に過不及ない満足感を得た商品...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q真空パッドの高温での使用温度範囲はどれくらいですか？
    A
    真空パッドの材質により異なりますが、ウレタンゴムで60℃、ニトリルゴムで110℃、フッ素ゴムで230℃となります。
    但し、上記高温使用限界温度は瞬時におけるものであり、一定時間継続する場合には十分注意が必要です。
    Q真空パッドの吸着痕を抑えたいです。
    A
    吸着痕が真空パッドに起因している場合は、真空パッド材料に添加している配合剤のパッド表面へブリード・ブルームしたものがワークに転写している可能性があります。
    液晶ガラスや半導体製造装置向けに開発された「吸着痕防止タイプ」は樹脂パッドのため、
    加硫ゴムと比較して、ブリード・ブルームの発生がより少なく、
    吸着痕防止対策に優れた効果があります。
