真空パッドスポンジタイプ VPA ワンタッチ継手タイプ

カタログ |

通常単価(税別): 1,777円～11,229円

税込単価: 1,955円～12,352円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

通常出荷日：6 日目～

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。【...

本体種類
パッド+ホルダセット
パット種類
スポンジ
取付方法
パッドネジ固定
材質
クロロプレンゴム(スポンジ)
環境
標準
色
ブラック
接続ねじ種類
おねじ
取付金具
固定式
真空取出方向
上
落下防止弁
無し
直付フィルタ
無し
金属部材質
標準仕様

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

VPA（10／15／20／25／30／35／50）SC-6J

VPA（70／100）SC-G1

製品仕様

固定式
真空取出口：上

パッド材質・用途

ゴム材質：クロロプレン
用途：表面に凹凸のあるワーク
外観色：ブラック

規格表

単位：mm

ワンタッチ継手内蔵スタンダードタイプ

型番	パッド外径 φd	チューブ外径 φD	取付ネジ M	B	L1	L2	チューブエンド C	対辺 H1	対辺 H2	パッド接続記号
VPA10SC-6J	10	6	M14×1	37.2	9.5	15.5	11.7	17	14	-M6
VPA15SC-6J	15			37.2	9.5	15.5
VPA20SC-6J	20			43.2	15.5	21.5
VPA25SC-6J	25
VPA30SC-6J	30
VPA35SC-6J	35			55.7	28	34
VPA50SC-6J	50			55.7	28	34

※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。

パッド径φ10～50mm、接続チューブ外径φ6mm：18～21N・m

メネジスタンダードタイプ

型番	パッド外径 φd	パッド接続記号
VPA70SC-G1	70	-M10
VPA100SC-G1	100	-M10

※パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。

パッド径φ70、φ100mm：19～21N・m

型番リスト

表示件数

型番

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

取付接続ねじ

真空取出口ねじ

真空取出口チューブ外径

(φ)

最小発注数量

M14	10	9.5	37.2	M14	-	6	1個
M14	15	9.5	37.2	M14	-	6	1個
M14	20	15.5	43.2	M14	-	6	1個
M14	25	15.5	43.2	M14	-	6	1個
M14	30	15.5	43.2	M14	-	6	1個
M14	35	28	55.7	M14	-	6	1個
M14	50	28	55.7	M14	-	6	1個
M20	70	30	60	M20	G1/8	-	1個
M20	100	30	60	M20	G1/8	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,777円 ( 1,955円 )	6日目
1,813円 ( 1,994円 )	6日目
1,990円 ( 2,189円 )	6日目
2,061円 ( 2,267円 )	6日目
2,169円 ( 2,386円 )	6日目
4,392円 ( 4,831円 )	6日目
4,975円 ( 5,473円 )	6日目
7,820円 ( 8,602円 )	15日目
11,229円 ( 12,352円 )	6日目

詳細情報

基本情報

基本情報

※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・表面に凹凸のあるワーク（建物の外壁材・小さな石物や貝殻のようなワーク）に最適。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・既存の真空パッド用ホルダ（A,Bタイプ）のダウンサイジングを行い、省スペース化が可能になりました。
・従来通り、ホルダを設備から取り外すこと無くパッド部の交換が可能。
・また、オプションの落下防止弁、パッド直付タイプフィルタにも対応します。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

カタログ

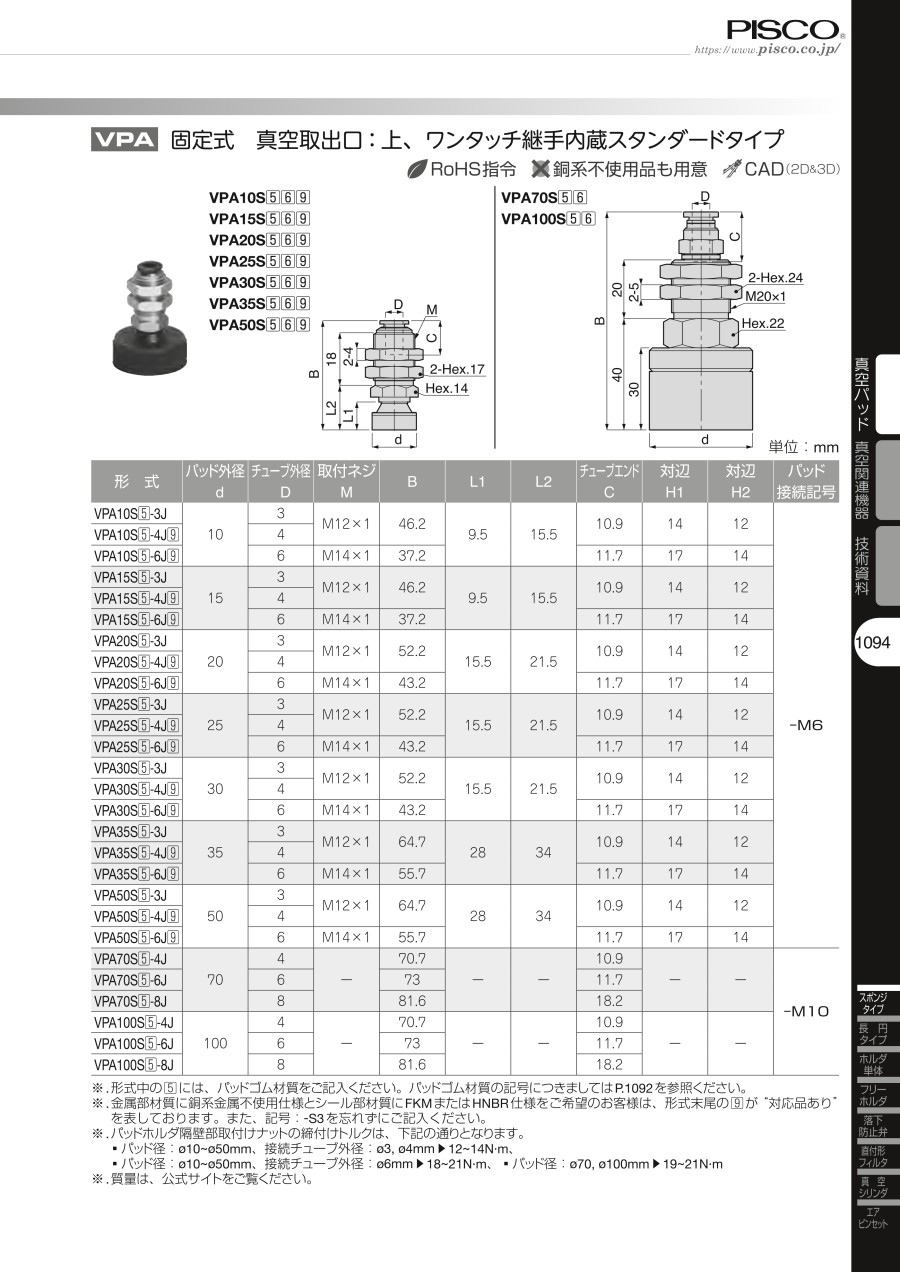

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
