真空パッド スポンジタイプ VPA バーブ継手タイプ
- 通常単価(税別)
- 1,703円～4,900円
- 税込単価
- 1,873円～5,390円
表面に凹凸のあるワークに最適な真空パッド ※本シリーズはCADデータ修正中です...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
外形図
製品仕様
ホルダ形状
- 固定式、真空取出口：上
パッド材質
- 記号：C
- ゴム材質：クロロプレン
- 用途：表面に凹凸のあるワーク
- 外観色：ブラック
規格表
単位：mm

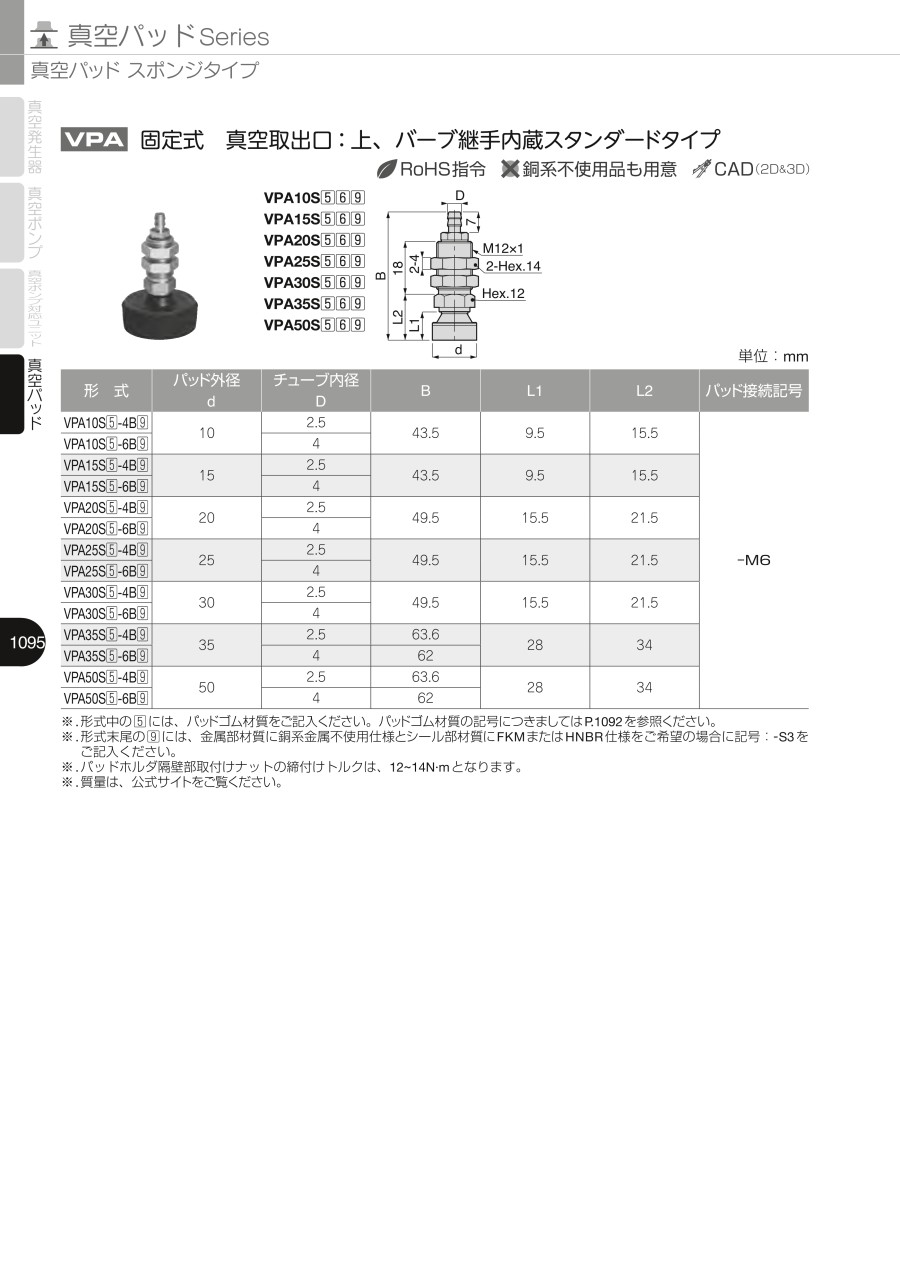

| 型番 | パッド外径 φd | チューブ内径 φD | B | L1 | L2 | パッド接続記号 |
|---|---|---|---|---|---|---|
| VPA10S（5）-6B | 10 | 4 | 43.5 | 9.5 | 15.5 | -M6 |
| VPA15S（5）-6B | 15 | 43.5 | 9.5 | 15.5 | ||
| VPA20S（5）-6B | 20 | 49.5 | 15.5 | 21.5 | ||
| VPA25S（5）-6B | 25 | 49.5 | 15.5 | 21.5 | ||
| VPA30S（5）-6B | 30 | 49.5 | 15.5 | 21.5 | ||
| VPA35S（5）-6B | 35 | 62 | 28 | 34 | ||
| VPA50S（5）-6B | 50 | 62 | 28 | 34 |
※型番内の（5）にはパッドゴム材質をご記入ください。パッドゴム材質の記号に付きましては上記をご参照ください。
※パッドホルダ隔壁部取付けナットの締付けトルクは、12～14N・mとなります。
