真空パッドスタンダード小型タイプ VPME

Name: 真空パッド スタンダード小型タイプ VPME
Brand: 日本ピスコ
SKU: 221000043271
Rating: 4 (2 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 725円～1,858円

税込単価: 798円～2,044円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

真空パッドスタンダードタイプ小型パッドゴム

通常価格(税別)： 251円 (税込価格：276円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日本ピスコ

真空パッドスタンダードタイプ VPE

通常価格(税別)： 835円 (税込価格：919円)

通常出荷日：在庫品1日目

省スペース化が可能な吸着パッド。【特長】・平らなワークに最適な一般形、丸い果物...

詳細情報を確認する

パット形状
小形
本体種類
パッド+ホルダセット
パット種類
標準
取付方法
埋込式
材質
ゴム系
接続ねじ種類
おねじ
取付金具
固定式
真空取出方向
上
落下防止弁
無し

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

未確定：候補が49型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

半導体製造設備に最適な小型真空パッド

■パッド材質

ニトリルゴム、シリコーンゴム、ウレタンゴム、ふっ素ゴム、導電性シリコーンゴム、導電性ブタジエンゴム（低抵抗タイプ）、導電性NBR（低抵抗タイプ）、食品衛生法適合NBR、HNBR、EPDM

■パッドサイズ

φ0.7（直径0.7mm）、φ1（直径1mm）、φ1.5（直径1.5mm）、φ2（直径2mm）、φ3、（直径3mm）φ4（直径4mm）、φ6（直径6mm）、φ8（直径8mm）、φ10（直径10mm）、φ15（直径15mm）、φ20（直径20mm）、φ25（直径25mm）、φ30（直径30mm）、φ40（直径40mm）、φ50（直径50mm）、φ60（直径60mm）、φ80（直径80mm）、φ100（直径100mm）、φ150（直径150mm）、φ200（直径200mm）

※ 静電気拡散性ゴムと導電性ゴム（低抵抗タイプ）と食品衛生法適合NBRは、φ1～50（直径1～50mm）まで。

固定式

-	真空取出口上		真空取出口横		直付型
タイプ	標準	小型	標準	小型	標準	小型
記号	VPA	VPMA	VPB	VPMB	VPE	VPME

スプリング式

-	真空取出口上		真空取出口横		直付型
タイプ	標準	小型	標準	小型	標準
記号	VPC	VPMC	VPD	VPMD	VPF

継手サイズ

ワンタッチ継手（mm）	φ1.8、φ3、φ4、φ6
バーブ継手（適用チューブ外径×内径）（mm）	φ1.8×φ1、φ3×φ2、φ4×φ2.5、φ6×φ4

ネジサイズ

管用平行メネジ：Rp（G）1/8、Rp（G）1/4

商品特長詳細

ホルダを設備から取外すこと無くパッド部の交換が可能。
銅系金属不使用・低濃度オゾン対策向けの分野に対応するパッドホルダも用意。

※ パッド材質：ニトリル、導電性ゴム（低抵抗タイプ）、食品衛生法適合NBRは、低濃度オゾン対策に適していない。

厚くて平らなワークには一般形。丸い果物（リンゴなど）や丸いボールには深形が最適。

小型パッドは、半導体部品への対応が可能

小型タイプホルダは、既存の真空パッド用ホルダ（A、B、C、D、Eタイプ）のダウンサイジングを行い、省スペース化が可能。
オプションの落下防止弁、パッド直付タイプフィルタにも対応。

型番リスト

表示件数

型番

ゴム系材質

環境

色

接続ねじ径

外径 d

(φ)

高さ L1

(mm)

全長 B

(mm)

取付接続ねじ

真空取出口ねじ

金属部材質

最小発注数量

フッ素ゴム	標準	グレー	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	0.7	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	1	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	1.5	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	2	4	9	M3×0.5	M3×0.5	銅系金属不使用仕様	1個
食品衛生法適合NBR	標準	グレー	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	2	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	3	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
ウレタンゴム	標準	ブルー	M3	4	4	9	M3×0.5	M3×0.5	標準仕様	1個
フッ素ゴム	標準	グレー	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
ウレタンゴム	標準	ブルー	M5	6	7	13	M5×0.8	M5×0.8	標準仕様	1個
フッ素ゴム	標準	グレー	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個
食品衛生法適合NBR	標準	グレー	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個
[ニトリルゴム] ニトリルゴム	標準	ブラック	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個
[シリコンゴム] シリコーンゴム	標準	[白] ナチュラル	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個
[シリコンゴム] 導電性シリコンゴム	静電気拡散	ブラック	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個
ウレタンゴム	標準	ブルー	M5	8	5.5	11.5	M5×0.8	M5×0.8	標準仕様	1個

通常単価(税別) (税込単価)	通常出荷日

1,419円 ( 1,561円 )	6日目
768円 ( 845円 )	6日目
725円 ( 798円 )	6日目
876円 ( 964円 )	6日目
917円 ( 1,009円 )	6日目
1,032円 ( 1,135円 )	6日目
1,419円 ( 1,561円 )	6日目
768円 ( 845円 )	6日目
798円 ( 878円 )	6日目
834円 ( 917円 )	6日目
876円 ( 964円 )	6日目
1,032円 ( 1,135円 )	6日目
1,419円 ( 1,561円 )	6日目
768円 ( 845円 )	6日目
798円 ( 878円 )	6日目
876円 ( 964円 )	6日目
876円 ( 964円 )	6日目
1,032円 ( 1,135円 )	6日目
1,504円 ( 1,654円 )	6日目
1,858円 ( 2,044円 )	6日目
768円 ( 845円 )	6日目
798円 ( 878円 )	6日目
876円 ( 964円 )	6日目
917円 ( 1,009円 )	6日目
1,032円 ( 1,135円 )	6日目
1,419円 ( 1,561円 )	6日目
768円 ( 845円 )	6日目
761円 ( 837円 )	6日目
917円 ( 1,009円 )	6日目
876円 ( 964円 )	6日目
1,032円 ( 1,135円 )	6日目
1,504円 ( 1,654円 )	6日目
768円 ( 845円 )	6日目
798円 ( 878円 )	12日目
917円 ( 1,009円 )	10日目
917円 ( 1,009円 )	6日目
1,032円 ( 1,135円 )	6日目
1,604円 ( 1,764円 )	6日目
912円 ( 1,003円 )	6日目
899円 ( 989円 )	6日目
1,051円 ( 1,156円 )	6日目
1,003円 ( 1,103円 )	6日目
1,309円 ( 1,440円 )	6日目
1,721円 ( 1,893円 )	6日目
912円 ( 1,003円 )	6日目
942円 ( 1,036円 )	在庫品1日目当日出荷可能
1,051円 ( 1,156円 )	6日目
1,003円 ( 1,103円 )	6日目
1,440円 ( 1,584円 )	6日目

詳細情報

基本情報

基本情報

省スペース化が可能な吸着パッド。
【特長】
・平らなワークに最適な一般形、丸い果物や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
・小型タイプホルダは、既存の真空パッド用ホルダ（A、B、C、Dタイプ）のダウンサイジングを行い、省スペース化が可能。
・オプションの落下防止弁、パッド直付タイプフィルタにも対応。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら

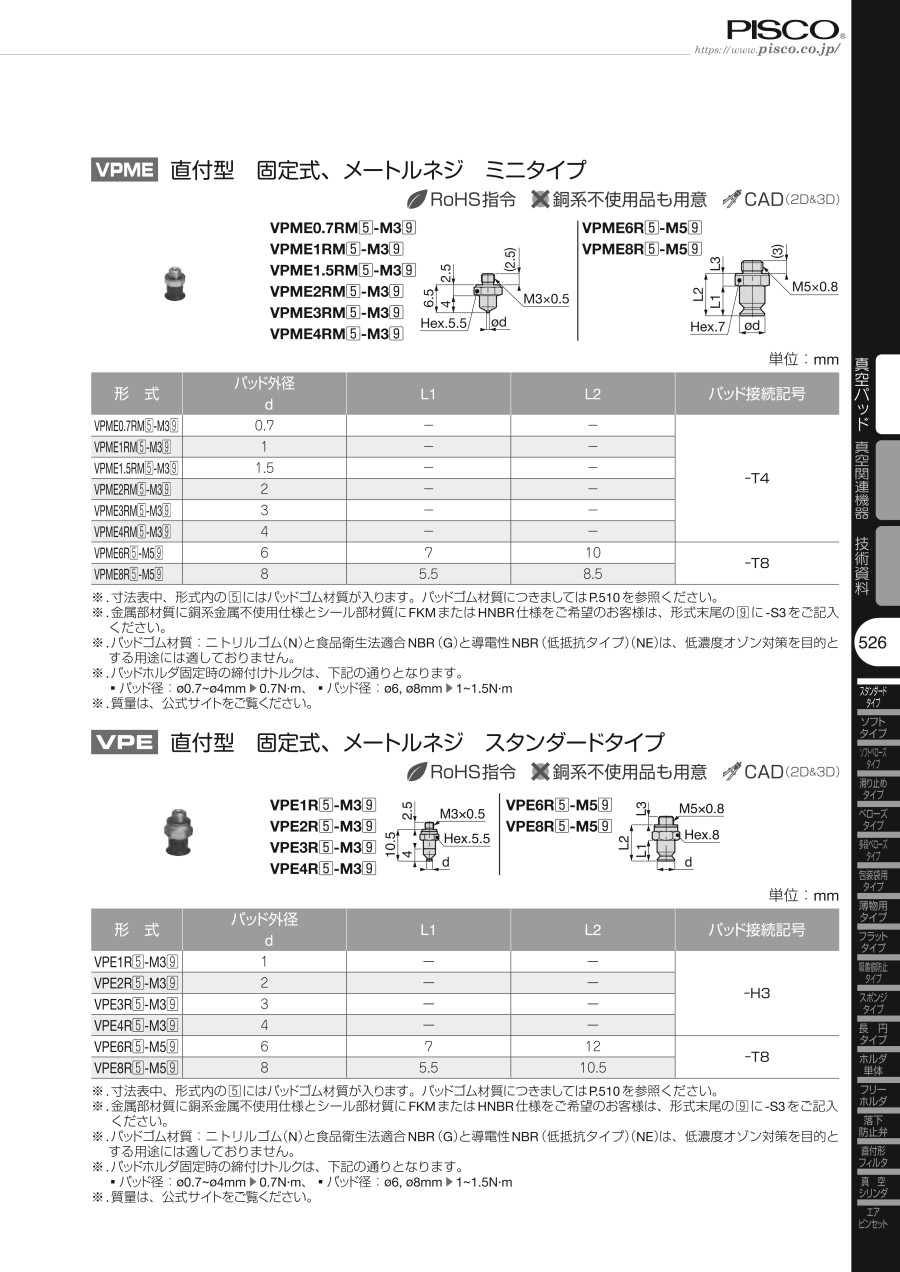

カタログ
