真空パッド スタンダード小型タイプ VPMA バーブ継手
- 通常単価(税別)
- 853円～1,905円
- 税込単価
- 938円～2,096円
半導体製造設備内に最適な小型真空パッド。※本シリーズはCADデータ修正中です。...
詳細情報を確認する- 本体種類
- パッド+ホルダセット
- パット種類
- 標準
- 材質
- ゴム系
- 接続ねじ種類
- おねじ
- 取付金具
- 固定式
- 真空取出方向
- 上
- 落下防止弁
- 無し
- 直付フィルタ
- 無し
- 金属部材質
- 標準仕様
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品情報

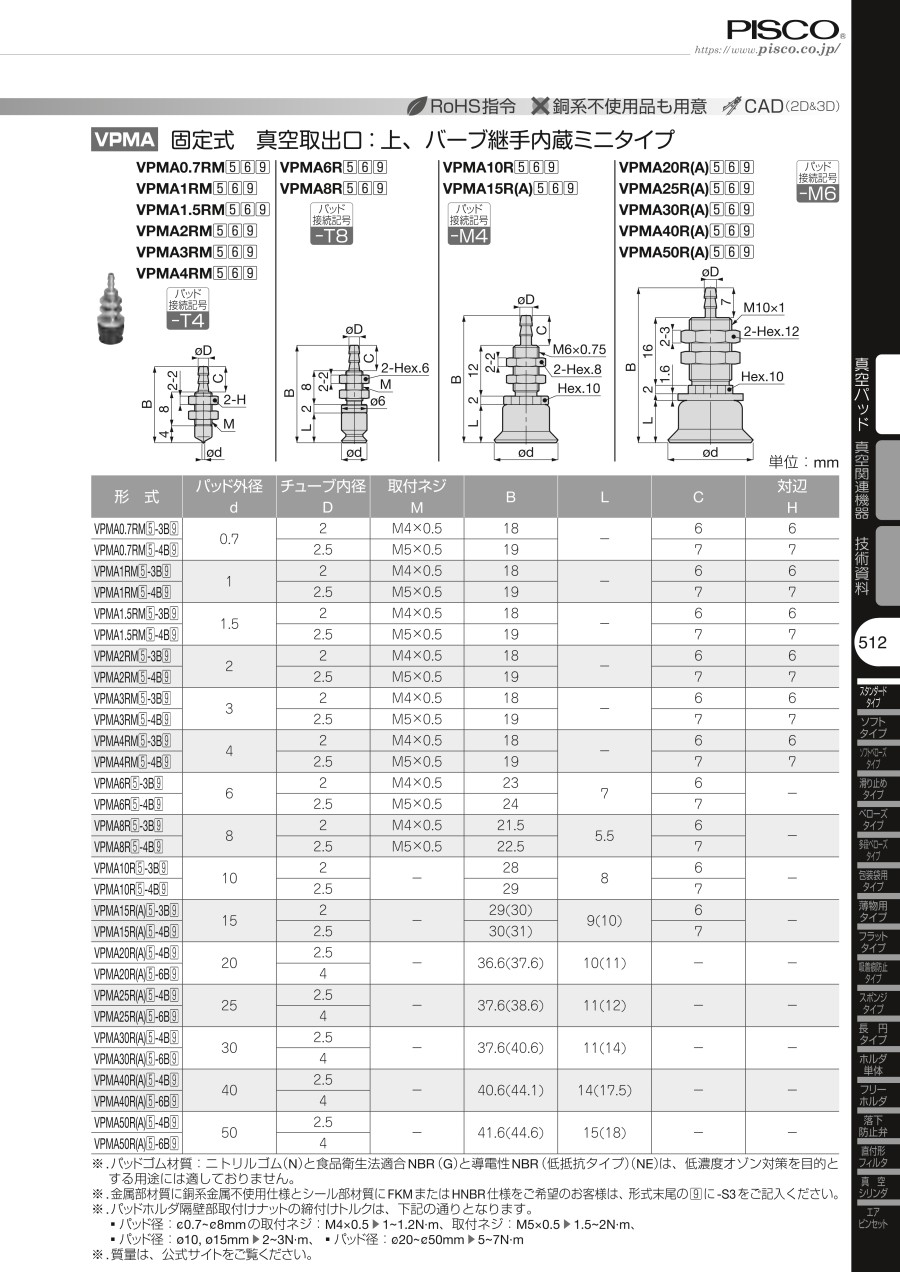

外形図
VPMA0.7RM（5）（6）（9）/VPMA1RM（5）（6）（9）/VPMA1.5RM（5）（6）（9）/
VPMA2RM（5）（6）（9）/VPMA3RM（5）（6）（9）/VPMA4RM（5）（6）（9）
VPMA6R（5）（6）（9）/VPMA8R（5）（6）（9）
VPMA10R（5）（6）（9）/VPMA15R（A）（5）（6）（9）
VPMA20R（A）（5）（6）（9）/VPMA25R（A）（5）（6）（9）/
VPMA30R（A）（5）（6）（9）
規格表
※. パッドホルダ隔壁部取付けナットの締付けトルクは、下記の通りとなります。
・ パッド径：φ0.7～φ8mmの取付ネジ：M4×0.5▶1～1.2N・m、取付ネジ：M5×0.5▶1.5～2N・m、
・ パッド径：φ10, φ15mm▶2～3N・m、・ パッド径：φ20～φ50mm▶5～7N・m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
992円 ( 1,091円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
999円 ( 1,099円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
888円 ( 977円 ) | 6日目 |
879円 ( 967円 ) | 6日目 |
992円 ( 1,091円 ) | 6日目 |
999円 ( 1,099円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
1,429円 ( 1,572円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
903円 ( 993円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
853円 ( 938円 ) | 6日目 |
999円 ( 1,099円 ) | 6日目 |
999円 ( 1,099円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
1,156円 ( 1,272円 ) | 6日目 |
詳細情報
基本情報
半導体製造設備内に最適な小型真空パッド。※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・平らなワーク（硬くてペラペラしない厚さのワーク）に最適な一般形、丸い果物（リンゴなど）や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました。
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
