真空パッド スタンダードタイプ VPB バーブ継手タイプ
- 通常単価(税別)
- 689円～3,175円
- 税込単価
- 758円～3,493円
厚くて平らな一般的なワークに最適 ※本シリーズはCADデータ修正中です。修正完...
詳細情報を確認する未確定：候補が90型番あります。
商品情報

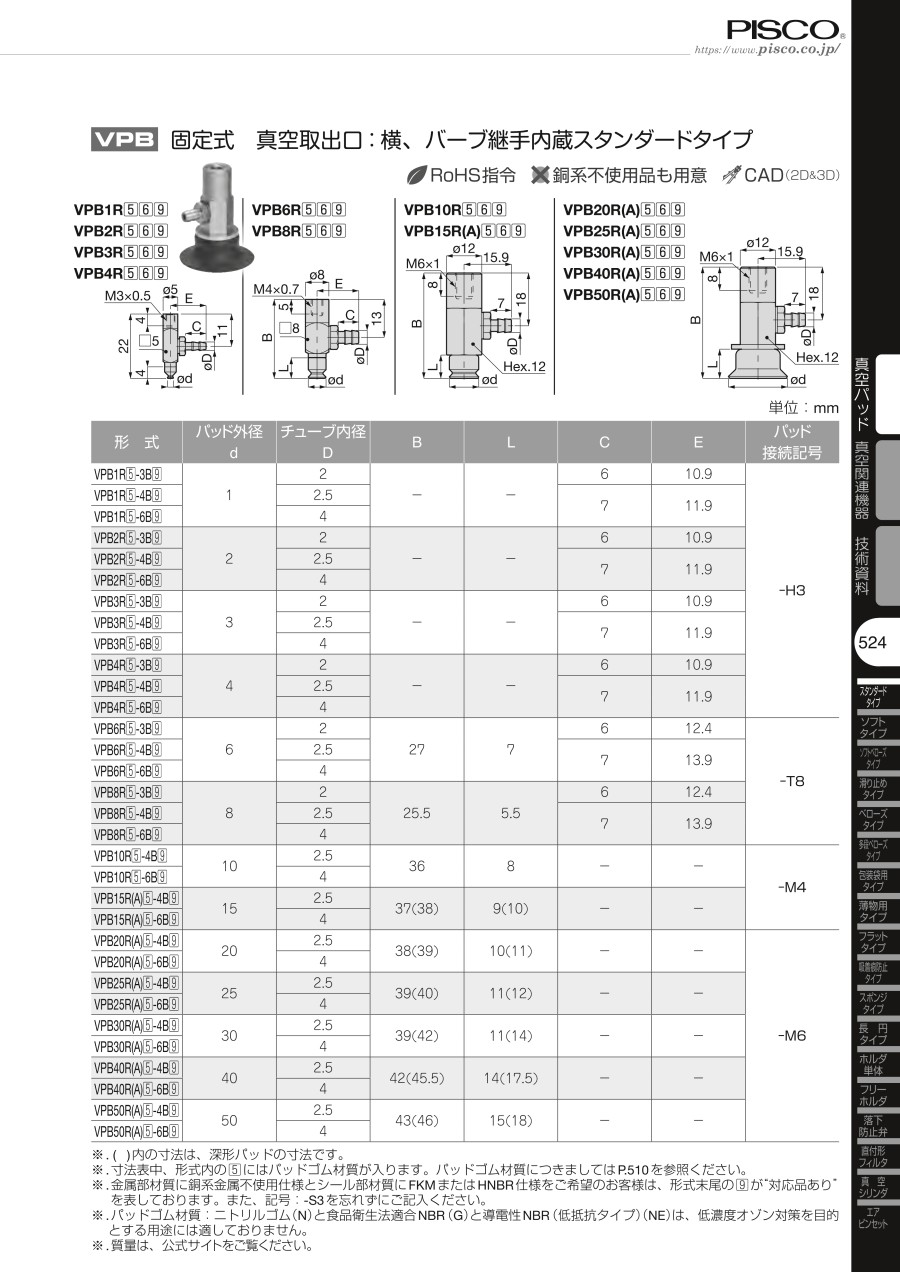

外形図
規格表
| 形式 | パッド外径 φd | チューブ内径 φD | B | L | C | E | パッド 接続記号 |
|---|---|---|---|---|---|---|---|
| VPB2R［5］-4B［9］ | 2 | 2.5 | - | - | 7 | 11.9 | -H3 |
| VPB2R［5］-6B［9］ | 4 | ||||||
| VPB3R［5］-4B［9］ | 3 | 2.5 | - | - | 7 | 11.9 | |
| VPB3R［5］-6B［9］ | 4 | ||||||
| VPB4R［5］-4B［9］ | 4 | 2.5 | - | - | 7 | 11.9 | |
| VPB4R［5］-6B［9］ | 4 | ||||||
| VPB6R［5］-4B［9］ | 6 | 2.5 | 27 | 7 | 7 | 13.9 | -T8 |
| VPB6R［5］-6B［9］ | 4 | ||||||
| VPB8R［5］-4B［9］ | 8 | 2.5 | 25.5 | 5.5 | 7 | 13.9 | |
| VPB8R［5］-6B［9］ | 4 | ||||||
| VPB10R［5］-4B［9］ | 10 | 2.5 | 36 | 8 | - | - | -M4 |
| VPB10R［5］-6B［9］ | 4 | ||||||
| VPB15R（A）［5］-4B［9］ | 15 | 2.5 | 37（38） | 9（10） | - | - | |
| VPB15R（A）［5］-6B［9］ | 4 | ||||||
| VPB20R（A）［5］-4B［9］ | 20 | 2.5 | 38（39） | 10（11） | - | - | -M6 |
| VPB20R（A）［5］-6B［9］ | 4 | ||||||
| VPB25R（A）［5］-4B［9］ | 25 | 2.5 | 39（40） | 11（12） | - | - | |
| VPB25R（A）［5］-6B［9］ | 4 | ||||||
| VPB30R（A）［5］-4B［9］ | 30 | 2.5 | 39（42） | 11（14） | - | - | |
| VPB30R（A）［5］-6B［9］ | 4 | ||||||
| VPB40R（A）［5］-4B［9］ | 40 | 2.5 | 42（45.5） | 14（17.5） | - | - | |
| VPB40R（A）［5］-6B［9］ | 4 | ||||||
| VPB50R（A）［5］-4B［9］ | 50 | 2.5 | 43（46） | 15（18） | - | - | |
| VPB50R（A）［5］-6B［9］ | 4 |
- ※（ ）内の寸法は、深形パッドの寸法です。
- ※上記表中、形式内の［5］にはパッドゴム材質が入ります。
- ※金属部材質に銅系金属不使用仕様とシール部材質にFKMまたはHNBR仕様をご希望のお客様は、形式末尾の［9］が"対応品あり"を表しております。
また、記号：-S3を忘れずにご記入ください。 - ※パッドゴム材質：ニトリルゴム（N）と食品衛生法適合NBR（G）と導電性NBR（低抵抗タイプ）（NE）は、低濃度オゾン対策を目的とする用途には適しておりません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,968円 ( 2,165円 ) | 6日目 |
988円 ( 1,087円 ) | 6日目 |
944円 ( 1,038円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,528円 ( 1,681円 ) | 6日目 |
1,968円 ( 2,165円 ) | 6日目 |
988円 ( 1,087円 ) | 6日目 |
944円 ( 1,038円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,528円 ( 1,681円 ) | 6日目 |
1,968円 ( 2,165円 ) | 6日目 |
988円 ( 1,087円 ) | 6日目 |
944円 ( 1,038円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,076円 ( 1,184円 ) | 6日目 |
1,528円 ( 1,681円 ) | 6日目 |
1,967円 ( 2,164円 ) | 6日目 |
1,066円 ( 1,173円 ) | 6日目 |
1,134円 ( 1,247円 ) | 6日目 |
1,307円 ( 1,438円 ) | 6日目 |
1,307円 ( 1,438円 ) | 6日目 |
1,638円 ( 1,802円 ) | 6日目 |
1,969円 ( 2,166円 ) | 6日目 |
1,066円 ( 1,173円 ) | 6日目 |
1,031円 ( 1,134円 ) | 6日目 |
1,307円 ( 1,438円 ) | 6日目 |
1,307円 ( 1,438円 ) | 6日目 |
1,638円 ( 1,802円 ) | 6日目 |
1,634円 ( 1,797円 ) | 6日目 |
732円 ( 805円 ) | 6日目 |
748円 ( 823円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
1,304円 ( 1,434円 ) | 6日目 |
732円 ( 805円 ) | 6日目 |
689円 ( 758円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
1,636円 ( 1,800円 ) | 6日目 |
732円 ( 805円 ) | 6日目 |
689円 ( 758円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
1,305円 ( 1,436円 ) | 6日目 |
875円 ( 963円 ) | 6日目 |
857円 ( 943円 ) | 6日目 |
1,074円 ( 1,181円 ) | 6日目 |
1,745円 ( 1,920円 ) | 6日目 |
875円 ( 963円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
1,074円 ( 1,181円 ) | 6日目 |
942円 ( 1,036円 ) | 6日目 |
1,416円 ( 1,558円 ) | 6日目 |
875円 ( 963円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
976円 ( 1,074円 ) | 6日目 |
1,745円 ( 1,920円 ) | 6日目 |
875円 ( 963円 ) | 6日目 |
832円 ( 915円 ) | 6日目 |
詳細情報
基本情報
厚くて平らな一般的なワークに最適 ※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
【特長】
・平らなワーク（硬くてペラペラしない厚さのワーク）に最適な一般形、丸い果物（リンゴなど）や丸いボールに最適な深形、小型ワークや半導体製造設備内に最適な小型を用意しております。
・パッドサイズ、パッド材質、ホルダ形状を幅広く取り揃えております。
・「銅系金属不使用」・「低濃度オゾン対策」を必要とする分野向けのパッドホルダを追加いたしました。
・金属部材質は銅系金属不使用、シールゴム材質にはHNBRを採用いたしました
ご注意
- 2019年8月1日より商品規格が変更となります。旧型式→新型式確認ページはこちら
商品担当おすすめ
真空パッド スタンダードタイプ VPB バーブ継手タイプのレビュー
当社のライン間の製品移動に利用
4
4.02019/09/04
当社のプレス機とプレス機のライン間の製品移動に使用しています。今までは既製品を購入して使っていましたが、今回当社内で製作...もっと読む
